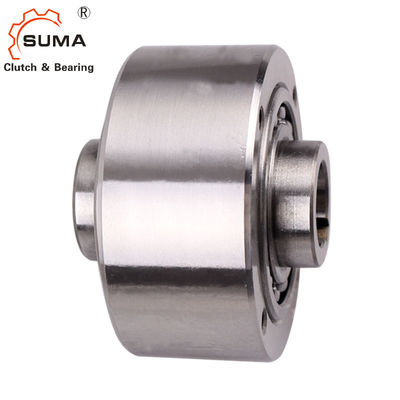

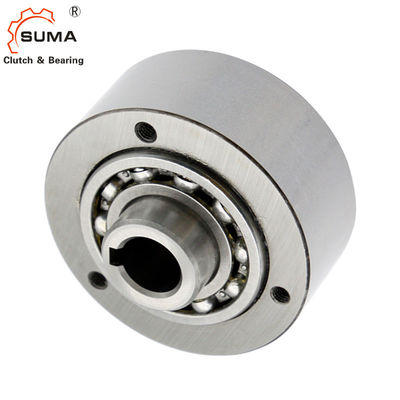

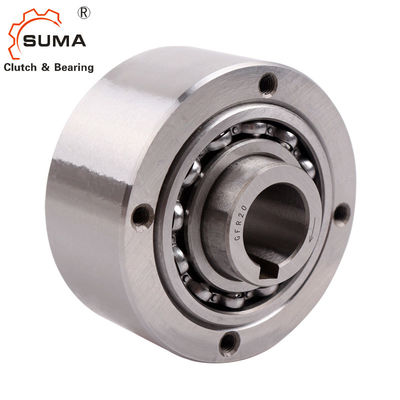

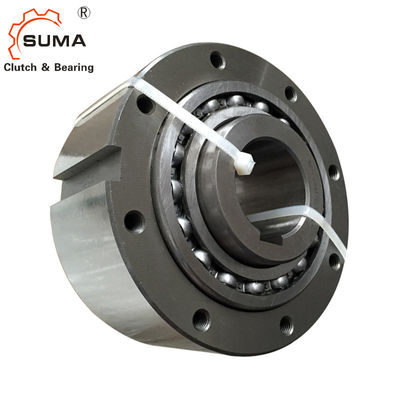

GL12 GLP12 Sprag H6 Dung sai 55Nm Bộ ly hợp cam Backstop
Đặc trưng
Vòng bi tự do loại GL có 160 .. Vòng bi dòng được sử dụng để đặt giữa vòng trong với vòng ngoài.Mômen lực được truyền từ trục vào mâm trong nhờ then hoa và từ mâm ngoài ra mâm ngoài nhờ vít.dung sai trục phải là h6 hoặc j6 và dung sai trục đua ngoài h7.Bôi trơn bằng mỡ hoặc dầu phải được bôi vào các bánh răng tự do trước khi vận hành, theo hướng dẫn nêu trên trang 12. Mỗi bánh xe lăn tự do được cung cấp hai miếng đệm bằng giấy phải được lắp vào giữa rãnh ngoài và mặt bích.Nếu chúng không được sử dụng, freewheel có thể bị hỏng nặng.
Dữ liệu kỹ thuật
Tên sản phẩm | GL GLP Một chiều Sprag Bearing |
Mô hình | GL GLP |
Vật chất | GCr15 |
Bưu kiện | Hộp Carton / Hộp gỗ, ròng rọc, v.v. |
Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union |
Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
Kích thước và dung tích
Modle | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g * | nMAX phút-1 |
TN | Chống lại momen xoắn |
Cân nặng | |
mm | Bên trong cuộc đua |
Bên ngoài cuộc đua |
Nm | Nm | Kilôgam | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5,5 | 4000 | 5600 | 55 | 0,11 | 0,5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0,15 | 0,8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0,18 | 1,0 |
GL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0,36 | 1,5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0,40 | 2,2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0,60 | 3.0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0,84 | 4,6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | số 8 | M8 | 1000 | 2400 | 1125 | 0,94 | 4,7 |
GL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | số 8 | M8 | 850 | 2200 | 2125 | 1,28 | 7.2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | số 8 | M10 | 750 | 2000 | 2625 | 1,50 | 8.6 |
GL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1,60 | 10,5 |
GL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3,60 | 13,5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3,60 | 18,2 |
GL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6,80 | 28,5 |
GL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8,80 | 42,5 |
GL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12,50 | 65.0 |
GL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13,50 | 138.0 |
Modle | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g * | bH8 | t | nMAX phút-1 |
TN | Chống lại momen xoắn |
Cân nặng | |
mm | mm | Bên trong cuộc đua |
Bên ngoài cuộc đua |
Nm | Nm | Kilôgam | |||||||||||
GLP 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5,5 | 4 | 2 | 4000 | 5600 | 55 | 0,11 | 0,5 |
GLP 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0,15 | 0,8 |
GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3.5 | 2700 | 4600 | 181 | 0,18 | 1,0 |
GLP 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | số 8 | 4 | 2200 | 3600 | 288 | 0,36 | 1,5 |
GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | số 8 | 4 | 1800 | 3300 | 500 | 0,40 | 2,2 |
GLP 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0,60 | 3.0 |
GLP 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0,84 | 4,6 |
GLP 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | số 8 | M8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0,94 | 4,7 |
GLP 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | số 8 | M8 | 14 | 5.5 | 850 | 2200 | 2125 | 1,28 | 7.2 |
GLP 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | số 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1,50 | 8.6 |
GLP 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1,60 | 10,5 |
GLP 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7,5 | 550 | 1700 | 5750 | 3,60 | 13,5 |
GLP 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3,60 | 18,2 |
GLP 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6,80 | 28,5 |
GLP 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8,80 | 42,5 |
GLP 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GLP 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12,50 | 65.0 |
GLP 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13,50 | 138.0 |
t mAX = 2 x T n
keyway dIn 6885 trang 1
* GLP12 có 3 x ø5,5 qua lỗ
1) Chủng tộc bên trong nhanh hơn chủng tộc bên ngoài
2) chủng tộc bên ngoài nhanh hơn chủng tộc bên trong
Những bức ảnh
