| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | BR20 |

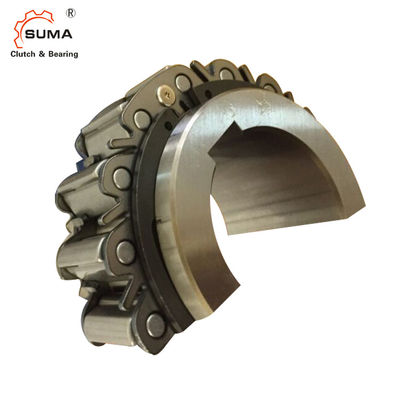

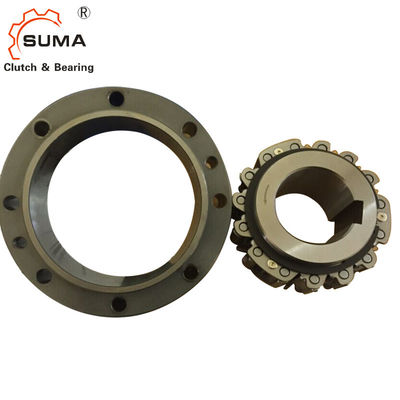

BR20 Một chiều 35MM H6 H7 1.3KG Vòng bi ly hợp cam mở rộng
1. Chúng tôi khuyên bạn nên sử dụng dung sai trục là h6 hoặc h7 để lắp đặt Ly hợp Cam.
2. Sử dụng phím song song ISO R773 (DIN 6885.1) đảm bảo rằng phím không di chuyển trong rãnh then.Chìa khóa lỏng lẻo sẽ làm hỏng Ly hợp Cam.
3. Khi lắp Ly hợp Cam qua trục, vui lòng thực hiện theo quy trình được nêu dưới đây.Không bao giờ dùng búa thép đập vào ly hợp hoặc tác động lực không cần thiết.
1) Xác minh hướng quay của ly hợp Cam.Mũi tên trên đường đua bên trong hiển thị hướng chạy tự do (cam được ngắt).Đảm bảo rằng hướng tương tác với cam phù hợp với ứng dụng dự định.
2) Gõ nhẹ vòng trong bằng búa mềm di chuyển quanh chu vi vòng đua để Ly hợp Cam chuyển động chậm và đều vào đầu trục.Đảm bảo rằng cuộc đua bên ngoài không bị xáo trộn.
3) Đặt một tấm kết thúc trên rãnh bên trong và sử dụng các bu lông lắp để kéo Ly hợp Cam lên trục như thể hiện trong sơ đồ bên phải.
4) Vặn chặt tấm cuối một cách chắc chắn.
Kích thước và dung tích
■ CÁC MÔ HÌNH BR20 ĐẾN BR240
Đối với các ứng dụng Backstop và Overrunning
| Mô hình | Kích thước lỗ khoan | Một | B | C (h7) |
D (h7) |
E | F | Gắn lỗ | Lỗ kéo |
H min |
Tôi | J | K | L |
M tối đa |
|||
|
Dia. (H7) |
Keyway |
Gọt cạnh xiên O |
PCD | Không-Dia. | Không-Kích thước | |||||||||||||
| G | QR | ST | ||||||||||||||||
| BR 20 | 20 | 6x2,8 | 0,5 | 35 | 35 | 90 | 66 | 40,7 | 40,7 | 78 | 6- 6,6 | 2-M 6 | 53 | 0 | 0 | 5 | 5 | 4.0 |
| BR 25 | 25 | 8x3,3 | 0,5 | 35 | 35 | 95 | 70 | 44,7 | 44,7 | 82 | 6- 6,6 | 2-M 6 | 58 | 0 | 0 | 5 | 5 | 4.0 |
| BR 30 | 30 | 8x3,3 | 1,0 | 35 | 35 | 100 | 75 | 49,7 | 49,7 | 87 | 6- 6,6 | 2-M 6 | 64 | 0 | 0 | 5 | 5 | 4.0 |
| BR 35 | 35 | 10x3,3 | 1,0 | 35 | 35 | 110 | 80 | 54,7 | 54,7 | 96 | 8- 6,6 | 2-M 6 | 70 | 0 | 0 | 5 | 5 | 4.0 |
| BR 40 | 40 | 12x3,3 | 1,0 | 35 | 35 | 125 | 90 | 64,7 | 64,7 | 108 | 8- 9,0 | 2-M 8 | 81 | 0 | 0 | 5 | 5 | 4.0 |
| BR 45 | 45 | 14x3,8 | 1,0 | 35 | 35 | 130 | 95 | 69,7 | 69,7 | 112 | 8- 9,0 | 2-M 8 | 86 | 0 | 0 | 5 | 5 | 4.0 |
| BR 50 | 50 | 14x3,8 | 1,0 | 40 | 40 | 150 | 110 | 84,7 | 84,7 | 132 | 8- 9,0 | 2-M 8 | 103 | 0 | 0 | 7,5 | 7,5 | 6,5 |
| BR 60 | 60 | 18x4,4 | 1,5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11,0 | 2-M10 | 110 | 5 | 5 | 7 | 7 | 6.0 |
| BR 70 | 70 | 20x4,9 | 1,5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-M10 | 125 | 5 | 5 | 7 | 7 | 6.0 |
| BR 80 | 80 | 22x5,4 | 1,5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-M10 | 148 | 5 | 5 | 12 | 12 | 11.0 |
| BR 90 | 90 | 25 x5,4 | 1,5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13,5 | 2-M12 | 170 | 5 | 5 | 17 | 17 | 16.0 |
| BR100 | 100 | 28x6,4 | 1,5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17,5 | 2-M16 | 180 | 5 | 5 | 13,7 | 13,7 | 12.0 |
| BR130 | 130 | 32 x7,4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17,5 | 2-M16 | 210 | 5 | 5 | 13,7 | 13,7 | 12.0 |
| BR150 | 150 | 36x8,4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17,5 | 2-M16 | 280 | 5 | 5 | 13,7 | 13,7 | 12.0 |
| BR180 | 180 | 45x10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17,5 | 2-M16 | 280 | 5 | 20 | 11,5 | 15,9 | 14.0 |
| BR190 | 190 | 45x10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17,5 | 2-M16 | 300 | 5 | 20 | 12,5 | 8.9 | 7,5 |
| BR220 | 220 | 50x11,4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17,5 | 2-M16 | 330 | 5 | 20 | 12,5 | 10,9 | 9.0 |
| BR240 | 240 | 56x12,4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17,5 | 2-M16 | 360 | 5 | 20 | 12,5 | 10,9 | 9.0 |
| Mô hình | Gọt cạnh xiên | U | Vị trí cắm dầu / Dia. | Cân nặng (Kilôgam) |
Khoảnh khắc quán tính GD2 (kgm2) |
|||
| N | P | V | W | X & lần; PT-Y | ||||
| BR 20 | 1,5 | 1,5 | 30.0 | 17,5 | &dấu trừ; | 4 lần;PT-1/16 | 1,3 | 2,25 & lần;10-4 |
| BR 25 | 1,5 | 1,5 | 30.0 | 17,5 | &dấu trừ; | 4 lần;PT-1/16 | 1,4 | 3,28 & lần;10-4 |
| BR 30 | 1,5 | 1,5 | 30.0 | 17,5 | &dấu trừ; | 4 lần;PT-1/16 | 1,5 | 4,44 & lần;10-4 |
| BR 35 | 1,5 | 1,5 | 22,5 | 17,5 | &dấu trừ; | 4 lần;PT-1/8 | 1,9 | 5,65 & lần;10-4 |
| BR 40 | 1,5 | 1,5 | 22,5 | 17,5 | &dấu trừ; | 4 lần;PT-1/8 | 2,4 | 1,01 & lần;10-3 |
| BR 45 | 1,5 | 1,5 | 22,5 | 17,5 | &dấu trừ; | 4 lần;PT-1/8 | 2,6 | 1,22 & lần;10-3 |
| BR 50 | 2,5 | 2.0 | 22,5 | 20 | &dấu trừ; | 4 lần;PT-1/8 | 4.1 | 2,64 & lần;10-3 |
| BR 60 | 3.5 | 2.0 | 22,5 | 25 | &dấu trừ; | 4 lần;PT-1/8 | 7.3 | 3,73 & lần;10-3 |
| BR 70 | 3.5 | 2.0 | 15.0 | 25 | &dấu trừ; | 4 lần;PT-1/8 | 8.1 | 6,65 & lần;10-3 |
| BR 80 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4 lần;PT-1/8 | 12.0 | 1,77 & lần;10-2 |
| BR 90 | 3.5 | 2.0 | 15.0 | 19 | 32 | 4 lần;PT-1/8 | 16.0 | 3,16 & lần;10-2 |
| BR100 | 4,5 | 2.0 | 15.0 | 20 | 40 | 4 lần;PT-1/4 | 23.0 | 6,31 & lần;10-2 |
| BR130 | 4,5 | 2.0 | 15.0 | 20 | 40 | 4 lần;PT-1/4 | 31.0 | 0,109 |
| BR150 | 4,5 | 3.0 | 15.0 | 20 | 40 | 4 lần;PT-1/4 | 58.0 | 0,365 |
| BR180 | 4,5 | 3.0 | 15.0 | 20 | 40 | 4 lần;PT-1/4 | 60.0 | 0,435 |
| BR190 | 4,5 | 3.0 | 11,25 | 20 | 40 | 4 lần;PT-1/4 | 65.0 | 0,563 |
| BR220 | 4,5 | 3.0 | 10.0 | 20 | 40 | 4 lần;PT-1/4 | 76.0 | 0,789 |
| BR240 | 4,5 | 3.0 | 10.0 | 20 | 40 | 4 lần;PT-1/4 | 84.0 | 1,05 |
Ghi chú:
1. Loại gói Cam Ly hợp tất cả được thực hiện theo đơn đặt hàng.Để đặt hàng, vui lòng tham khảo sơ đồ kích thước.Vui lòng thông báo cho chúng tôi nếu Ly hợp Cam được sử dụng trong ứng dụng thẳng đứng và nếu nhiệt độ môi trường hoạt động nhỏ hơn & ndash; 5 & deg; C hoặc hơn + 40 & deg; C.
2. Có những trường hợp tốc độ quay tự do của vòng đua trong sẽ bị giới hạn khi loại gói Cam Ly hợp được lắp đặt theo chiều ngang,
3. Nếu ứng dụng của bạn yêu cầu tốc độ tham gia ly hợp hoặc tốc độ chạy tự do trong cuộc đua không được liệt kê trong danh mục này, vui lòng liên hệ với TSUBAKI.
Khả năng (Loại mở)
Công suất Mô hình Lực xoắn (N & middot; m) Tốc độ chạy vượt mức trong cuộc đua Tối đa.Mức độ tương tác (r / min) Min. (R / min) Max.(r / min) BR 203068803,600350BR 253848803,600350BR 306078803,600350BR 356867803,600300BR 409807203,600300BR 451,0786703,600280BR 501,7156103,600240BR 603,4794903600BR 356867803,600300BR 409807203,600300BR 451,0786703,600280BR 501,7156103,600240BR 603,4794903,600200BR 704,7203806.6001 000180BR10014,2104602,700180BR13020,3844202,400180BR15033,9083701,300160BR18033,9083703,500160BR19041,1603403,000140BR22051,0583303,000140BR24062,0343103,000130
Kích thước (Loại gói)
| Mô hình | Kích thước lỗ khoan (H7) | Keyway | Một | B | C (h7) | D | PCDE | FG | trọng lượng (kg) |
| BR 20P | 20 | 6X2,8 | 87 | 79 | 94 | 35 | 78 | 6-M 6 & lần; 12 | 3,4 |
| BR 25P | 25 | 8X3,3 | 89 | 81 | 98 | 40 | 82 | 6-M 6 & lần; 12 | 3.8 |
| BR 30P | 30 | 8X3,3 | 94 | 85 | 103 | 45 | 87 | 6-M 6 & lần; 12 | 4.3 |
| BR 35P | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-M 6 & lần; 12 | 5.1 |
| BR 40P | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-M 8 & lần; 16 | 7,5 |
| BR 45P | 45 | 14X3,8 | 100 | 91 | 135 | 60 | 112 | 8-M 8 & lần; 16 | 7.9 |
| BR 50P | 50 | 14X3,8 | 107 | 98 | 152 | 70 | 132 | 8-M 8 & lần; 16 | 10,9 |
| BR 60P | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-M10 & lần; 20 | 17,5 |
| BR 70P | 70 | 20X4,9 | 128 | 118 | 190 | 90 | 165 | 12-M10 & lần; 20 | 19,5 |
| BR 80P | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-M10 & lần; 20 | 27 |
| BR 90P | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-M12 & lần; 24 | 35 |
| BR100P | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-M16 & lần; 32 | 60 |
| BR130P | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-M16 & lần; 32 | 80 |
| BR150P | 150 | 36X8,4 | 226 | 204 | 400 | 200 | 360 | 12-M16 & lần; 32 | 151 |
| BR180P | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-M16 & lần; 32 | 169 |
| BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-M16 & lần; 32 | 193 |
| BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-M16 & lần; 32 | 220 |
| BR240P | 240 | 56X12,4 | 260 | 252 | 490 | 280 | 440 | 18-M16 & lần; 32 | 267 |
Ghi chú:Hình vẽ trên là một ví dụ.Yêu cầu bản vẽ được chứng nhận khi đặt hàng, vì thông số kỹ thuật thay đổi theo từng kiểu máy.
Khả năng (Loại gói)
Công suất Mô hình Lực xoắn (N & middot; m) Tốc độ chạy vượt mức trong cuộc đua Tối đa.Mức độ tương tác (r / min) Min. (R / min) Max.(r / phút) BR 20P3068803.600350BR 25P3848803.600350BR 30P6078803.600350BR 35P6867803.600300BR 40P9807203.600300BR 45P1,0786703,600280BR 50P1,7156103,600240BR 60P3,47939036004,7001BR 90P3.4794903904.6001 000180BR100P14,2104602,500180BR130P20,3844202,200180BR150P33,9083701,300160BR180P33,9083701,800160BR190P41,1603401,800140BR220P51,0583301,800140BR240P62,0343101,800140BR240P62,0343101,8001.800
■ SỬ DỤNG BR SERIES LOẠI MỞ CAM CLUTCH
Mặc dù người dùng có thể tháo Ly hợp Cam nhưng việc lắp ráp lại có thể gặp khó khăn.Chúng tôi khuyên bạn nên
cài đặt ly hợp cam như được giao.
Gắn và Khớp nối
Cài đặt và sử dụng
4. Nếu bạn đang lắp đặt đường đua bên ngoài trước tiên, hãy kiểm tra độ chính xác của khớp nối.Các dung sai đối với việc lắp đường đua bên ngoài được hiển thị trong bảng bên phải.Xác minh rằng có thể thu được dung sai chính xác.Việc lắp đặt không đúng thông số kỹ thuật có thể làm hỏng Ly hợp Cam.
5. Để bôi trơn Ly hợp Cam, bôi chất bôi trơn ở chu vi bên ngoài của mâm trong (xem sơ đồ lắp đặt).Tránh bôi trơn quá nhiều, vì nó sẽ làm cho Ly hợp Cam sinh nhiệt quá mức.
6. Khi sử dụng Ly hợp cam ở hộp số giảm tốc, đảm bảo rằng dầu từ hộp số không thể vào Ly hợp cam.Tuổi thọ sử dụng có thể bị rút ngắn đáng kể nếu Ly hợp cam tiếp xúc với dầu hộp số có chứa phụ gia tăng độ nhớt.Tham khảo trang 80 để biết hướng dẫn bôi trơn.
7. Khi lắp đặt nắp hoặc giá đỡ niêm phong trên đường đua bên ngoài, hãy sử dụng bu lông có độ bền kéo từ 10,9 trở lên.Sử dụng chất làm kín hoặc vật liệu đóng gói giữa các dịch vụ giao phối để ngăn rò rỉ.
■ SỬ DỤNG GÓI BR SERIES LOẠI CAM CLUTCH
Tương tự như các loại trước đây, loại gói Cam Ly hợp được thiết kế thành một băng ổ bi làm cho
cài đặt với một cánh tay mô-men xoắn và / hoặc khớp nối nhanh chóng và dễ dàng.Loại gói Cam Ly hợp được bôi trơn bằng mỡ.
Cài đặt và sử dụng
1. Chúng tôi khuyên bạn nên sử dụng dung sai trục là h6 hoặc h7 để lắp đặt Ly hợp Cam.
2. Sử dụng khóa song song ISO R773 (DIN 6885.1).Đảm bảo rằng phím không di chuyển trong rãnh then.Chìa khóa lỏng lẻo sẽ làm hỏng Ly hợp Cam.
3. Khi lắp Ly hợp Cam qua trục, vui lòng thực hiện theo quy trình được nêu dưới đây.Không bao giờ dùng búa thép đập vào ly hợp hoặc tác động lực không cần thiết.
1) Xác minh hướng quay của Ly hợp cam.Mũi tên trên đường đua bên trong hiển thị hướng chạy tự do (cam được ngắt).Đảm bảo rằng hướng tương tác với cam phù hợp với ứng dụng dự định.
2) Gõ nhẹ vòng trong bằng búa mềm di chuyển quanh chu vi vòng đua để Ly hợp Cam chuyển động chậm và đều vào đầu trục.Đảm bảo rằng cuộc đua bên ngoài không bị xáo trộn.
3) Đặt một tấm kết thúc trên rãnh bên trong và sử dụng các bu lông lắp để kéo Ly hợp Cam lên trục như thể hiện trong sơ đồ bên phải.
4) Vặn chặt tấm cuối để đảm bảo rằng Ly hợp Cam không thể di chuyển trên trục.
4. Nếu bạn sử dụng tay co momen, hãy đảm bảo rằng các bu lông được sử dụng để lắp tay momen có độ bền kéo từ 10,9 trở lên và siết chặt chúng một cách chắc chắn.
5. Đặt khe hở 2mm giữa tay co mô men xoắn và chốt chặn tay mô men xoắn.Nếu tay mômen được lắp cứng, nó sẽ tác dụng tải lên Ly hợp cam và cuối cùng có thể làm hỏng nó.
6. Lắp đặt một khớp nối thích hợp nếu có khả năng trục bị giãn ra do giãn nở nhiệt như gặp phải trong một số ứng dụng hệ thống truyền động phụ của quạt hút.
7. Nếu gặp phải tải trọng đẩy, hãy lắp một ổ đỡ lực đẩy để ngăn các tải trọng lực đẩy đó được chuyển đến Ly hợp cam.
8. Cam Ly hợp được đóng gói mỡ trước khi xuất xưởng và sẵn sàng để lắp đặt và vận hành.Tham khảo trang 80 để biết hướng dẫn bôi trơn.
