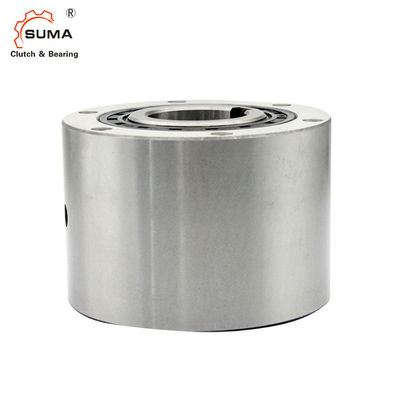

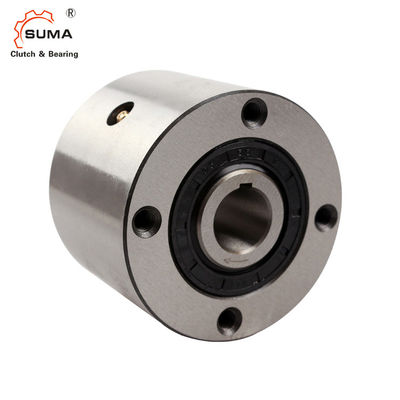

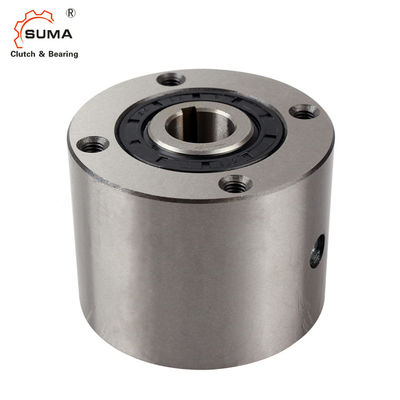

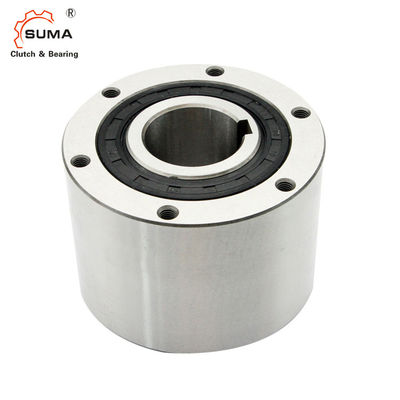

MX22 Press Fit 80MM Freewheel 1200RPM Vòng bi ly hợp cam
Khi lắp ly hợp vào một trục, hãy tác động áp lực lên đầu vòng trong của ly hợp, nhưng không áp vào vòng ngoài.
Lựa chọn Ly hợp cam thích hợp mang lại hiệu suất lập chỉ mục chính xác.Cũng có thể cần phải có thiết bị hãm và thiết bị hỗ trợ để có hiệu suất chính xác hơn.
Dung sai của lỗ khoan tâm phải là H6 hoặc H7.
Kích thước và dung tích
Mô hình | Mô-men xoắn Sức chứa |
Tối đa Lập chỉ mục |
Kích thước lỗ khoan | Một | B (h7) |
C | PCD D |
E | F | S |
Bôi trơn Sân bóng đá |
Quán tính Bên trong Cuộc đua |
Lôi kéo Mô-men xoắn |
Dầu | Cân nặng | |
Dia. | Keyway | |||||||||||||||
(N · m) | (chu kỳ / phút) | (kg · m2) | (N · m) | (ml) | (Kilôgam) | |||||||||||
MX22 | 78.4 | 1200 | 22 | 6 x 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
MX35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6.4 |
MX50 | 441 | 1200 | 50 | 14 x 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1,25 | 0,00275 | 2,68 | 190 | 10,6 |
MX70 | 784 | 1200 | 70 | 20 x 4,9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1,25 | 0,013 | 5,15 | 340 | 21.3 |
Gắn và Khớp nối
Cài đặt và sử dụng
1. Để lắp đặt, hãy lắp ly hợp vào lỗ trung tâm của ròng rọc, bánh răng hoặc cánh tay đòn và vặn các bu lông (độ căng cao) vào các lỗ có ren ở mặt cuối của ly hợp.Xem hình minh họa bên phải.
2. Cần có khớp bấm đối với ly hợp Dòng MX cho các ứng dụng lập chỉ mục, nhưng không vượt quá 0,025 mm khi lắp khớp bấm.
3. Điều chỉnh mặt bên của phím cho vừa khít với rãnh then, nhưng phải để hở giữa đầu phím và rãnh then.
