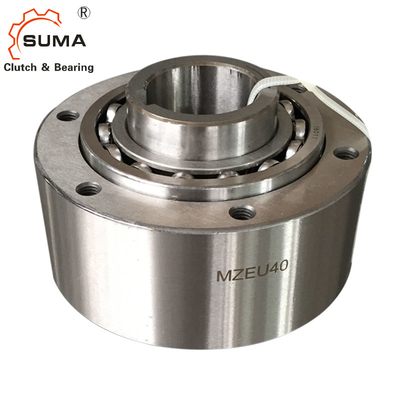

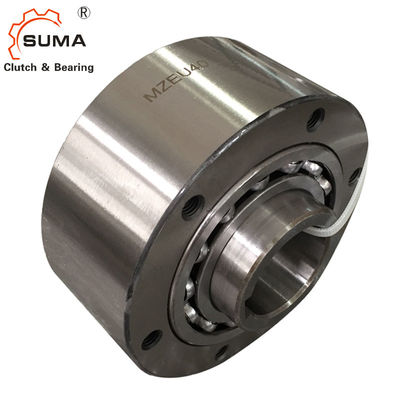

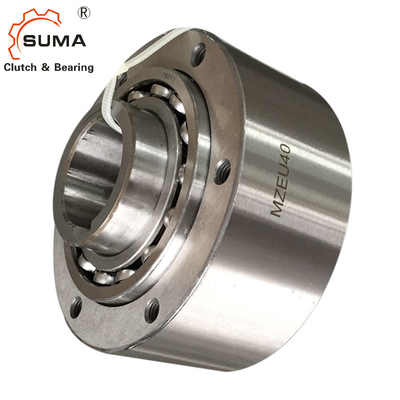

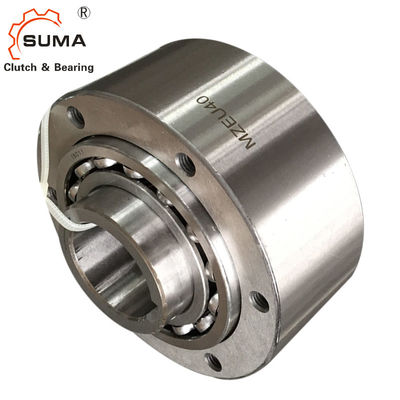

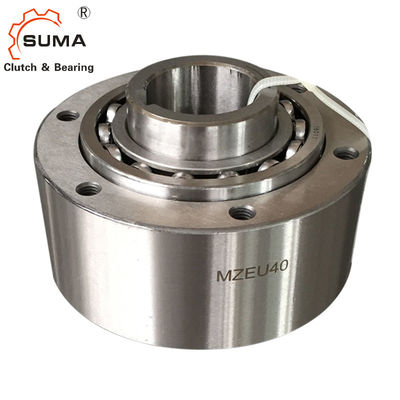

MZEU12 Thép GCr15 Một chiều Sprag 60 Nm Bộ ly hợp Cản sau Cam
1. Số Model MZEU12 đến MZEU80 được bôi trơn sẵn và không cần bôi trơn.
Phạm vi nhiệt độ hoạt động là -40C đến + 40C.
Model No.MZEU90 đến MZEU150 yêu cầu bôi trơn bằng dầu.
2. Có thể sử dụng số hiệu MZEU12 đến MZEU80 nhông xích và các yếu tố truyền mô-men xoắn khác với mặt bích tiêu chuẩn.
3. Chúng tôi khuyến nghị dung sai trục là h7 và rãnh then hoa ISO R773 (DIN 6885.1) là tiêu chuẩn.
4. Chúng tôi khuyến nghị dung sai E H7 cho đĩa xích và các bộ phận khác.
5. Làm sạch bề mặt của cả hai đầu của đĩa đệm ngoài và các bề mặt tiếp xúc của mặt bích, đĩa xích và các bộ phận khác.
Kích thước và dung tích
Mô hình |
Mô-men xoắn Sức chứa |
Tối đaOverrunning |
Lôi kéo Mô-men xoắn |
Kích thước lỗ khoan |
Keyway |
Một |
B |
C |
D |
E |
F |
G |
HJ |
K |
L |
Cân nặng |
|
N · m | r / phút | r / phút | N · m | H7 | Cuộc đua bên trong | h7 | PCD | C | (Kilôgam) | ||||||||
MZEU12 (K) | 60 | 2000 | 1.000 | 0,20 | 12 | 4X1,8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
MZEU15 (K) | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | số 8 | 0,8 | 0,8 |
MZEU20 (K) | 245 | 1600 | 700 | 0,29 | 20 | 6X2,8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | số 8 | 0,8 | 1,2 |
MZEU25 (K) | 425 | 1600 | 600 | 0,33 | 25 | 8X3,3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1,8 |
MZEU30 (K) | 735 | 1500 | 500 | 0,39 | 30 | 8X3,3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1,0 | 2,6 |
MZEU35 (K) | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1,0 | 3.2 |
MZEU40 (K) | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1,3 | 4.8 |
MZEU45 (K) | 1620 | 1400 | 300 | 0,69 | 45 | 14X3,8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1,3 | 6.2 |
MZEU50 (K) | 2070 | 1300 | 250 | 0,79 | 50 | 14X3,8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1,3 | 8.2 |
MZEU55 (K) | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1,5 | 9.5 |
MZEU60 (K) | 2950 | 1200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1,5 | 12.3 |
MZEU70 (K) | 4210 | 1100 | 250 | 1,27 | 70 | 20X4,9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1,8 | 18.1 |
MZEU80 (K) | 5170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1,8 | 23.1 |
MZEU90 (K) | 12000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
MZEU100 (K) | 17600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
MZEU130 (K) | 24500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2,5 | 70,2 |
MZEU150 (K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8,4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2,5 | 146.3 |
Gắn và Khớp nối
6. Đối với Model No & rsquo; s.MZEU90 đến MZEU150, dùng keo dán lên bề mặt của rãnh ngoài ở cả hai đầu.
7. Kiểm tra chiều quay.
8. Khi lắp các mặt bích tiêu chuẩn, đĩa xích và các thiết bị khác vào bộ ly hợp, hãy lắp chúng quanh các ổ trục và vặn các bu lông vào cả hai đầu của đĩa đệm ngoài.
9. Bằng cách lắp cả mặt bích và đĩa xích ở phía đối diện, hướng quay có thể được thay đổi.
10. Khi lắp ly hợp vào trục, hãy tác động lực lên mâm trong nhưng không áp lên mâm ngoài.
11. Đối với các ứng dụng Lập chỉ mục tốc độ cao (Hơn 50 c / m), loại lò xo chắc chắn được khuyến khích sử dụng.
12. Số Model Mô tả
MZEU K
Không có dấu: Không có keyway trên cuộc đua bên ngoài.
K: Chìa khóa trên cuộc đua bên ngoài.
