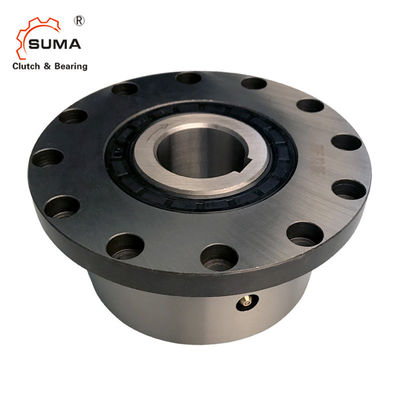

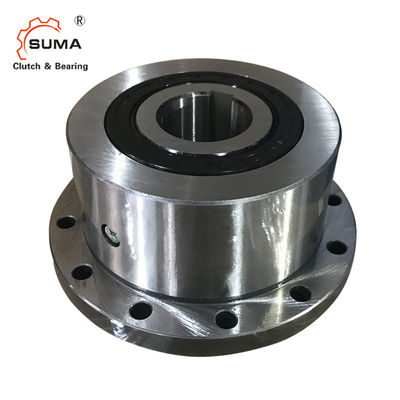

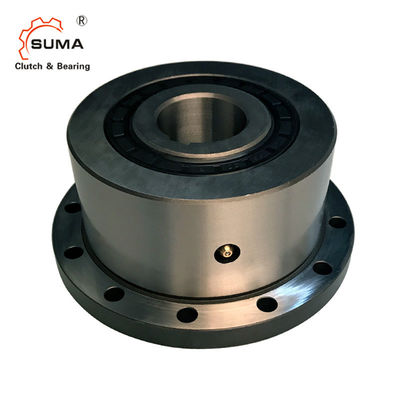

FBF 24 Indexing Freewheel Sealed Sprag Cam Ly hợp Vòng bi
Đặc trưng
Toàn bộ Freewheels FBF với mặt bích lắp là các freewheels dạng phun kín với các ổ bi.Chúng được cung cấp đầy dầu và sẵn sàng để lắp đặt.
Các freewheels FBF được sử dụng như:
➧ Điểm dừng
➧ Ly hợp quá mức
➧ Lập chỉ mục tự do
Ngoài loại tiêu chuẩn, bốn loại khác có sẵn để kéo dài tuổi thọ và độ chính xác của việc lập chỉ mục.
Mô-men xoắn danh định lên đến 160 000 Nm.Lỗ khoan lên đến 300 mm.Nhiều lỗ khoan tiêu chuẩn có sẵn.
Kích thước và dung tích
Miễn phí Kích thước bánh xe |
Ty pe |
Nôm na inal tor xếp hàng |
M vòng miễn phí gót / |
cây rìu. Tốc độ nhẫn miễn phí gót / chạy tối thiểu 1 |
Gõ phím |
Nôm na inal torq ue |
Tối đaTốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Bên ngoài vòng miễn phí gót / chạy tối thiểu 1 |
Ty pe |
Nôm na inal torq ue |
Sprag cất cánh ở vòng trong tốc độ tối thiểu-1 |
Tối đaTốc độ vòng miễn phí gót / uns min-1 |
Bên ngoài ổ đĩa vòng min-1 |
Ty pe |
Nôm na inal tor xếp hàng |
Sprag cất cánh lúc bên ngoài tốc độ vòng min-1 |
Tối đa Speed Outer vòng miễn phí gót / chạy tối thiểu 1 |
Vòng bên trong ổ đĩa min-1 | Gõ phím |
Nôm na inal tor xếp hàng |
FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | Bãi đáp | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | Bãi đáp | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.Xem trang 14 để xác định mômen lựa chọn.
Kích thước Freewheel | mm | mm |
Chán mm |
màu đỏ mm |
mm | tối đamm | Một mm |
D mm | F mm |
G ** | L mm |
N mm | T mm |
Z ** |
Cân nặng Kilôgam |
FBF 24 | 12 | 14 * | 14 * | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
FBF 29 | 15 | 17 * | 17 * | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | số 8 | 1,5 |
FBF 44 | 20 | 22 | 25 * | 25 * | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | số 8 | 2,3 | ||
FBF 57 | 25 | 28 | 30 | 32 * | 32 * | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
FBF 72 | 35 | 38 | 40 | 42 * | 42 * | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
FBF 82 | 35 | 40 | 45 | 50 * | 50 * | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | số 8 | 7,0 | |
FBF 107 | 50 | 55 | 60 | 65 * | 65 * | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
FBF 127 | 50 | 60 | 70 | 75 * | 75 * | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
FBF 140 | 65 | 75 | 80 | 90 | 95 * | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
FBF 440 | 220 | 300 | 775 | 630 | 7,5 | 30 M | 315 | 50 | 710 | 18 | 564,0 |
Keyway theo DIN 6885, trang 1 & bull;Dung sai chiều rộng rãnh then JS10.
* Keyway theo DIN 6885, trang 3 & bull;Dung sai chiều rộng rãnh then JS10.
** Z = Số lỗ bắt vít G (DIN EN ISO 4762) trên vòng tròn mũi chỉ T.
Gắn và Khớp nối
Phần đính kèm của khách hàng được căn giữa theo đường kính ngoài D và sau đó được bắt vít vào mặt thông qua mặt bích.
Dung sai của trục phải là ISO h6 hoặc j6 và dung sai của đường kính hoa tiêu D của bộ phận đính kèm phải là ISO H7 hoặc J7.
Ví dụ để đặt hàng
Freewheel cỡ FBF 72, loại có trục nâng Z và nòng 38 mm: & bull;FBF 72 LZ, d = 38 mm
Khi đặt hàng, vui lòng chỉ định hướng quay tự do của vòng trong khi nhìn theo hướng X: & bull;ngược chiều kim đồng hồ tự do hoặc & bull;theo chiều kim đồng hồ tự do
