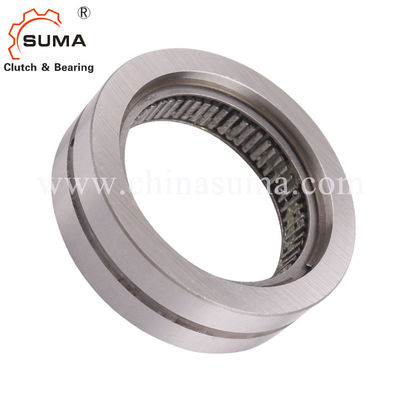

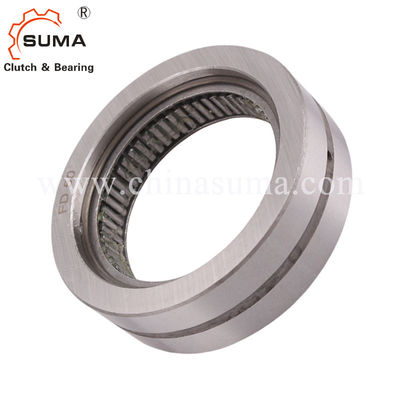

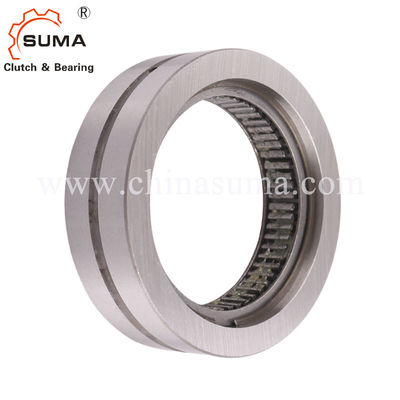

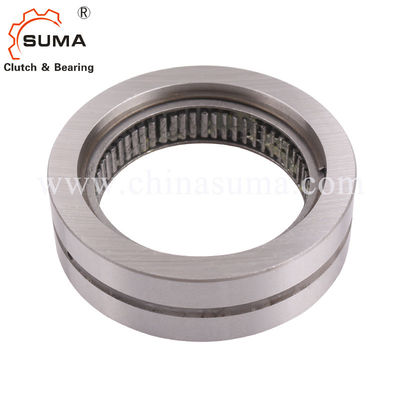

FD12 1 Hướng Backstop Freewheel Loại ly hợp
Đặc trưng
Trang sức tự do FD bên trong là những viên trang sức tự do dạng xoắn mà không có vòng bên trong.Trục tiếp đất và cứng của khách hàng được sử dụng làm rãnh bên trong.
Các freewheels FD được sử dụng như:
➧Bản lùi
➧ Ly hợp mở rộng ➧Xe tự do lập chỉ mục
Loại tiêu chuẩn và loại có mài P để tăng tuổi thọ và độ chính xác của chỉ số không có hỗ trợ ổ trục.Trong trường hợp của loại tiêu chuẩn, cứ sau mỗi giây phun đã được thay thế bằng một con lăn hình trụ;freewheel này có thể chấp nhận các lực hướng tâm.
Mô-men xoắn danh định lên đến 400 Nm.Mô-men xoắn được truyền trên vòng ngoài bằng cách ép.
Kích thước và dung tích
Miễn phí Kích thước bánh xe |
Gõ phím |
Nôm na inal tor xếp hàng |
Tối đa tốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Bên ngoài vòng miễn phí gót / chạy tối thiểu 1 |
Gõ phím |
Nôm na inal tor xếp hàng |
Tối đa tốc độ vòng miễn phí gót / chạy phút-1 |
Bên ngoài nhẫn miễn phí gót / chạy phút-1 |
Ổ đỡ trục ủng hộ C |
Trọng tải đánh giá của |
Gõ phím |
Nôm na inal tor xếp hàng |
J mm |
B mm |
D mm |
K mm |
Wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | số 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.Xem trang 14 để xác định mômen lựa chọn.
Các giá trị tốc độ tối đa được liệt kê ở trên áp dụng cho các điều kiện lắp đặt vì chúng được cung cấp cho Đồ trang sức hoàn chỉnh.Nếu điều kiện cài đặt thực tế được biết, có thể cho phép tốc độ cao hơn
trong những hoàn cảnh nhất định.
Gắn và Khớp nối
Ví dụ ứng dụng
Hai Freewheels bên trong FD 40 CFR thuộc loại tiêu chuẩn với hỗ trợ ổ trục như các rãnh lắp ghép trong ổ lăn vận chuyển trong bộ phận phân phối ap ackaging.Trong hoạt động bình thường, các con lăn vận chuyển được điều khiển bởi các bánh xe tự do đang làm việc trong hoạt động truyền động.Tại trạm rút tiền, các gói hàng đến có thể dễ dàng tuột ra do ổ đĩa bị chạy quá tốc độ bởi bánh xe tự do (freewheeling oper ation).
Gắn
Các trang sức tự do bên trong FD theo tiêu chuẩn loại và loại có mài P không có gối đỡ.Sự liên kết đồng tâm của vòng trong và vòng ngoài phải do khách hàng cung cấp.Phải quan sát thời gian hết có thể thực hiện được (TIR).Mô-men xoắn được truyền trên vòng ngoài bằng cách ép.Để truyền mômen được chỉ định trong bảng, vòng ngoài phải được lắp trong vỏ có đường kính ngoài K. Vỏ được làm bằng thép hoặc gang xám có chất lượng tối thiểu GG-20.Khi sử dụng các vật liệu nhà ở khác hoặc đường kính ngoài nhỏ hơn, chúng tôi khuyến khích bạn liên hệ với chúng tôi về mô-men xoắn truyền được.Dung sai của lỗ khoan D phải là ISO P6.Vui lòng lưu ý các điểm kỹ thuật ở trang 118 liên quan đến rãnh trượt (trục).Nhiệt độ hoạt động cho phép của bánh đà tự do là - 40 & deg; C đến 80 & deg; C.
Bôi trơn
Phải cung cấp dầu bôi trơn có chất lượng quy định.
Ví dụ để đặt hàng
Freewheel kích thước FD 12, loại tiêu chuẩn: & bull;FD 12 CFH
