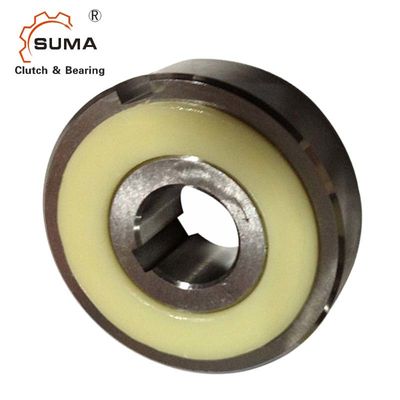

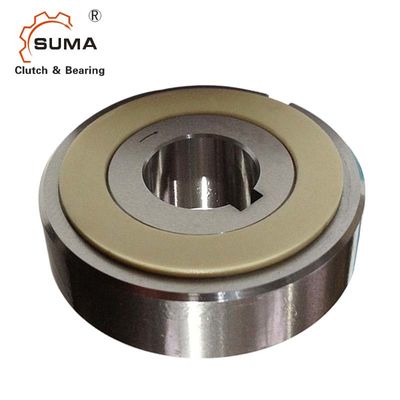

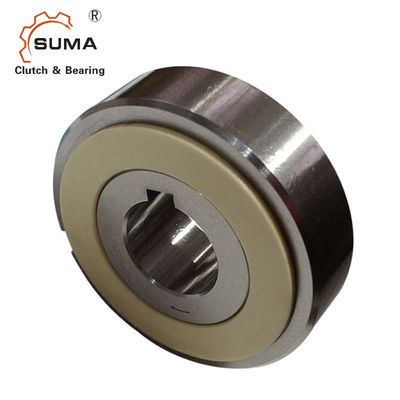

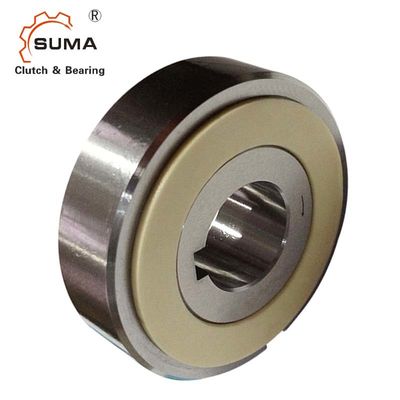

LD04Dầu mỡ đặc biệtVòng bi ly hợp một chiều Sprag Cam
Kích thước và dung tích
Mô hình |
Mô-men xoắn Sức chứa (Nm) |
Lôi kéo Mô-men xoắn (Nm) |
Tối đa Overrunning (r / phút) |
tối thiểu) |
Max.Radial Tải khi Overrunning (kgf) |
Kích thước lỗ khoan |
Một |
B |
C |
D |
E |
Cuộc đua bên ngoài Keyway |
Cân nặng ( Kilôgam ) |
|
Cuộc đua bên trong | Dia. (H7) |
Chìa khóa đường |
||||||||||||
LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1,5 | 19,5 | 23,9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0,25 |
LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0,3 |
LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0,4 |
LD07 | 29.4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0,55 |
LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0.017 -0.042 |
70 | 10x4,5 | 0,65 |
Gắn và Khớp nối
Cài đặt và sử dụng
1. LD Series Cam Ly hợp được bôi trơn trước bằng mỡ đặc biệt và sẵn sàng sử dụng.
Không cần thêm chất bôi trơn.
2. Khi lắp ly hợp vào trục, dùng búa mềm ấn nhẹ vòng đua bên trong ly hợp để ngăn ly hợp
Chủng tộc bên ngoài khỏi trượt khỏi cuộc đua bên trong.
3. Hãy chắc chắn để gắn tấm.Điều này ngăn không cho chủng tộc bên ngoài trượt khỏi chủng tộc bên trong.Xem khuyến nghị
Kích thước của tấm được liệt kê ở bên phải.
4. Để bôi trơn, phủ mỡ lên tấm và thanh đẩy kim loại.
5. Không bao giờ tác động lực đẩy lên ly hợp.Các thiết bị khác cần được cung cấp để chịu tải lực tác dụng lên ly hợp.
6. Khóa phải phù hợp với JIS B1301-1959.
7. Các lỗ khoan của puli, đĩa xích, v.v., phải có dung sai H6 hoặc H7.
