| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FB24 |

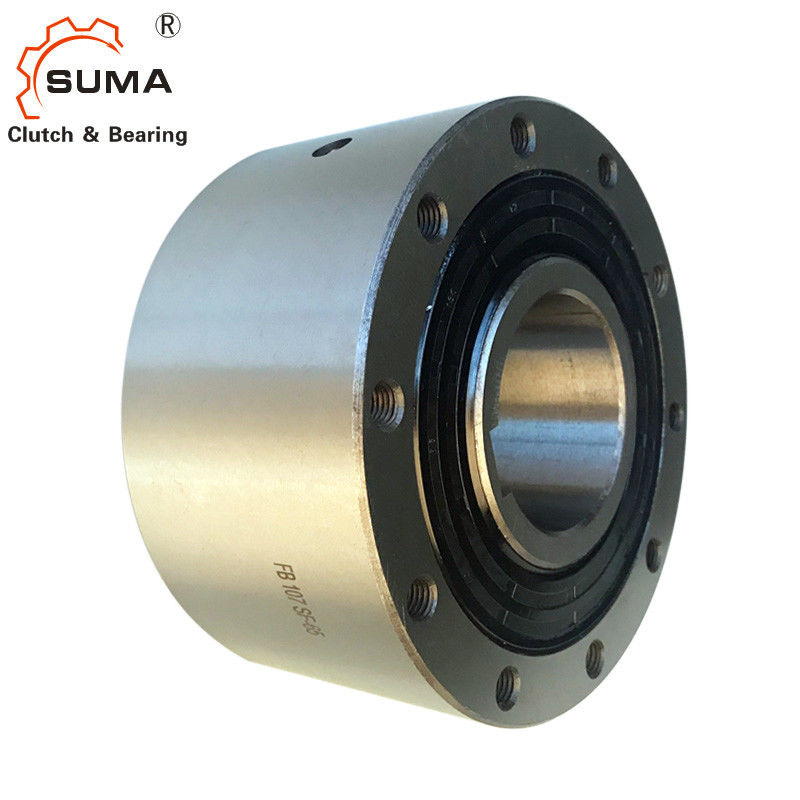

FB 24 1 Directional Indexing 50MM Sprag Backstop Cam Ly hợp
Đặc trưng
Toàn bộ Freewheels FB là những freewheels dạng xịt kín với các ổ bi.Chúng được cung cấp đầy dầu và sẵn sàng để lắp đặt. Freewheels FB được sử dụng như:
➧ Điểm dừng
➧ Ly hợp quá mức
➧ Lập chỉ mục tự do
Ngoài loại tiêu chuẩn, bốn loại khác có sẵn để kéo dài tuổi thọ và độ chính xác của việc lập chỉ mục.
Mô-men xoắn danh định lên đến 160 000 Nm. Đường kính lên đến 300 mm.Nhiều lỗ khoan tiêu chuẩn có sẵn.
Kích thước và dung tích
|
Fre ơ Kích thước lươn |
Ty pe |
Nôm na inal tor xếp hàng |
M vòng miễn phí gót / chạy tối thiểu 1 |
cây rìu. tốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Ty pe |
Nôm na inal tor xếp hàng |
Tối đatốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Bên ngoài vòng miễn phí gót / chạy tối thiểu 1 |
Ty pe |
Nôm na inal tor xếp hàng |
Sprag nâng- tắt tại nhà trọ er ring bài phát biểu ed min-1 |
Tối đatốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Ou ter ring dri ves min-1 |
Ty pe |
Nôm na inal tor xếp hàng |
Sprag cất cánh tại bên ngoài tốc độ vòng min-1 |
Tối đatốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Bên trong vòng nhỏ giọt es min-1 |
Ty pe |
Nôm na inal tor xếp hàng |
| FB 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
| FB 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
| FB 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FB 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FB 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | Bãi đáp | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FB72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | Bãi đáp | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FB82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FB 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FB 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FB 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FB 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FB 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FB 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FB 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.Xem trang 14 để xác định mômen lựa chọn.
| Kích thước Freewheel | mm | mm | Chán Tiêu chuẩn mm |
màu đỏ mm |
mm | tối đamm | D mm | F mm |
G ** | H mm | L mm |
T mm |
Z ** |
Cân nặng Kilôgam |
||
| FB24 | 12 | 14 * | 14 * | 62 | 1,0 | M 5 | số 8 | 50 | 51 | 3 | 0,9 | |||||
| FB 29 | 15 | 17 * | 17 * | 68 | 1,0 | M 5 | số 8 | 52 | 56 | 3 | 1,1 | |||||
| FB37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 75 | 0,5 | M 6 | 10 | 48 | 65 | 4 | 1,3 | ||
| FB44 | 20 | 22 | 25 * | 25 * | 90 | 0,5 | M 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
| FB57 | 25 | 28 | 30 | 32 * | 32 * | 100 | 0,5 | M 8 | 12 | 65 | 88 | 6 | 2,8 | |||
| FB72 | 35 | 38 | 40 | 42 * | 42 * | 125 | 1,0 | M 8 | 12 | 74 | 108 | 12 | 5,0 | |||
| FB82 | 35 | 40 | 45 | 50 * | 50 * | 135 | 2,0 | M 10 | 16 | 75 | 115 | 12 | 5,8 | |||
| FB107 | 50 | 55 | 60 | 65 * | 65 * | 170 | 2,5 | M 10 | 16 | 90 | 150 | 10 | 11,0 | |||
| FB127 | 50 | 60 | 70 | 75 * | 75 * | 200 | 3,0 | M 12 | 18 | 112 | 180 | 12 | 19,0 | |||
| FB140 | 65 | 75 | 80 | 90 | 95 * | 250 | 5,0 | M 16 | 25 | 150 | 225 | 12 | 42,0 | |||
| FB200 | 110 | 120 | 120 | 300 | 5,0 | M 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
| FB270 | 140 | 150 | 400 | 6,0 | M 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
| FB340 | 180 | 240 | 500 | 7,5 | M 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
| FB440 | 220 | 300 | 630 | 7,5 | 30 M | 40 | 315 | 560 | 24 | 510,0 |
Keyway theo DIN 6885, trang 1 & bull;Dung sai chiều rộng rãnh then JS10.
* Keyway theo DIN 6885, trang 3 & bull;Dung sai chiều rộng rãnh then JS10.
** Z = Số lỗ đã khai thác G trên đường tròn sân T.
Gắn và Khớp nối
Gắn
Phần đính kèm của khách hàng nằm trên đường kính ngoài D và sau đó được bắt vít vào bề mặt. Dung sai của trục phải là ISO h6 hoặc j6 và dung sai của đường kính hoa tiêu D của phần đính kèm phải là ISO H7 hoặc J7.
Ví dụ để đặt hàng
Freewheel cỡ FB 72, loại có trục nâng Z và nòng 38 mm: & bull;FB 72 LZ, d = 38 mm
Khi đặt hàng kích thước vòng quay tự do FB 340 và FB440, vui lòng chỉ định hướng quay vòng tự do của vòng trong khi xem theo hướng X: & bull;ngược chiều kim đồng hồ tự do hoặc & bull;theo chiều kim đồng hồ tự do
