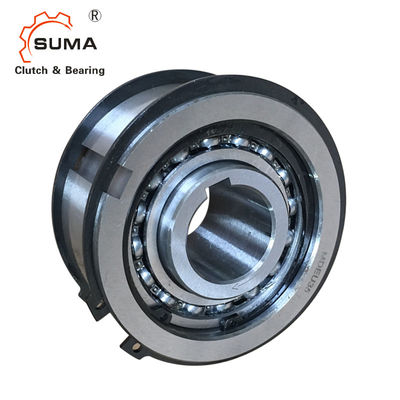

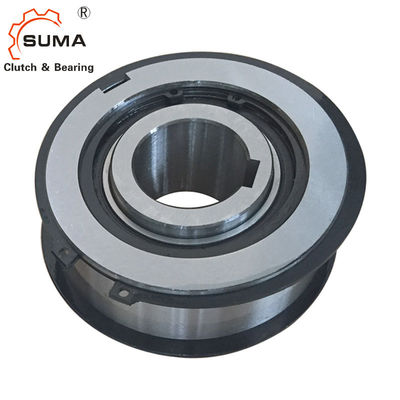

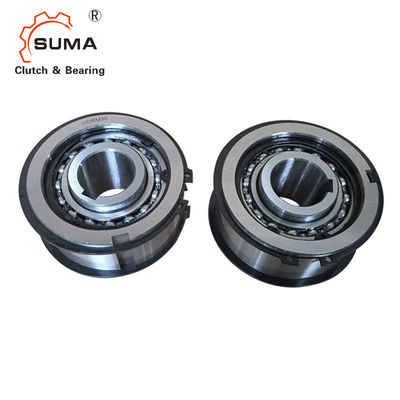

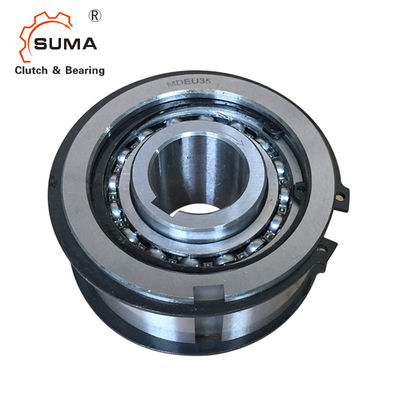

MDEU GCr15 Một chiều H7 Dung sai Cam Sprag Bearing
Cài đặt và sử dụng
1. Các lỗ khoan của ròng rọc, đĩa xích, v.v., phải có dung sai H6 hoặc H7.
2. Được chế tạo trong ổ trục kiểu con lăn, do kết cấu của cam và con lăn.
3. Khi lắp Ly hợp cam vào trục, hãy nhấn nhẹ vòng đua bên trong ly hợp.
4. Không bao giờ tác động lực đẩy lên Ly hợp cam.Các thiết bị khác
Cần được cung cấp để chịu tải lực đẩy lên Ly hợp cam.
5. Trong trường hợp tải trọng hướng tâm lớn tác dụng lên Ly hợp cam như lắp đặt bằng ròng rọc, cần chuẩn bị một ổ trục khác để có thể treo điểm của tải trên ổ trục.
6. Khóa phải phù hợp với ISO R773 (DIN 6885.1).Lưu ý rằng kích thước rãnh then của rãnh ngoài không phù hợp với kích thước rãnh then được đề cập trong ISO R773 (DIN 6885.1).
Kích thước và dung tích
Mô hình |
Mô-men xoắn Sức chứa (N @ m) |
Tối đa Overrunning (r / phút) Cuộc đua bên trong |
Tối đa Lập chỉ mục (chu kỳ / phút) |
Max.Radial Tải khi Overrunning (N) |
Chán Kích thước (H7) |
Chủng tộc bên trong Keyway |
Một |
B (h7) |
C |
D |
E |
F |
G |
H |
Tôi |
Cuộc đua bên ngoài Keyway |
Cân nặng ( Kilôgam ) |
MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2,3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0,8 | 5x3 | 0,52 |
MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2,8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0,8 | 6x3,5 | 0,88 |
MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3,3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0,8 | 8x4 | 1.1 |
MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3,3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1,7 |
MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3,3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3,3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2,7 |
MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3,8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5,5 | 3.2 |
MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3,8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5,5 | 3.8 |
MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4,3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1,5 | 16x6 | 5.3 |
MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4,4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1,5 | 18x7 | 6.1 |
MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4,9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1,5 | 20x7,5 | 7.9 |
MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5,4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1,5 | 22x9 | 9,7 |
Gắn và Khớp nối
