| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | RIZ30 RINZ30 |

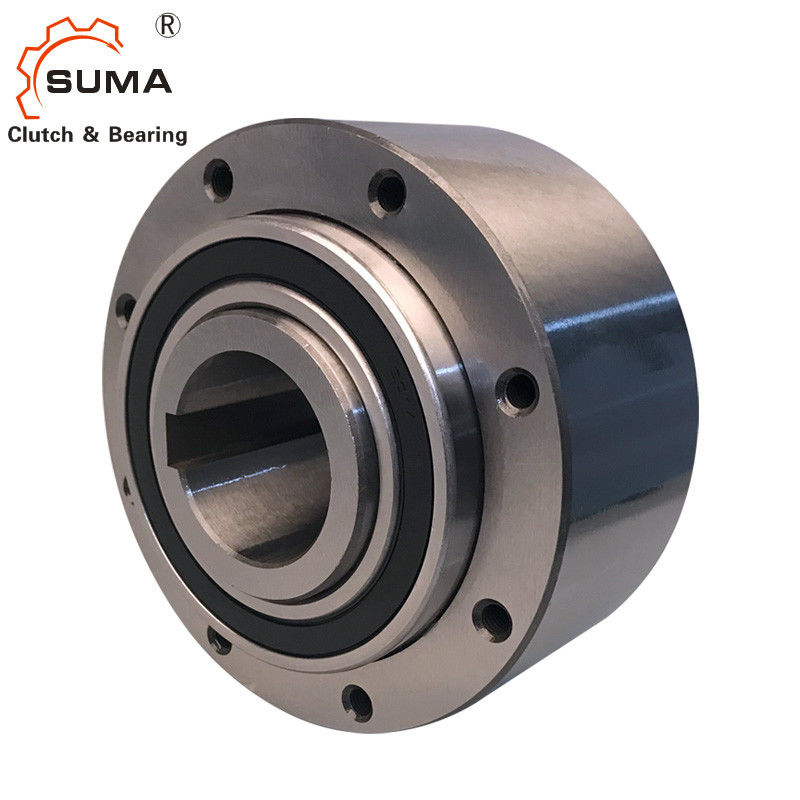

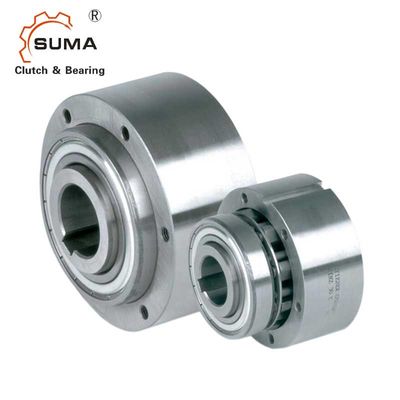

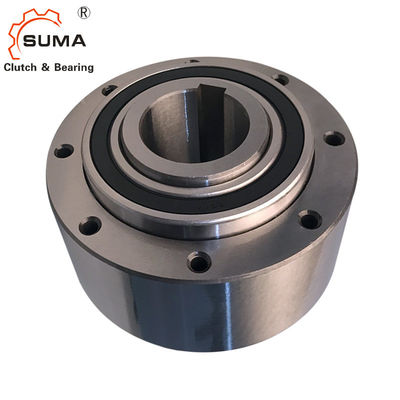

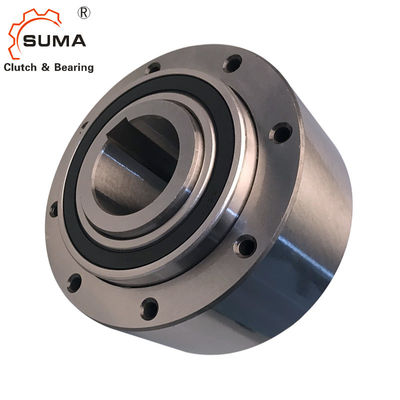

RIZ30 9000RPM Freewheels 1 Bộ ly hợp ổ lăn hướng
Tính năng
Các loại RIZ, RINZ là loại nâng ly tâm ra khỏi các bánh tự do kiểu phun với vòng quay bên trong.Thích hợp cho các ứng dụng ly hợp lùi hoặc chạy quá tốc độ.Chỉ có cuộc đua bên trong được thiết kế để chạy tự do.
Các đơn vị này là một phần của hệ thống mô-đun Stieber.Chúng được hỗ trợ bằng cách sử dụng vòng bi series 60 .., được bôi trơn bằng mỡ và được gắn với các con dấu ZZ.Các thiết bị được phân phối theo tiêu chuẩn được bôi trơn bằng mỡ và sẵn sàng lắp đặt ở vị trí ngang hoặc dọc.Các loại RIZ, RINZ được thiết kế để sử dụng với các nắp dòng G.Các trang sau cung cấp thêm thông tin quan trọng để sử dụng loại đơn vị này.
Nếu thiết bị được lắp đặt bên trong vỏ có sẵn dầu bôi trơn, vui lòng chỉ định loại RIW, RIWN.Sau đó, các nắp dòng F từ loại GFR, GFRN được sử dụng mà không có vòng đệm trục.
Kích thước và dung tích
| Gõ phím | Kích thước |
|
Tốc độ |
|
Con số |
|
Cân nặng | ||||
| RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
| [mm] | [Nm] | [phút-1] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | số 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | số 8 | 94 | 64 | 14 | 7,5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
LƯU Ý
1) T max = 2 & lần;T KN & raquo;Tham khảo Lựa chọn trang 10 đến 13
2) Tốc độ truyền mômen xoắn lớn nhất cho phép này không được vượt quá khi truyền mômen xoắn
3) Tốc độ chạy quá mức tối thiểu cho phép này không được giảm khi hoạt động liên tục.Có thể giảm tốc độ tối thiểu này theo yêu cầu
4) Cuộc đua nội bộ vượt qua Keyway đến DIN 6885.1 & raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
