| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | IR16 |

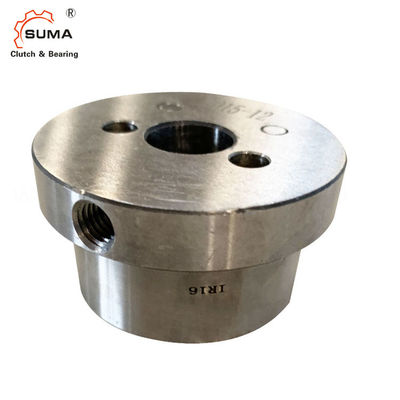

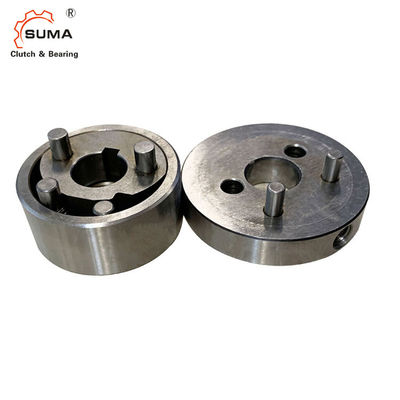

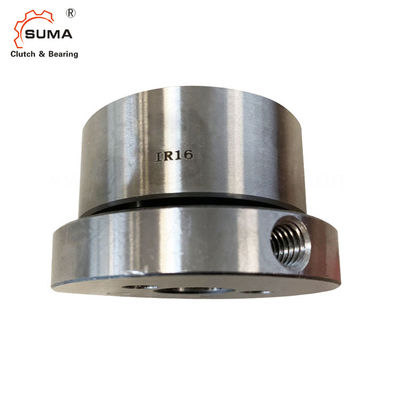

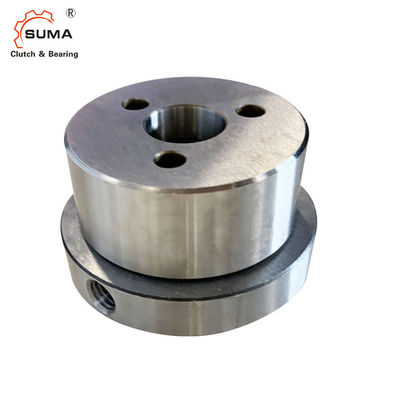

IR16 Ổ khóa không thể đảo ngược Hướng thầu Vòng bi tùy chỉnh được chế tạo
Đặc trưng
Ổ khóa không thể đảo ngược IR là bánh lăn tự do tác động hai chiều có hỗ trợ ổ trục.Chúng đã sẵn sàng để cài đặt.
IR ổ khóa không thể đảo ngược được sử dụng như:
➧ Điểm dừng của hành động hai chiều
Mô-men xoắn danh định lên đến 100 Nm.
Lỗ khoan lên đến 35 mm.
Trong khi một Freewheel bình thường truyền mô-men xoắn từ phía dẫn động hoặc bên bị dẫn động chỉ trong một hành động quay, với IR Khóa không thể đảo ngược IR, bộ phận dẫn động có thể điều khiển
trục theo cả hai chiều quay.Có, ho-wever, một hành động khóa chống lại bất kỳ tor-que đảo ngược nào đến từ bộ phận được điều khiển, bất kể hướng quay mà nó được thực hiện.
Kích thước và dung tích
|
Freewheel Kích thước |
Gõ phím |
Trên danh nghĩa momen xoắn |
Chán mm |
MỘT* mm |
B * mm |
C mm |
D mm |
E mm |
G ** | L mm |
M1 mm |
M2 mm |
N mm |
O mm |
P mm |
Q mm |
R mm |
T ** mm |
V mm |
Z ** |
Cân nặng Kilôgam |
| IR 12 | R | số 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
| IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
| IR 25 | R | 48 | 25 | 28,5 | số 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
| IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.
* Keyway theo DIN 6885, trang 1 & bull;Dung sai chiều rộng rãnh then JS10.
** Z = Số lỗ đã khai thác G trên đường tròn sân T.
Gắn và Khớp nối
Van, trong ví dụ được minh họa là van điều khiển hoặc van đóng, được điều chỉnh theo hướng mở hoặc đóng bằng tay quay.
Khóa không thể đảo ngược ngăn chặn bất kỳ sự thay đổi không kiểm soát nào ở vị trí của van do áp suất tác động bởi môi chất chảy trong đường ống.
Việc sử dụng Khóa không thể đảo ngược không bị hạn chế đối với các van vận hành bằng tay và chúng cũng có thể được sử dụng với các bộ điều chỉnh cơ giới.Trong trường hợp này, có một ưu điểm cụ thể là mô-tơ mô-men xoắn cần được thiết kế để chỉ cung cấp mô-men xoắn điều chỉnh, nói chung là thấp, vì tất cả các mô-men xoắn đứng và đảo chiều đột ngột đều được hấp thụ bởi Khóa không thuận nghịch.
