| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | RSXM86 |

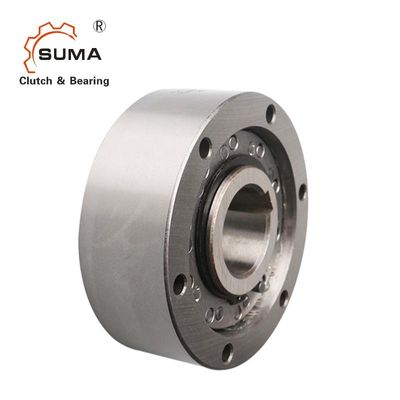

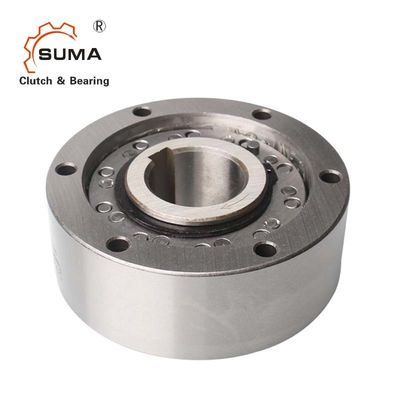

RSXM86 Loại nêm một chiều Giá vòng bi ly hợp
Đặc trưng
Loại RSXM chấp nhận tất cả các loại chất bôi trơn hiện đang được sử dụng trong thiết bị truyền tải điện.Có thể lắp các bánh răng tự do này trực tiếp vào hộp số mà không cần bôi trơn riêng.Dầu sương mù nói chung là đủ.Bôi trơn bằng mỡ có thể được chấp nhận nếu thiết bị hoạt động chủ yếu trong tình trạng chạy quá mức, như trên động cơ E.Khi được sử dụng làm điểm dừng, phải kiểm tra để đảm bảo rằng tốc độ chạy quá tốc sẽ không thấp hơn tốc độ tối thiểu cho trong bảng đặc tính.
Chuỗi RSXM hoàn thành phạm vi backstop từ nhỏ đến trung bình, bắt đầu với chương trình RSCI rất thành công.Loại RSXM là loại thang máy ly tâm khỏi bánh lăn tự do kiểu xoắn với vòng quay bên trong.Chỉ có cuộc đua bên trong được thiết kế để chạy tự do.Đây là loại không tự hỗ trợ, phải cung cấp các vòng đeo để đảm bảo độ đồng tâm của các đường đua bên trong và bên ngoài đồng thời hỗ trợ tải trọng hướng trục và hướng tâm, như được minh họa ở trang sau.
Kích thước và công suất
| Gõ phím | Đường kính lỗ khoan. | Mô-men xoắn | Tốc độ vượt mức |
|
||||||
| RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | L | Cân nặng |
| [mm] | [Nm] | [phút-1] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |
| 31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0,75 |
| 38 | 20,25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0,95 |
| 46 | 25.3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1,4 |
| 51 | 30,35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1,8 |
| 56 | 35.4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1,8 |
| 61 | 35.4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1,8 |
| 66 | 35,40,45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2,7 |
| 76 | 40,45,50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3.1 |
| 86 | 45,5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4.2 |
| 101 | 45,55,60,70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7.3 |
LƯU Ý
1) T max = 2 & lần;T KN & raquo;Tham khảo Lựa chọn trang 10 đến 13
2) Tốc độ truyền mômen xoắn lớn nhất cho phép này không được vượt quá khi truyền mômen xoắn.
3) Không nên tạo ra tốc độ chạy quá mức tối thiểu cho phép này khi hoạt động liên tục.Có thể giảm tốc độ tối thiểu này theo yêu cầu.
4) Cuộc đua bên trong vượt qua.Chìa khóa dẫn đến DIN 6885.1
5) Dung sai +1 & raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
