| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | BB25 |

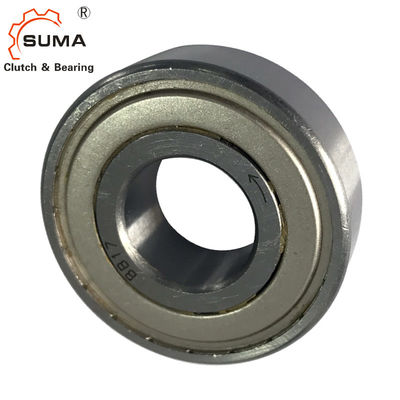

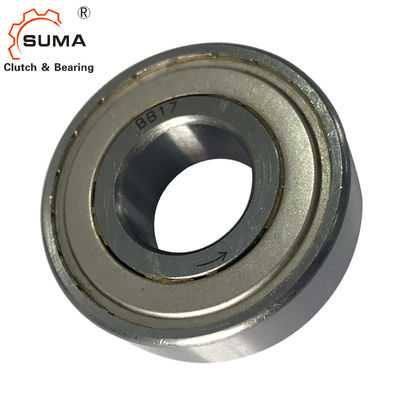

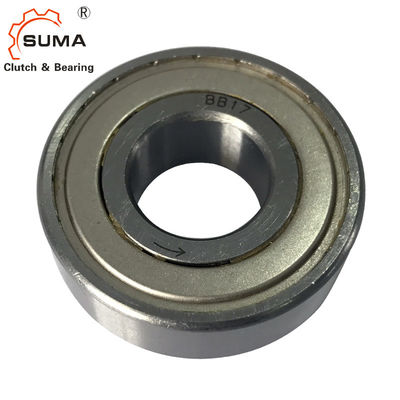

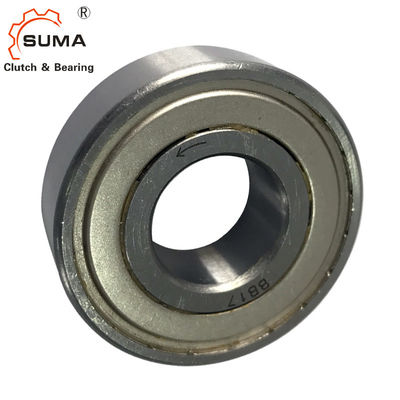

BB25 Một chiều OD 52MM Vòng bi ly hợp cam Sprag
Tính năng
1. BB series Cam Ly hợp được thiết kế để lắp đặt vừa vặn.
2. Dòng BB-1K-K và BB-2GD 1K-K có một keyway trong cuộc đua bên trong.Các đường khóa, ngoại trừ kích thước 25 là
được sản xuất theo tiêu chuẩn DIN 6885. 3, BB40-1K-K và BB40-2GD 1K-K được sản xuất theo tiêu chuẩn DIN 6885. 1.
3. Dòng BB-2K-K có rãnh then hoa ở cả đường đua bên trong và bên ngoài.
“-K” có nghĩa là các khóa được vận chuyển cùng với Cam Ly hợp.
4. Các kích thước nhiễu chính xác ở trục và vỏ phải được duy trì để có được hiệu suất ổ trục và ly hợp tối đa.
5. Tham khảo bảng về dung sai của trục và vỏ cho từng loạt.
6. Ly hợp BB, BB-1K và BB-2K, ổ trục được hỗ trợ và cung cấp bằng mỡ có khả năng bảo vệ chống bụi
chống lại các hạt có kích thước từ 0,25mm trở lên, trong khi ly hợp BB-2GD và BB-2GD-1K, rộng hơn 5mm so với dòng BB tiêu chuẩn, có vòng đệm môi đặc biệt để bảo vệ hiệu quả khỏi mọi bụi.
7. Mũi tên trên cuộc đua bên trong cho thấy hướng tham gia cuộc đua bên trong.
8. Để lắp ly hợp, sử dụng một dụng cụ ép có đường kính thích hợp để tạo lực ép đều lên toàn bộ mặt của rãnh trong và ngoài.
9. Không đập hoặc tác động lực khác lên ly hợp.
10. Đảm bảo rằng vỏ có đủ độ bền để chịu được áp suất cần thiết cho việc lắp đặt khớp ép của Ly hợp.
11. Phạm vi nhiệt độ hoạt động: –30 ° C đến + 100 ° C (Tham khảo ý kiến của chúng tôi để biết nhiệt độ vượt quá phạm vi này).
Dữ liệu kỹ thuật
| Mục | BB25 |
| Vật chất | GCr15 |
| Đường kính ngoài. | 52 mm |
| Kích thước lỗ khoan | 25 mm |
| Công suất mô-men xoắn | 78 Nm |
| Tối đaOverrunning (cuộc đua bên trong) | 1400 vòng / phút |
| Tối đaOverrunning (chủng tộc bên ngoài) | 2500 vòng / phút |
| Hải cảng | Thượng Hải; Ninh Ba |
| Thời gian giao hàng | 10-15 ngày |
Kích thước và dung tích
| odel | Mô-men xoắn Sức chứa |
Tối đaOverrunning | Mô-men xoắn kéo (N · m) | Một | B | C | D | r | Trọng lượng (N) | Tải trọng vòng bi | ||||||
| Cuộc đua bên trong | Cuộc đua bên ngoài | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| N · m | r / phút | r / phút | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,01 | 0,04 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,01 | 0,05 | 12 | 17 | 40 | 17 | 36.1 | 36,45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,03 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,06 | 17 | 22 | 72 | 35 | 64 | 64,6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,04 | 0,08 | 22 | 27 | 80 | 40 | 71 | 71,6 | 1.1 | 400 | 600 | 14500 | 11700 |
Ghi chú:
Số mô hình được đánh dấu trong cuộc đua bên trong chỉ là “K” cho cả “1K” và “2K”.(Ví dụ: nhãn “BB25-K” cho cả BB25-1K và BB25-2K)
Dung sai cho Trục và Nhà ở
| Mô hình | Đường trục. | Nhà ở Dia. | |
| BB15 | BB15-2GD | 15 + 0,023 + 0,012 | 35–0.012–0.028 |
| BB17 | BB17-2GD | 17 + 0,023 + 0,012 | 40–0.012–0.028 |
| BB20 | BB20-2GD | 20 + 0,028 + 0,015 | 47–0.012–0.028 |
| BB25 | BB25-2GD | 25 + 0,028 + 0,015 | 52–0.014–0.033 |
| BB30 | BB30-2GD | 30 + 0,028 + 0,015 | 62–0.014–0.033 |
| BB35 | BB35-2GD | 35 + 0,033 + 0,017 | 72–0.014–0.033 |
| BB40 | BB40-2GD | 40 + 0,033 + 0,017 | 80–0.014–0.033 |
| Mô hình | Đường trục. | Nhà ở Dia. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0,008–0,028 | 35–0.012–0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0,008–0,028 | 40–0.012–0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0.010–0.031 | 47–0.012–0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0.010–0.031 | 52–0.014–0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0.010–0.031 | 62–0.014–0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0.012–0.037 | 72–0.014–0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0.012–0.037 | 80–0.014–0.033 |
| Mô hình | Đường trục. | Nhà ở Dia. |
| BB15-2K-K | 15–0,008–0,028 | 35–0.018–0.002 |
| BB17-2K-K | 17–0,008–0,028 | 40–0.018–0.002 |
| BB20-2K-K | 20–0.010–0.031 | 47–0.022–0.003 |
| BB25-2K-K | 25–0.010–0.031 | 52–0.022–0.003 |
| BB30-2K-K | 30–0.010–0.031 | 62–0.022–0.003 |
| BB35-2K-K | 35–0.012–0.037 | 72–0.025–0.006 |
| BB40-2K-K | 40–0.012–0.037 | 80–0.025–0.006 |
Kích thước của phím và rãnh then
| Mô hình | b2js10 | t1 | t2 | b1js9 | t | Chủng tộc bên trong Chìa khóa b × h × chiều dài |
Cuộc đua bên ngoài Chìa khóa b '× h' × chiều dài |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1,9 | 1,2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1,9 | 1,2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2,5 | 1,6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8.0 | 3.6 | 1,5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2,4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3,3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Ghi chú:
Kích thước của t2 đối với BB25-1K-K, BB25-2K-K và BB25-2GD 1K-K nông 0,5 mm so với
DIN 6885. 3.
Xử lý rãnh then trên trục sâu 0,5 mm để sử dụng khóa tiêu chuẩn DIN.
Tất cả các mô hình khác đều có thể hoán đổi kích thước cho các đối thủ cạnh tranh.
Bôi trơn
1. Vì đã bôi mỡ trước khi giao hàng nên không cần bôi mỡ trước khi sử dụng.
2. Nếu bộ ly hợp được sử dụng chất bôi trơn bằng dầu, thì chất bôi trơn bằng dầu phải luôn được bôi bên trong bộ ly hợp.
3. Không sử dụng mỡ bôi trơn hoặc chất bôi trơn có phụ gia EP.
Gắn ví dụ
