| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SUMA |
| Chứng nhận: | ISO SGS |
| Số mô hình: | ASNU20 NFS20 TFS20 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | USD150-USD200 PER PIECE |
| chi tiết đóng gói: | Hộp bằng gỗ |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |
| tên sản phẩm: | Vòng bi ly hợp Sprag ASNU20 NFS20 TFS20 | Vật chất: | Thép chịu lực GCr15 |
|---|---|---|---|
| Công suất mô-men xoắn: | 78Nm | Tốc độ quay: | 3100RPM |
| Đơn vị trọng lượng: | 0,19kg | Sự bảo đảm: | 1 năm |
| Kích thước: | 20 * 52 * 21mm | OEM: | Chấp nhận |
| Làm nổi bật: | ASNU20 Vòng bi ly hợp Sprag,Vòng bi ly hợp Sprag GCr15,TFS20 Một chiều Sprag |
||

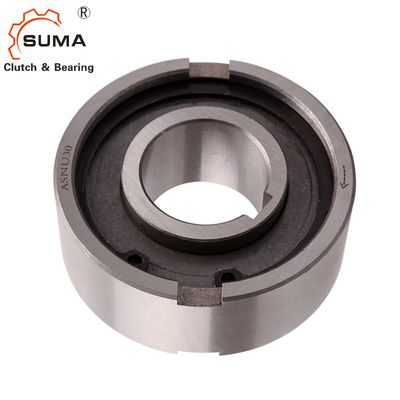

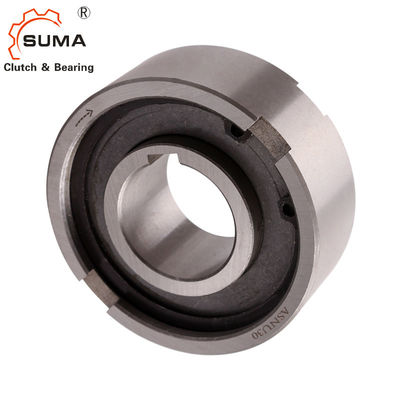

ASNU20 NFS20 TFS20 GCr15 Vòng bi ly hợp Sprag Freewheel
Đặc trưng
ASNU NFS TFS là loại con lăn không ổ trục được hỗ trợ.Vòng bi là trục hỗ trợ và tải trọng hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp khi lắp đặt.
Vì ly hợp một chiều loại ASNU NFS là loại con lăn không có ổ trục đỡ, nên cần có ổ trục để hỗ trợ tải trọng hướng tâm và hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.Cuộc đua bên trong là chìa khóa cho trục.Nòi ngoài có dung sai n6 dương, để cung cấp cho máy ép một lớp vỏ H7.
Dữ liệu kỹ thuật
| Tên sản phẩm | vòng bi ly hợp một chiều |
| Mô hình | ASNU20 |
| Vật chất | Thép Chrome GCr15 |
| Đường kính trong | 20mm |
| Đường kính ngoài | 52mm |
| Công suất mô-men xoắn | 78Nm |
| Cân nặng | 0,19kg |
| Bưu kiện | Hộp carton / Hộp gỗ |
| Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union |
| Thời gian giao hàng | 10-15 ngày |
Kích thước và dung tích
| Gõ phím | Kích thước |
TKN1) |
Overrunning Tốc độ |
Cân nặng
|
Kéo mô-men xoắn | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | S | e | f | TR | ||
| [mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
| số 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | số 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3.6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | số 8 | 3.6 | 2,6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
LƯU Ý
ASNU8-12, ASNU200 keyway tới DIN 6885. 1,
các kích thước khác đến DIN 6885.3
1) T max = 2 & lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
