| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SUMA |
| Chứng nhận: | ISO SGS |
| Số mô hình: | NF50 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | USD160-USD200 PER PIECE |
| chi tiết đóng gói: | Hộp carton |
| Thời gian giao hàng: | 10-15 ngày |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |
| tên sản phẩm: | Vòng bi ly hợp Sprag NF50 | Vật chất: | Thép chịu lực GCr15 |
|---|---|---|---|
| Tốc độ quay: | 1300RPM | Đơn vị trọng lượng: | 5,4kg |
| Sự bảo đảm: | 1 năm | Kích thước: | 50 * 130 * 80mm |
| Công suất mô-men xoắn: | 2375Nm | OEM: | Chấp nhận |
| Làm nổi bật: | Vòng bi Sprag NF50 Một chiều,Vòng bi một chiều Sprag tự do,NF50 Ly hợp Sprag Một chiều |
||

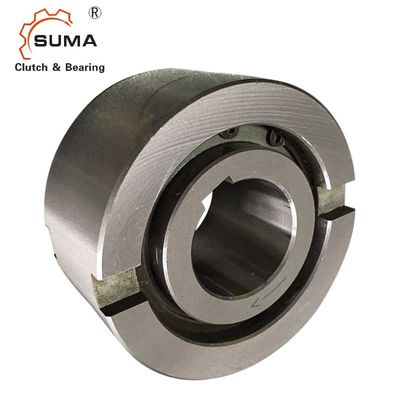

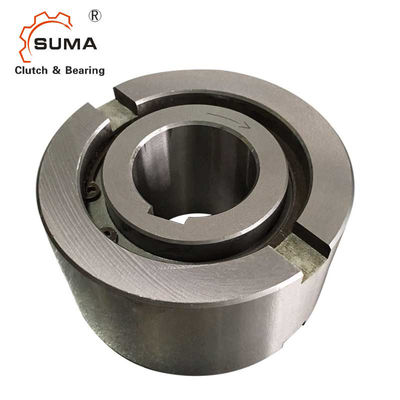

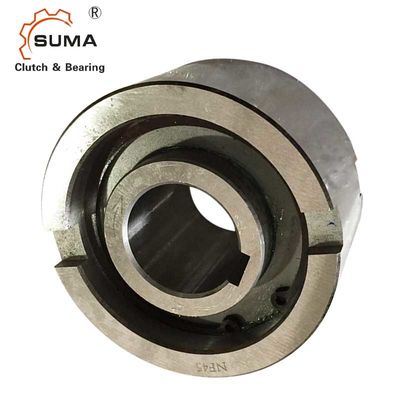

NF50 Freewheel Một chiều Sprag Bearing
Đặc trưng
Loại NF là loại con lăn không ổ trục được hỗ trợ.Vòng bi được yêu cầu để hỗ trợ trục
và tải trọng hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.
Chất bôi trơn tiêu chuẩn là dầu.Đường kính ngoài danh nghĩa là kích thước ổ bi tiêu chuẩn.Một cách sắp xếp điển hình là lắp đặt loại này cùng với một ổ trục có cùng dung sai vỏ, như được trình bày trên trang sau.Cuộc đua bên trong là chìa khóa cho trục.Nòi bên ngoài có dung sai n6 dương để tạo lực ép phù hợp với vỏ H7.Các khía bên bổ sung cung cấp cho việc truyền mô-men xoắn tích cực.
Nếu dung sai của vỏ là K6, thì không cần sử dụng các rãnh, nhưng vỏ phải đủ chắc chắn để không bị giãn nở sau khi lắp ráp.
Kích thước và dung tích
| Gõ phím | Kích thước | Tốc độ vượt mức | Cân nặng | ||||||||
| NF | dH7 | TKN1) | Nimax2) | Namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
| [mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |
| số 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | số 8 | 0,6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5,4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
LƯU Ý
1) T max = 2 × T KN
»Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn và Khớp nối
