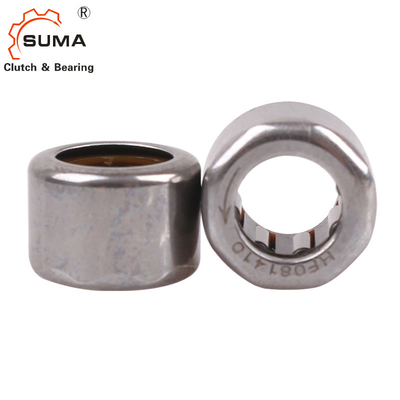

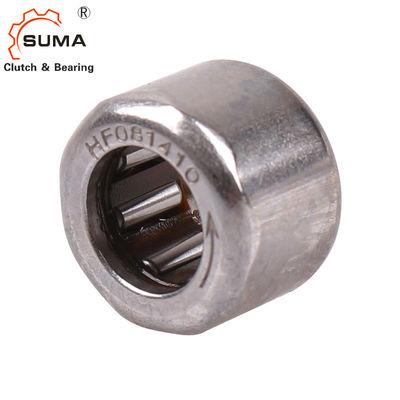

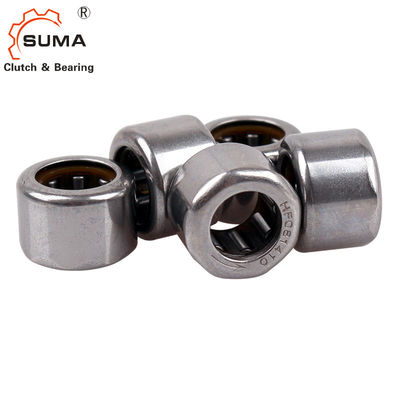

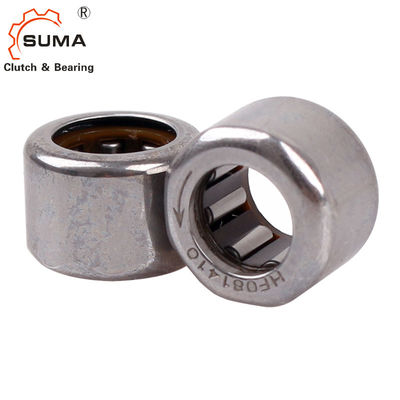

HF0612 1,76Nm Drawn Cup Một hàng một chiều Vòng bi lăn kim
Đặc trưng
Ly hợp con lăn cốc HF Drawn:
là ly hợp một chiều, truyền mômen theo một hướng;
có sẵn hoặc không có bố trí ổ trục tích hợp;
đưa ra chỉ số rất chính xác;
cho phép tần số lập chỉ mục cao;
có mô-men xoắn ma sát quá mức thấp ;
có hoặc không có mỡ bôi trơn ;
đặc biệt nhỏ gọn theo hướng xuyên tâm và do đó cho phép thiết kế cực kỳ nhỏ gọn ;
phù hợp vớinhà ở vật liệu làm từ thép, kim loại nhẹ hoặc nhựa ;
có thể được kết hợp vớicốc vẽlăn kim vòng bi với kết thúc mở HKvàcốc vẽlăn kim vòng bi với kết thúc đóng BK ;
có một loạt các ứng dụng, ví dụ như ly hợp lập chỉ mục, ly hợp dừng lùi và ly hợp chạy quá mức.
Kích thước và dung tích
Đường trục. | Chỉ định vòng bi | Đa số | Kích thước |
Được phép Mô-men xoắn |
Giới hạn tốc độ | ||||
Fw | D | C |
Trục quay Min-1 |
Vòng ngoài xoay Min-1 | |||||
mm | Lò xo nhựa | Lò xo thép | g | mm | Nm | vòng / phút | vòng / phút | ||
3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | |
4 | HF0406KF | - | 1 | 4 | số 8 | 6 | 0,34 | 34000 | 8000 |
HF0406KFR | - | 1 | 4 | số 8 | 6 | 0,1 | 34000 | 8000 | |
6 | HF0608KF | 2,8 | 6 | 10 | số 8 | 1,5 | 20000 | 11000 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
số 8 | HF0812KF | HF0812 | 3.5 | số 8 | 12 | 12 | 3,15 | 17000 | 12000 |
HF0812KFR | HF0812R | 3.5 | số 8 | 12 | 12 | 4 | 17000 | 12000 | |
- | HF061210 | 3.2 | số 8 | 12 | 10 | 3 | 16000 | 12000 | |
- | HF081410 | 3.6 | số 8 | 14 | 10 | 4,6 | 15000 | 11000 | |
- | HF081610 | 4.1 | số 8 | 16 | 10 | 5.5 | 15000 | 11000 | |
- | HF081412 | 4 | số 8 | 14 | 12 | 5 | 16000 | 12000 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1,5 | 14000 | 11000 | |
12 | - | HF1216 | 11 | 12 | 18 | 16 | 12,2 | 11000 | 8000 |
14 | - | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 |
16 | - | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 |
18 | - | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 |
20 | - | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 |
25 | - | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
30 | - | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
35 | - | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
