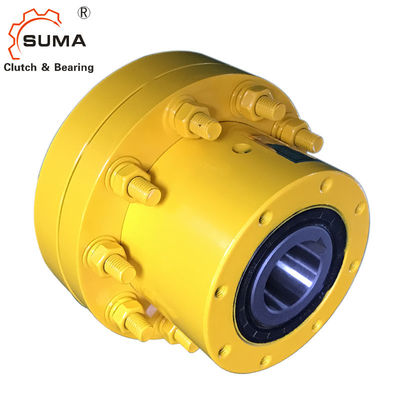

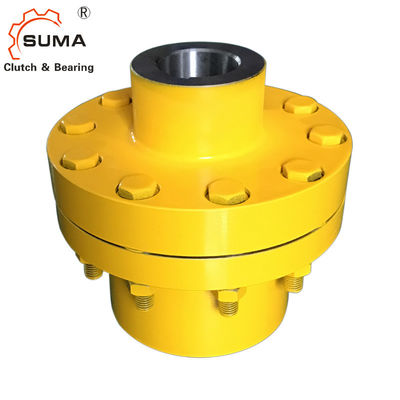

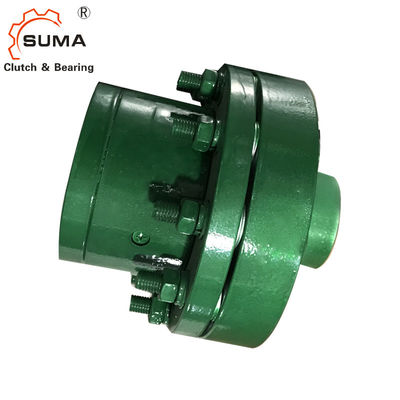

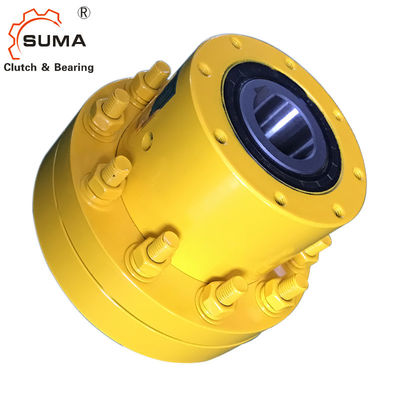

CKL-B Khớp nối 1 chiều Ly hợp quay ngược
Đặc trưng
Loại CKL-B là một loại trang sức tự do kiểu phun, khép kín, được làm kín và được hỗ trợ bằng ổ trục.Nó chủ yếu được sử dụng trong trường hợp tốc độ chạy quá mức cao và tốc độ khởi động thấp hơn.Nó cần dầu mỡ khi sử dụng.
Nó có đặc tính và kích thước giống như CKL-A.
Sự kết hợp này được sử dụng như ly hợp chạy quá tốc và được sử dụng rộng rãi trong cơ chế đóng gói, giao thông.và metallury.mine, v.v.
Dữ liệu kỹ thuật
Mô hình | CKL-B35110 | |
Mô-men xoắn (Nm) | 580 | |
Tốc độ vượt mức (vòng / phút) | Cuộc đua bên trong | 2500 |
Cuộc đua bên ngoài | 740 | |
Kích thước đường đua bên trong (mm) | 35 | |
Kích thước đường đua bên ngoài (mm) | 110 | |
Độ dày (mm) | 168 | |
Trọng lượng (Kg) | 17 |
Kích thước và dung tích
Gõ phím | Trên danh nghĩa Mô-men xoắn Nm |
Overrunning Giới hạn tốc độ |
Kích thước trong Cintour mm |
Cân nặng | |||||||||
n phút | n tối đa | d H7 |
d1 H7 |
D | D1 H7 |
L | L1 | L2 | B | bn × tn | Kilôgam | ||
CKL-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127,5 | 50 | 60 | 17,5 | 4 × 1,8 | 6.4 |
CKL-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5 x 2,3 | 11 |
CKL-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6 x 2,8 | 17 |
CKL-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6 x 2,8 | 19 |
CKL-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6 x 2,8 | 19 |
CKL-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14 x 3,8 | 31 |
CKL-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233,5 | 100 | 104 | 29,5 | 16 × 4,3 | 47 |
CKL-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18 × 4,4 | 49 |
CKL-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312,5 | 140 | 134 | 38,5 | 20 x 4,9 | 90 |
CKL-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22 x 4,9 | 107 |
CKL-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25 x 6,4 | 170 |
CKL-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40,5 | 28 x 6,4 | 230 |
Gắn ví dụ
Ứng dụng
