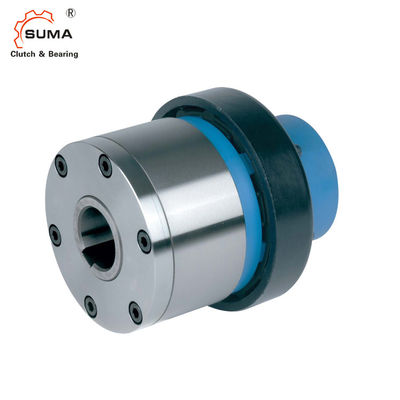

ESG2 Overrunning GCr15 Indexing Freewheel Clutch
Tính năng
Loại RIZ..ESG2 là lực nâng ly tâm ra khỏi bánh lái tự do kiểu tia khi vòng đua bên trong chạy quá mức.Chỉ có cuộc đua này được thiết kế để chạy tự do.
Nó là một bộ phận khép kín được thiết kế cho các ứng dụng ly hợp chạy quá tốc độ.Thường được sử dụng trong các ổ đĩa thu thập thông tin nơi tốc độ chạy vượt mức cao, nhưng tốc độ lái xe thấp và không vượt quá tốc độ lái xe tối đa được chỉ định trong bảng.
Đây là loại RIZ (& raquo; xem trang 84 để biết thêm thông tin) được trang bị khớp nối đàn hồi ES và nắp G2.Loại ES là một khớp nối chắc chắn, tiết kiệm và phù hợp với nhiều ứng dụng.
Vòng đua bên trong phải chạy quá mức và sẽ được kết nối với trục máy được dẫn động.Khi đơn đặt hàng hoàn tất, thiết bị sẽ được cung cấp mỡ bôi trơn, sẵn sàng để lắp đặt theo chiều ngang hoặc chiều dọc.
Kích thước và dung tích
Gõ phím | Kích thước |
|
|
Tốc độ |
|
Cân nặng | |||||
RIZ..ESG2 | dH7 | ES | TKN | nmax1) | nmin2) | nmax3) | dK1H7 | D | L1 | b1 | |
[mm] | [Nm] | [phút-1] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | ||
30 | 10 | 80 | 290 | 700 | 9000 | 10 .. 45 | 100 | 68 | 17 | 5 | |
35 | 16 | 250 | 280 | 670 | 8500 | 10 .. 50 | 110 | 74 | 19 | 6.6 | |
40 | 25 | 400 | 260 | 630 | 7500 | 15 .. 55 | 125 | 86 | 22 | 9,9 | |
45 | 40 | 625 | 255 | 610 | 6700 | 20 .. 60 | 130 | 86 | 26 | 11.3 | |
50 | 63 | 1000 | 235 | 560 | 6000 | 20 .. 70 | 150 | 94 | 30 | 16,7 | |
60 | 100 | 1600 | 210 | 510 | 5300 | 25 .. 75 | 170 | 114 | 35 | 24 | |
70 | 160 | 2500 | 195 | 470 | 4000 | 30 .. 80 | 190 | 134 | 41 | 32,5 | |
80 | 400 | 5000 | 155 | 375 | 4000 | 45 .. 100 | 210 | 144 | 56 | 52 | |
90 | 630 | 7500 | 145 | 350 | 3000 | 60 .. 120 | 230 | 158 | 64 | 78 | |
100 | 1000 | 12500 | 140 | 340 | 2400 | 75 .. 140 | 270 | 182 | 75 | 136 | |
130 | 1600 | 20000 | 130 | 320 | 2400 | 90 .. 160 | 310 | 212 | 85 | 199 |
LƯU Ý
1) Tốc độ truyền mô-men xoắn cực đại cho phép này không được vượt quá khi truyền mô-men xoắn
2) Chủng tộc bên trong
Tốc độ chạy quá mức cho phép tối thiểu n min này không được giảm khi vận hành liên tục.
Có thể giảm tốc độ tối thiểu này theo yêu cầu
3) Chủng tộc bên trong
Chìa khóa dẫn đến DIN 6885.11
Khi đặt hàng, vui lòng chỉ định đường kính lỗ khoan dk và hướng quay nhìn từ mũi tên & bdquo; A & ldquo;: & bdquo; R & ldquo;Chủng tộc bên trong
vượt qua theo chiều kim đồng hồ, & bdquo; L & ldquo;Cuộc đua bên trong vượt qua theo hướng ngược chiều kim đồng hồ & raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
