| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | AL30 KEED2 |

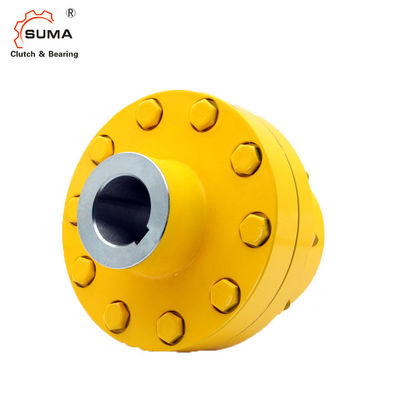

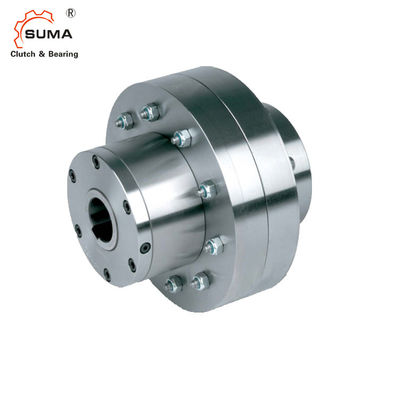

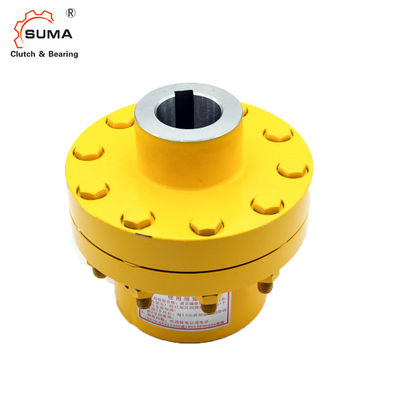

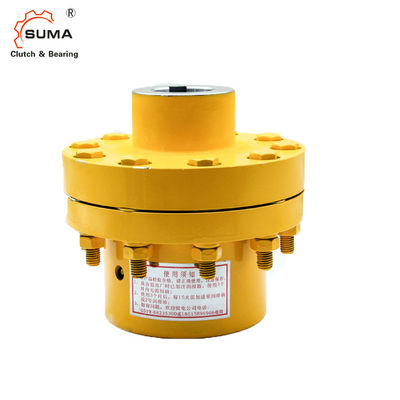

KEED2 Vòng bi ly hợp chống tràn tự do KEED2
Đặc trưng
Loại AL..KEED2 là loại bánh lăn tự do, khép kín, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ trục dòng 160 ...Đơn vị được cung cấp dầu bôi trơn.
Sự kết hợp này được sử dụng làm ly hợp chạy quá tốc như được hiển thị ở trang sau.Trong thiết kế này, một bánh lăn tự do AL tiêu chuẩn được kết nối với một khớp nối linh hoạt để lắp trong dòng.
Loại KEE là một khớp nối hiệu suất cao được sử dụng để giảm rung động xoắn và chấp nhận sự sai lệch mà không có tải trọng chịu lực vượt quá.Nắp D2 được sử dụng để đóng thiết bị.Nó được trang bị hai vít để đổ dầu, xả và cấp.Chúng tôi khuyên bạn nên cung cấp đơn vị được lắp ráp.
Vui lòng chỉ định hướng quay bên trong được nhìn thấy từ mặt bích D2.Tham khảo danh mục của nhà sản xuất để kiểm tra lựa chọn khớp nối.
Dữ liệu kỹ thuật
| Tên sản phẩm | vòng bi ly hợp chạy quá mức |
| Mô hình | AL30 KEED2 |
| Vật chất | GCr15 |
| Đường kính trong | 30mm |
| Đường kính ngoài | 100mm |
| Tốc độ vượt trội trong cuộc đua | 4100r / phút |
| Cuộc đua bên ngoài tốc độ vượt trội | 1300r / phút |
| Cân nặng | 11kg |
| Công suất mô-men xoắn | 500Nm |
| Ứng dụng | Hộp giảm tốc, Máy in, Máy Texitle, Băng tải, Ngành muối |
| Bưu kiện | Hộp gỗ, ống, ròng rọc, v.v. |
| Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union, Paypal |
Kích thước và dung tích
| Gõ phím | Kích thước |
|
|
Tốc độ vượt mức |
|
Cân nặng | |||||
| AL..KEED2 | dH7 | KEE | TKN | nimax1) | namax2) | dKH7 | D | L1 | D6 | L6 | |
| [mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | ||
| 12 | 2 | 55 | 2500 | 6000 | 12 ... 25 | 62 | 42 | 97 | 35 | 3 | |
| 15 | 3 | 122 | 1900 | 6000 | 16 ... 30 | 68 | 52 | 112 | 40 | 4.4 | |
| 20 | 3 | 122 | 1600 | 5600 | 16 ... 30 | 75 | 57 | 112 | 40 | 4,6 | |
| 25 | 4 | 288 | 1400 | 4500 | 20 ... 40 | 90 | 60 | 130 | 50 | 6.4 | |
| 30 | 5 | 500 | 1300 | 4100 | 20 ... 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 725 | 1100 | 3800 | 25 ... 65 | 110 | 74 | 190 | 75 | 17 | |
| 40 | 6 | 1025 | 950 | 3400 | 25 ... 65 | 125 | 86 | 190 | 75 | 19 | |
| 45 | 6 | 1050 | 900 | 3200 | 25 ... 65 | 130 | 86 | 190 | 75 | 19 | |
| 50 | 7 | 1750 | 850 | 2800 | 30 ... 75 | 150 | 92 | 225 | 90 | 31 | |
| 55 | số 8 | 2625 | 720 | 2650 | 35 ... 90 | 160 | 104 | 270 | 100 | 47 | |
| 60 | số 8 | 2750 | 680 | 2450 | 35 ... 90 | 170 | 114 | 270 | 100 | 49 | |
| 70 | 10 | 5750 | 580 | 2150 | 45 ... 110 | 190 | 134 | 340 | 140 | 90 | |
| 80 | 11 | 8500 | 480 | 1900 | 55 ... 125 | 210 | 144 | 380 | 160 | 107 | |
| 90 | 12 | 13750 | 380 | 1700 | 65 ... 140 | 230 | 158 | 440 | 180 | 170 | |
| 100 | 14 | 20000 | 350 | 1450 | 75 ... 160 | 270 | 182 | 500 | 200 | 230 | |
| 120 | 16 | 30000 | 250 | 1250 | 85 ... 180 | 310 | 202 | 560 | 220 | 330 | |
| 150 | 18 | 43750 | 180 | 980 | 95 ... 200 | 400 | 246 | 640 | 250 | 500 | |
| 200 | 22 | 97500 | 120 | 750 | 125 ... 250 | 520 | 326 | 880 | 320 | 965 | |
| 250 | 28 | 250000 | 100 | 620 | 160 ... 320 | 610 | 396 | 1160 | 400 | 1725 | |
| ALM..KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20 ... 40 | 90 | 60 | 130 | 50 | 6.4 |
| 30 | 5 | 588 | 1000 | 2500 | 20 ... 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 838 | 900 | 2400 | 25 ... 65 | 110 | 74 | 190 | 75 | 17 | |
GHI CHÚ
1) Cuộc đua nội bộ vượt qua
2) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
Khi đặt hàng, vui lòng ghi rõ bore & oslash;dk và hướng của
xoay được nhìn từ mũi tên & bdquo; A & ldquo ;: & bdquo; R & ldquo;Cuộc đua nội bộ vượt qua trong
theo chiều kim đồng hồ, & bdquo; L & ldquo;Cuộc đua bên trong vượt qua trong cuộc đối đầu-
chiều kim đồng hồ
& raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
Gắn khớp nối
