Vòng bi ly hợp quá mức
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | BD20 |

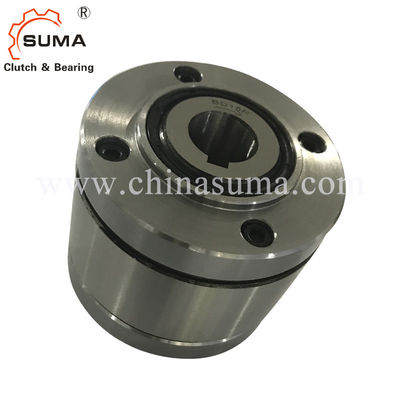

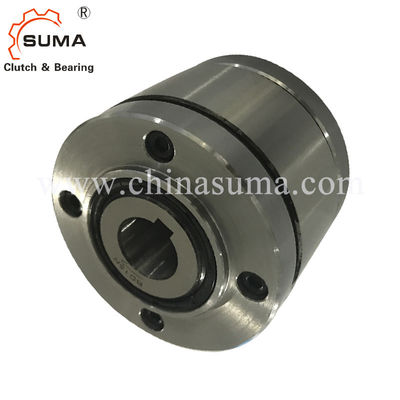

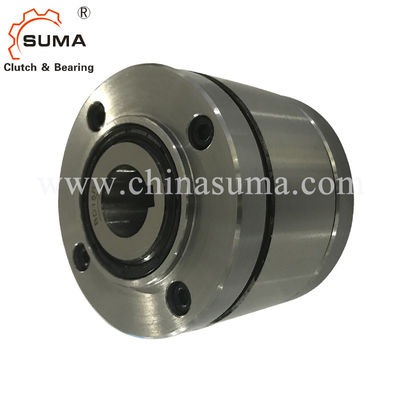

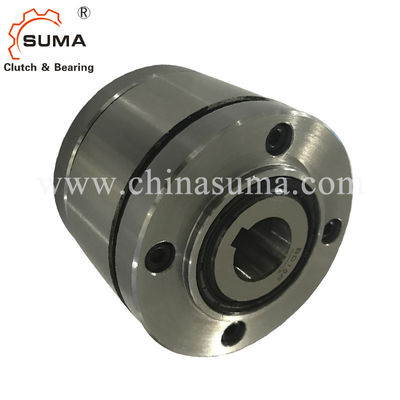

BD20 Hoàn chỉnh Freewheel 1700RPM Vòng bi ly hợp ép xung
Đặc trưng
Hoàn thành Freewheels BD & hellip;X là những viên ngọc tự do kiểu phun kín có ổ bi và chốt nâng X. Chúng được cung cấp đầy dầu.Bộ phận nâng rời X đảm bảo hoạt động quay vòng tự do không bị mài mòn khi vòng trong quay ở tốc độ cao.
Các viên ngọc tự do BD & hellip;X được sử dụng làm:
➧ Điểm dừng
➧ Ly hợp quá mức
cho các ứng dụng có hoạt động quay vòng tự do tốc độ cao và khi được sử dụng như một ly hợp chạy quá tốc với hoạt động lái xe tốc độ thấp.
Mô-men xoắn danh định lên đến 42 500 Nm.
Lỗ khoan lên đến 150 mm.
Dữ liệu kỹ thuật
| Mục | BD20 |
| Đường kính trong. | 20 mm |
| Đường kính ngoài. | 106 mm |
| Chiều rộng | 77 mm |
| Mô-men xoắn | 420 Nm |
| Cân nặng | 3,8 kg |
| Hải cảng | Thượng Hải; Ninh Ba |
| Thời gian giao hàng | 10-15 ngày |
| Bưu kiện | gói gỗ, gói carton, v.v. |
| Ứng dụng | Băng tải, động cơ điện, thang máy gầu, v.v. |
Kích thước và dung tích
|
Miễn phí kích thước gót chân |
Gõ phím |
Nôm na mô-men xoắn inal |
Tăng Sprag ở tốc độ vòng trong tối thiểu-1 |
Tối đatốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Ổ đĩa vòng ngoài min-1 | mm |
Chán d dard mm |
mm | tối đamm | B mm |
D mm |
F mm |
G ** | H mm |
K mm |
L mm |
R mm |
S mm |
T mm |
Z ** |
Wei ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | số 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | số 8 | 150 | 150 | 4,5 | 190 | số 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | số 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | số 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | số 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.Xem trang 14 để xác định mômen lựa chọn.
Keyway theo DIN 6885, trang 1 & bull;Dung sai chiều rộng rãnh then JS10.
* Keyway theo DIN 6885, trang 3 & bull;Dung sai chiều rộng rãnh then JS10.
** Z = Số lỗ đã khai thác G trên đường tròn sân T.
Gắn ví dụ
Hoàn chỉnh Freewheel BD 45 SX như một ly hợp chống tràn trên đầu trục của ổ đĩa chính quay tốc độ cao của máy dệt.Nhông xích được liên kết với một ổ phụ.Trong hoạt động bình thường (hoạt động quay tự do), vòng trong vượt ra ngoài và vòng ngoài dừng lại với chốt trên đĩa xích.Trong quá trình thiết lập, máy được dẫn động bằng bộ truyền động aux i-liary đang chạy chậm thông qua bộ truyền động xích và bánh đà tự do đang hoạt động trong quá trình dẫn động.Với tốc độ cao của vòng trong trong hoạt động quay tự do, kiểu nâng loại X được sử dụng;các vòi hoạt động trong hoạt động quay tự do mà không cần tiếp xúc và do đó không bị mài mòn.
Gắn
Phần đính kèm của khách hàng được căn giữa theo đường kính R và bắt vít vào mặt.Phi công trên nắp đặc biệt thích hợp để mài các bộ phận nhỏ hơn và hẹp hơn (nhông xích, bánh răng, v.v.).Khách hàng phải cung cấp các vít siết có độ dài cần thiết để lắp bộ phận đính kèm.
Dung sai của trục phải là ISO h6 hoặc j6 và dung sai của đường kính hoa tiêu R của bộ phận đính kèm phải là ISO H7 hoặc J7.
Ví dụ để đặt hàng
Freewheel kích thước BD 30, loại có chốt nâng X
và lỗ khoan 45 mm:
&bò đực;BD 30 DX, d = 45 mm
