| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | BB20 BB201K-K BB20 2K-K |

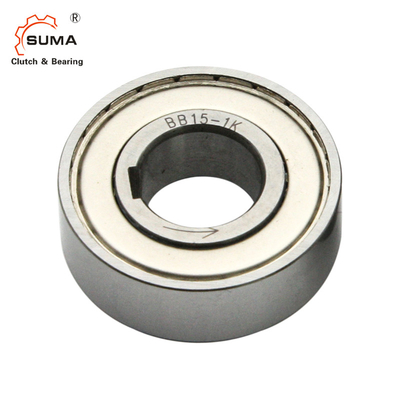

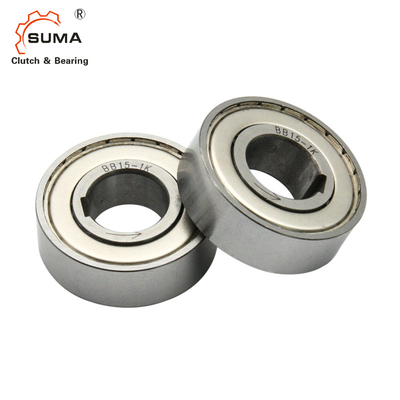

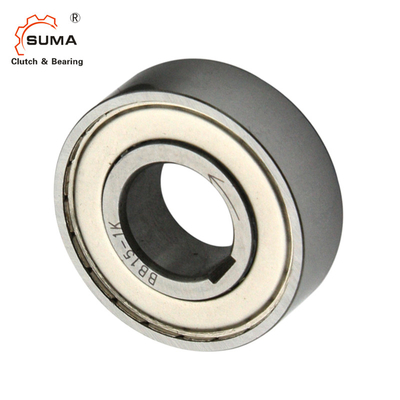

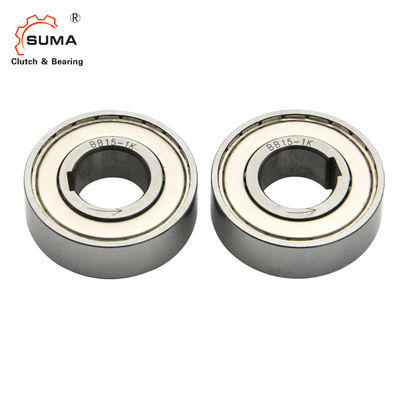

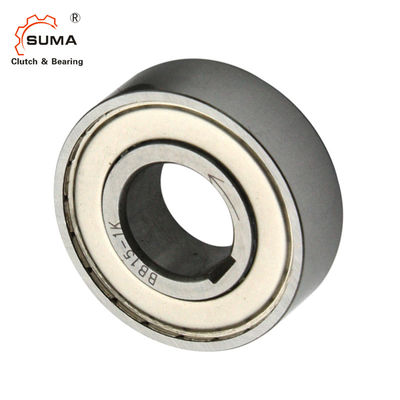

BB20 BB201K-K BB20 2K-K Backstop Clutch Cam Clutch
Một cách Sprag Clutch Bearings
Đặc điểm củaLối đệm ly hợp
1. BB series Cam Clutch được thiết kế để cài đặt áp dụng.
2. BB-1K-K và BB-2GD 1K-K series có một keyway trên cuộc đua bên trong. Keyways, ngoại trừ kích thước 25 là
được sản xuất theo DIN 6885. 3, BB40-1K-K và BB40-2GD 1K-K được sản xuất theo DIN 6885. 1.

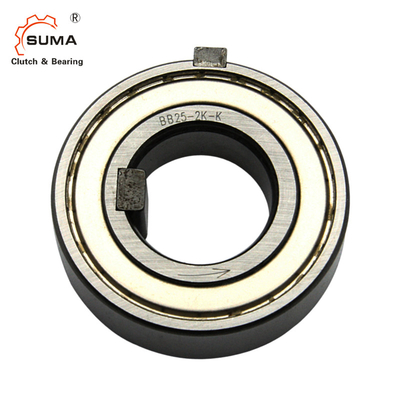

3. Dòng BB-2K-K có một lối vào cả hai chủng tộc bên trong và bên ngoài.
-K-K là chìa khóa được vận chuyển cùng với Cam Clutch.
4Các kích thước nhiễu chính xác tại trục và nhà chứa phải được duy trì để có được hiệu suất vòng bi và ly hợp tối đa.
5Xem bảng cho dung sai của trục và nhà ở cho mỗi loạt.
Dữ liệu kỹ thuậtLối đệm ly hợp
Kích thước và năng lực
| Mô hình | Vòng xoắn Công suất |
Max, vượt quá. | Động lực kéo (N·m) | A | B | C | D | r | Trọng lượng (N) | |||||
|
Bên trong Loài người |
Bên ngoài Loài người |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
| Số m | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
Lưu ý:
Số mô hình được đánh dấu trên đường đua bên trong chỉ là K cho cả 1K và 2K (Ví dụ: dấu hiệu BB25-K cho cả BB25-1K và BB25-2K)
Kích thước của chìa khóa và cổng chìa khóa
| Mô hình | b2js10 | t1 | t2 | b1js9 | t | Cuộc đua nội bộ Chìa khóa b×h×chiều dài |
chủng tộc bên ngoài Chìa khóa b'× h' ×dài |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | ️ | ️ | ️ | ️ |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | ️ | ️ | ️ | ️ |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | ️ | ️ | ️ | ️ |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | ️ | ️ | ️ | ️ |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | ️ | ️ | ️ | ️ |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | ️ | ️ | ️ | ️ |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | ️ | ️ | ️ | ️ |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Lưu ý:
Kích thước của t2 cho BB25-1K-K, BB25-2K-K và BB25-2GD 1K-K là 0,5 mm nông so với
DIN 6885. 3.
Xử lý đường khóa trên trục sâu 0,5 mm để sử dụng khóa tiêu chuẩn DIN.
Tất cả các mô hình khác đều có thể thay thế kích thước với các đối thủ cạnh tranh.
6. BB, BB-1K và BB-2K Máy ly hợp, được hỗ trợ và cung cấp bằng mỡ có bảo vệ niêm phong bụi
chống lại các hạt từ 0,25mm trở lên, trong khi các ly hợp BB-2GD và BB-2GD-1K, rộng hơn 5mm so với loạt BB tiêu chuẩn, có niêm phong môi đặc biệt để bảo vệ hiệu quả chống lại mọi loại bụi.
7Mũi tên trên chủng tộc bên trong cho thấy hướng tham gia của chủng tộc bên trong.
8Để cài đặt ly hợp, sử dụng một công cụ nén đường kính thích hợp để áp dụng áp lực đồng đều trên toàn bộ mặt của đường đua bên trong và bên ngoài.
9- Đừng đập hoặc áp dụng cú sốc khác cho ly hợp.
10Hãy chắc chắn rằng nhà chứa có đủ sức mạnh để chịu được áp lực cần thiết cho việc lắp đặt máy ép của ly hợp.
11- Phạm vi nhiệt độ hoạt động: 30 °C đến + 100 °C (Hãy tham khảo ý kiến chúng tôi về nhiệt độ vượt quá phạm vi này).
Lôi trơn
1Vì mỡ đã được áp dụng trước khi giao hàng, không cần phải áp dụng mỡ trước khi sử dụng.
2Nếu ly hợp được sử dụng với dầu bôi trơn, dầu bôi trơn nên được áp dụng bên trong đơn vị luôn luôn.
3Không sử dụng chất mỡ hoặc dầu bôi trơn với chất phụ gia EP.
