| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | CK-A4090 |

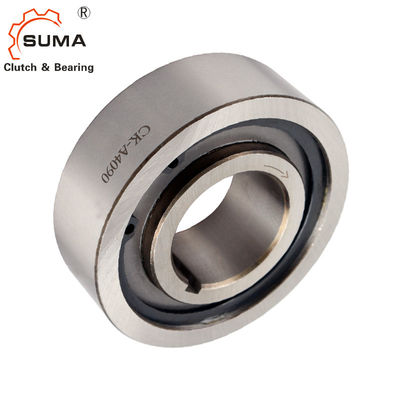

CK-A4090 CKA4090 Sprag Backstop Một chiều Vòng bi ly hợp
Đặc trưng
Loại CK-A là mộtloại bong gânfreewheelkhông mang hỗ trợ.Đường kính định hướng-đường kính danh nghĩa là kích thước vòng bi tiêu chuẩn.Cần có vòng bi để hỗ trợ tải dọc trục và hướng tâm.Các đơn vị được giao dầu mỡ Bôi trơn.
Cách sắp xếp tiêu chuẩn là lắp đặt loại này bên cạnh một ổ trục có cùng dung sai đường kính vỏ.Vòng đua bên trong và vòng đua bên ngoài được thiết kế với trục và lỗ.
Dòng máy này được sử dụng rộng rãi trong hệ thống máy móc băng tải, lưu trữ, đóng gói, in ấn, làm giấy, dệt, hóa chất, y tế, thực phẩm, v.v.
Kích thước và dung tích
|
Mô hình
|
Mô-men xoắn danh nghĩa
|
Tốc độ giới hạn quá mức (r / min)
|
Kích thước [mm] |
Ổ đỡ trục
|
Cân nặng
|
||||||
| Cuộc đua bên ngoài | Chủng tộc bên trong | ||||||||||
| [Nm] | Chủng tộc bên trong | Cuộc đua bên ngoài | D [h7] | B | bwxtw | d [h7] | C | bnxtn | [Kilôgam] | ||
| CK-A1542 | 54 | 1750 | 500 | 42 | 23 | 3x1,8 | 15 | 24 | 3x1.4 | 6302 | 0,17 |
| CK-A1747 | 75 | 1575 | 400 | 47 | 23 | 3x1,8 | 17 | 24 | 3x1.4 | 6304 | 0,21 |
| CK-A2052 | 95 | 1400 | 400 | 52 | 23 | 3x1,8 | 20 | 24 | 3x1.4 | 6305 | 0,25 |
| CK-A2562 | 145 | 1260 | 350 | 62 | 23 | 4x2,5 | 25 | 24 | 4x1,8 | 6306 | 0,35 |
| CK-A3072 | 208 | 1050 | 300 | 72 | 23 | 5x3.0 | 30 | 24 | 5x2,3 | 6307 | 0,47 |
| CK-A3580 | 340 | 815 | 200 | 80 | 28 | 8x4.0 | 35 | 30 | 6x2,8 | 6308 | 0,69 |
| CK-A4090 | 462 | 700 | 200 | 90 | 28 | 8x4.0 | 40 | 30 | 6x2,8 | 6309 | 0,87 |
| CK-A45100 | 783 | 560 | 200 | 100 | 28 | 8x4.0 | 45 | 30 | 6x2,8 | 6310 | 1,07 |
| CK-A50110 | 850 | 525 | 180 | 110 | 28 | 10x5.0 | 50 | 30 | 8x3,3 | 6311 | 1.59 |
| CK-A60130 | 1050 | 490 | 180 | 130 | 34 | 10x5.0 | 60 | 36 | 8x3,3 | 6312 | 2,16 |
| CK-A65140 | 1224 | 490 | 180 | 140 | 34 | 10x5.0 | 65 | 36 | 10x3,3 | 6313 | 2,49 |
|
CK-A70150 |
1850 | 455 | 150 | 150 | 40 | 10x5.0 | 70 | 42 | 10x3,3 | 6314 | 3,36 |
|
CK-A75160 |
2140 | 455 | 150 | 160 | 40 | 12x5.0 | 75 | 42 | 12x3,3 | 6315 | 3,81 |
| CK-A80170 | 2450 | 420 | 150 | 170 | 40 | 12x5.0 | 80 | 42 | 12x3,3 | 6316 | 4,29 |
| CK-A1250 | 31,5 | 1750 | 400 | 50 | 22 | 3x1,8 | 12 | 24 | 3x1.4 | 0,24 | |
| CK-A1855 | 50.0 | 1575 | 350 | 55 | 22 | 4x2,5 | 18 | 24 | 4x1,8 | 0,28 | |
| CK-A2060 | 63.0 | 1600 | 350 | 60 | 22 | 6x3,5 | 20 | 24 | 6x2,8 | 0,33 | |
|
CK-A2563 |
100 | 1260 | 350 | 63 | 24 | 6x3,5 | 25 | 26 | 6x2,8 | 0,37 | |
| CK-A2563T | 140 | 1260 | 350 | 63 | 30 | 6x3,5 | 25 | 32 | 8x3,3 | 0,68 | |
| CK-A2870 | 180 | 1050 | 300 | 70 | 30 | 8x4.0 | 28 | 32 | 8x3,3 | 0,60 | |
| CK-A3080T | 340 | 875 | 200 | 80 | 30 | 8x4.0 | 30 | 32 | 8x3,3 | 0,75 | |
| CK-A3585 | 400 | 815 | 200 | 85 | 30 | 8x4.0 | 35 | 32 | 8x3,3 | 1,00 | |
| CK-A35100 | 780 | 875 | 200 | 100 | 32 | 10x5.0 | 35 | 34 | 10x3,3 | 1,34 | |
| CK-A35140 | 1000 | 490 | 180 | 140 | 35 | 8x4.0 | 35 | 35 | 10x3,5 | 3,28 | |
| CK-A40100 | 780 | 560 | 200 | 100 | 34 | 10x5.0 | 40 | 34 | 10x3,3 | 1,20 | |
| CK-A40110 | 850 | 700 | 180 | 110 | 32 | 10x5.0 | 40 | 34 | 10x3,3 | 1.19 | |
| CK-A50125 | 1000 | 490 | 180 | 125 | 36 | 14x5,5 | 50 | 35 | 14x3,8 | 2,21 | |
| CK-A50130 | 1050 | 560 | 180 | 130 | 36 | 14x5,5 | 50 | 38 | 14x3,8 | 3.02 | |
| CK-A55160 | 2000 | 455 | 150 | 160 | 52 | 16x6.0 | 55 | 55 | 16x4,3 | 6,96 | |
| CK-A58130 | 1050 | 490 | 180 | 130 | 36 | 14x5,5 | 58 | 38 | 14x3,8 | 2,60 | |
| CK-A60180 | 2000 | 420 | 140 | 180 | 52 | 18x6.0 | 60 | 52 | 18x4,4 | 7.40 | |
Gắn và Khớp nối
