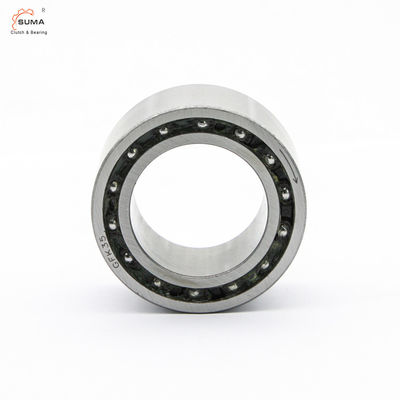

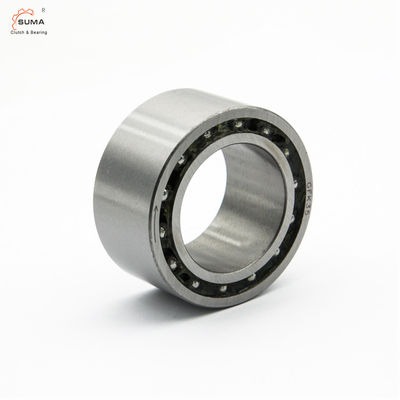

GFK25 FGK25 Freewheel One Way Clutch Backstop
Các vòng bi ly hợp cho máy móc đóng gói
Đặc điểm của vòng bi một chiều GFK
GFK20 Overrunning Clutch Có thể được sử dụng như:
1. overrunning clutch
2.Backstop clutch
3.đồng hợp chỉ số
Kích thước và Capacities ofGFK vòng bi một chiều
Loại | Kích thước |
TCN1) |
Tốc độ vượt quá |
Lối xích loạt
|
Trọng lượng | ||||||||
Vòng xoắn Dyn. |
Quả bóng Dyn. |
Vòng xoắn ngay lập tức |
Quả bóng ngay lập tức |
||||||||||
GFK |
d | nimax2) | namax3) | C | C | C0 | C0 | D | L | r | |||
[mm] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
Lưu ý
1) Tmax = 2 × TKN
️ Xem phần chọn từ trang 10 đến 13
2) Sự vượt quá chủng tộc nội bộ
3) Sự vượt quá chủng tộc bên ngoài
Xem hướng dẫn lắp đặt và bảo trì trang 16-19
Lắp đặt và nốiGFK vòng bi một chiều

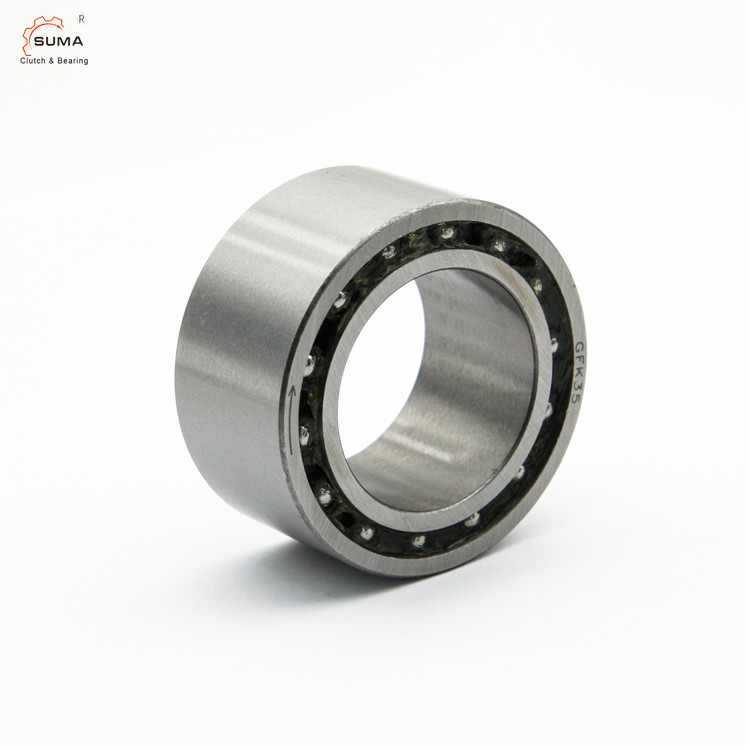

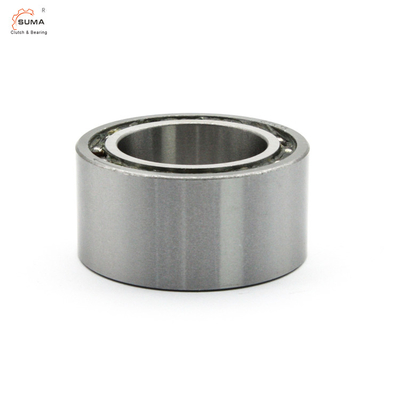

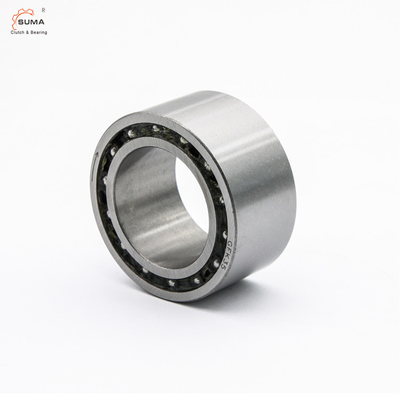

Hình ảnh củaGFK vòng bi một chiều
