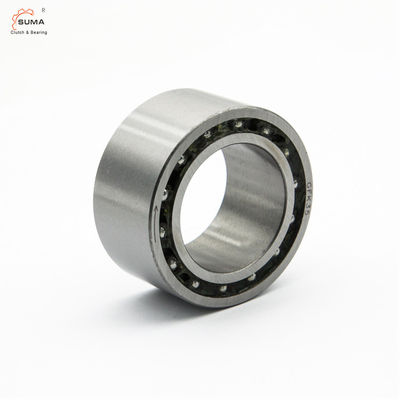

GFK45 FGK45 Một chiều Freewheel Clutch Overrunning Clutch Bearing
Đặc điểm của GFK Overrunning Clutch Bearings
GFK20 Overrunning Clutch Có thể được sử dụng như:
1. overrunning clutch
2.Backstop clutch
3.đồng hợp chỉ số
Kích thước và Capacities ofNâng cao hơn vòng bi ly hợp
Loại | Kích thước |
TCN1) |
Tốc độ vượt quá |
Lối xích loạt
|
Trọng lượng | ||||||||
Vòng xoắn Dyn. |
Quả bóng Dyn. |
Vòng xoắn ngay lập tức |
Quả bóng ngay lập tức |
||||||||||
GFK |
d | nimax2) | namax3) | C | C | C0 | C0 | D | L | r | |||
[mm] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
Lưu ý
1) Tmax = 2 × TKN
️ Xem phần chọn từ trang 10 đến 13
2) Sự vượt quá chủng tộc nội bộ
3) Sự vượt quá chủng tộc bên ngoài
Xem hướng dẫn lắp đặt và bảo trì trang 16-19
Lắp đặt và nốiGFK vượt quá vòng bi ly hợp

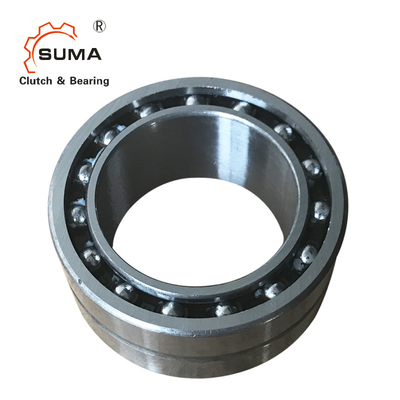

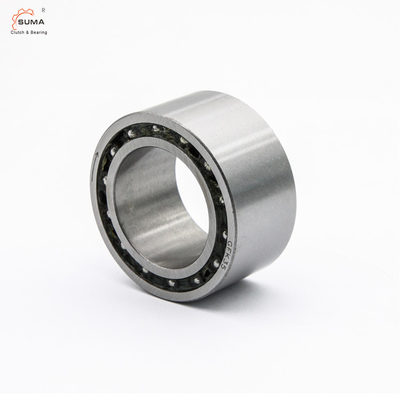

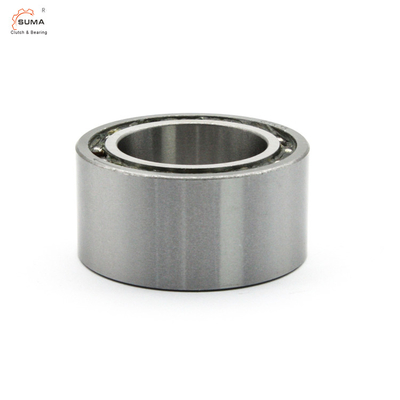

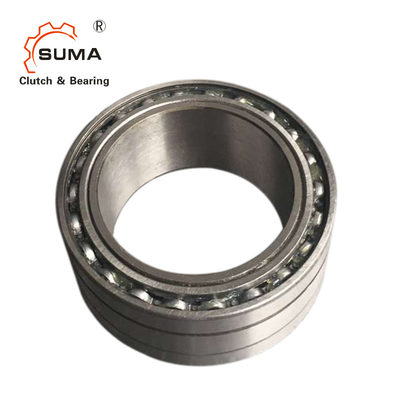

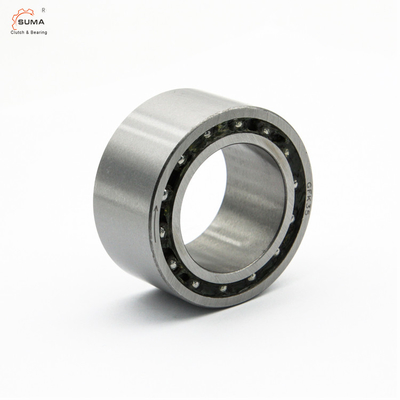

Hình ảnh củaGFK vượt quá vòng bi ly hợp
