| Place of Origin | CHINA |
| Hàng hiệu | SUMA |
| Số mô hình | BS85-70 BS85-75 BS85-80 BS85-85 |

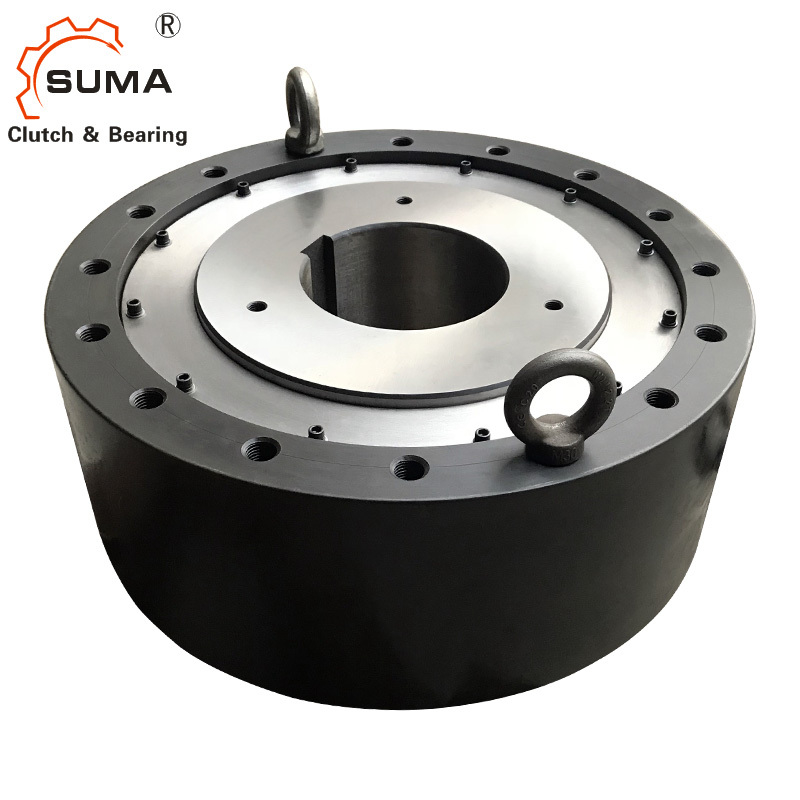

BS85 BS85-70 BS85-75 BS85-80 BS85-85 Vòng bi một chiều Backstop Clutch Cam Clutch
Đặc điểm của bánh tự doBackstop Clutch
Các bộ máy ly hợp cam BS được thiết kế cho các ứng dụng mà trong đó quay ngược của trục đầu máy vận chuyển tốc độ chậm là để ngăn chặn (backstopping).
Danh mục của freewheelBackstop Clutchcho sự lựa chọn của bạn
BS160HS-BS450HSBackstop ClutchBảng thông tin
| Mô hình | Vòng xoắn | Max. | Kéo | A | B | C | PCD | E | S | H-M Size × Pitch × Số lỗ được khai thác | Mỡ | Số lượng |
| Công suất | Việc vượt quá | Vòng xoắn | D | Lỗ chứa | Mỡ | |||||||
| (N·m) | (r/min) Inner Race | (N·m) | (Kích thước) | (kg) | ||||||||
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 × P2.5 × 10 | PT 1/4 | 0.23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5 ×8 | PT 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5 ×16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5 ×16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0 ×16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0 ×18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5 ×18 | PT 1/4 | 7.2 |
| Mô hình | Vòng xoắn | Tối đa vượt quá |
Động lực kéo (N-m) |
A | B | C | PCD | E | S |
H-M Kích thước × Độ cao × Số Các lỗ được khai thác |
| Công suất (Nm) | (r/min) Cuộc đua bên trong | D | ||||||||
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 |
| BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 |
| JIS mới | OldJIS | Chiều kính khoan | ||
| Keyway | Keyway | Phạm vi | W. Min | W.Max |
| JISB1301-1996 | JISB1301-1959 | (mm) | (kg) | (kg) |
| ISO R773 | ||||
| BS30-30J | BS30-30E | 20 đến 30 | 2.3 | 2.1 |
| BS50-45J | BS50-45E | 30 đến 50 | 4.7 | 4 |
| BS50-50J | BS50-50E | |||
| BS65-40J | BS65-40E | 40 đến 65 | 13 | 11.5 |
| BS65-45J | BS65-45E | |||
| BS65-50J | BS65-50E | |||
| BS65-55J | BS65-55E | |||
| BS65-60J | BS65-60E | |||
| BS65-65J | BS65-65E | |||
| BS75-60J | BS75-60E | 50 đến 75 | 14.7 | 13.1 |
| BS75-65J | BS75-65E | |||
| BS75-70J | BS75-70E | |||
| BS75-75J | BS75-75E | |||
| BS85-70J | BS85-70E | 60 đến 85 | 27.2 | 24.7 |
| BS85-75J | BS85-75E | |||
| BS85-80J | BS85-80E | |||
| BS85-85J | BS85-85E | |||
| BS95-80J | BS95-80E | 70 đến 95 | 32.2 | 29.4 |
| BS95-85J | BS95-85E | |||
| BS95-90J | BS95-90E | |||
| BS95-95J | BS95-95E | |||
| BS110-85J | BS110-85E | 80 đến 110 | 38.6 | 34.2 |
| BS110-95J | BS110-95E | |||
| BS110-100J | BS110-100E | |||
| BS110-105J | BS110-105E | |||
| BS110-110J | BS110-110E | |||
| BS135 | BS135 | 90 đến 135 | 76.1 | 68 |
| BS160HS | BS160HS | 100 đến 160 | 120 | 103 |
| BS200HS | BS200HS | 100 đến 200 | 200 | 163 |
| BS220HS | BS220HS | 150 đến 220 | 390 | 338 |
| BS250HS | BS250HS | 175 đến 250 | 760 | 689 |
| BS270HS | BS270HS | 200 đến 270 | 850 | 774 |
| BS300HS | BS300HS | 230 đến 300 | 1,400 | 1,300 |
| BS350HS | BS350HS | 250 đến 350 | 2,300 | 2,120 |
| BS425HS | BS425HS | 325 đến 425 | 3,300 | 2,960 |
| BS450HS | BS450HS | 350 đến 450 | 3,700 | 3,400 |
