Vòng bi ly hợp một chiều
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | AA20 |
Ứng dụng cắm hai keyway groove một chiều
Đường bi một chiều được tự do xoay theo một hướng, trong khi theo hướng khác trên một vòng bi bị khóa.và hình dạng của chỗ ngồi lăn (lỗ) để nó chỉ có thể cuộn theo một hướng, trong khi theo hướng khác sẽ có sự kháng cự lớn.
Vòng bi một chiều được sử dụng rộng rãi trong máy in, máy đóng gói, máy chế biến thực phẩm, hộp số hai tốc độ, cuộn điện, thiết bị tập thể dục, ngành công nghiệp ô tô, cuộn đánh cá,Máy gia dụng; Máy phát hiện tiền tệ, vv
Đặc điểm của vòng bi quả ly hợp một chiều:
1. Khả năng vận tải cao
2. đủ không gian lưu trữ mỡ
3. Tốc độ giới hạn cao
4. Cuộc sống lâu dài
Dữ liệu kỹ thuật
| Thông số kỹ thuật | |

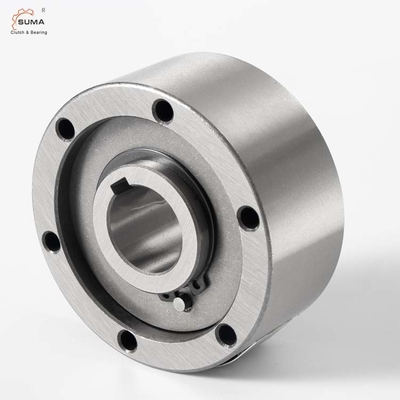

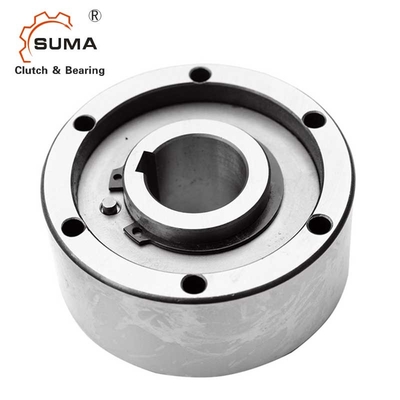

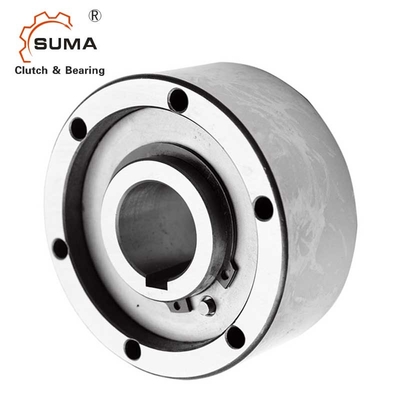

| Tên sản phẩm | Lớp vòng bi động cơ AA |
| Mô hình | AA20 |
| Vật liệu | GCr15 |
| Chiều kính bên trong | 20mm |
| Chiều kính bên ngoài | 68mm |
| Độ dày | 34mm |
| Công suất mô-men xoắn | 146Nm |
| Động lực kéo | 8.4Ncm |
| Tốc độ vượt quá trong cuộc đua | 2000r/min |
| Tốc độ vượt quá cuộc đua bên ngoài | 3600r/min |
| Trọng lượng | 0.7kg |
| Cấu trúc | Loại cuộn |
| Ứng dụng | Máy dệt, quạt, máy thông gió, máy in |
| Gói | Hộp carton, hộp gỗ hoặc tùy chỉnh |
| Điều khoản thanh toán | TT. L/C, D/A, D/P, Western Union, Paypal |
| Thời gian giao hàng | 2-4 ngày cho mẫu, 7 ngày cho đơn đặt hàng lớn |
Kích thước và năng lực
| Kích thước | TK1 | Tốc độ vượt quá | Trọng lượng |
Kéo mô-men xoắn |
||||||||||
| dH7 | Nimax2) | Namax3) | 7 Dh | D5 | D6 | D3 | Z | O | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Lưu ý
1) Tmax = 2 × T KN
2) Sự vượt quá chủng tộc nội bộ
3) Sự vượt quá chủng tộc bên ngoài
Khóa dẫn đến DIN 6885.1
Lắp đặt và nối
Hình ảnh
