Nguồn gốc | Trung Quốc |
Hàng hiệu | SUMA |
Chứng nhận | ISO SGS |
Số mô hình | USNU60 |

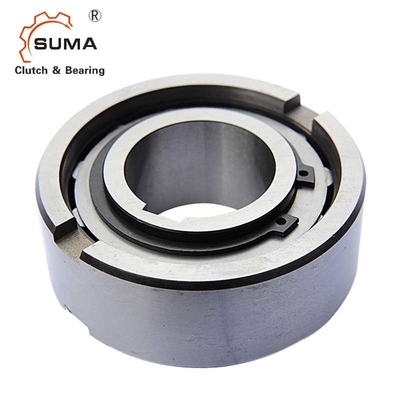

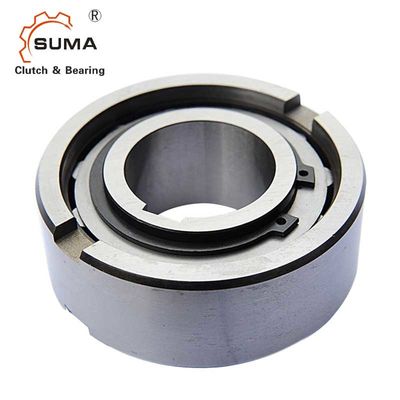

USNU Series USNU60 Vòng bi ly hợp con lăn một chiều
Đặc trưng
Các trang sức tự do của Dòng USNU không tự định tâm.Do đó, cần phải đặt một hoặc hai vòng bi bên cạnh bánh xe tự do để vòng ngoài có thể quay tập trung vào vòng trong.
USNU freewheels có các ổ bi với kích thước giống như loạt 63 ...
Các lực mômen xoắn được truyền từ trục vào rãnh trong bằng then hoa và từ rãnh ngoài đến chỗ ngồi nhờ các bộ kéo phía trước hoặc bằng phương tiện can thiệp nếu dung sai của chỗ ngồi là K6.
Dung sai trục phải là h6 hoặc j7;dung sai cho chỗ ngồi phải là H7 hoặc F7.
Khi không sử dụng các đầu kéo phía trước, dung sai chỗ ngồi phải là K6.
Trước khi đưa vào bảo dưỡng, các bánh răng tự do phải được bôi trơn bằng chất bôi trơn phù hợp theo hướng dẫn được nêu ở trang 12. Bôi trơn bằng dầu là cần thiết khi đạt đến số vòng quay cao ở trung tính.
Dữ liệu kỹ thuật
Kích thước và dung tích
Gõ phím | Kích thước |
TKN1) |
Chạy quá mức Tốc độ |
Cân nặng
|
Kéo mô-men xoắn | |||||||||
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | S | e | f | TR | ||
[mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
số 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | số 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3.6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | số 8 | 3.6 | 2,6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
LƯU Ý
ASNU8-12, ASNU200 keyway tới DIN 6885. 1,
các kích thước khác theo DIN 6885.3
1) T max = 2 & lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
