Vòng bi ly hợp Sprag
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FE423Z FE423Z2 |

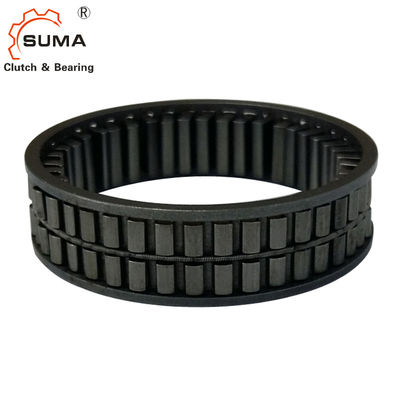

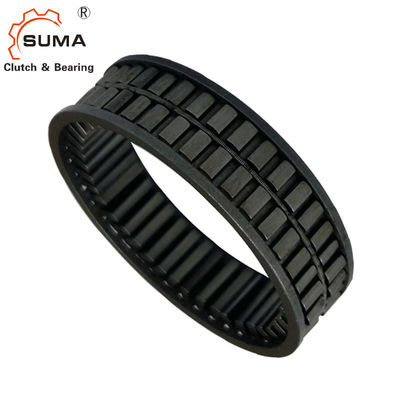

15 * 23 * 11MM FE423Z Thép GCr15 Sprag Một chiều ly hợp Vòng bi kích thước tùy chỉnh
Đặc trưng
Ly hợp tự do loại sprag có lồng nhựa trong thiết kế tiêu chuẩn của chúng cũng có sẵn dưới dạng thiết kế đặc biệt với lồng thép theo yêu cầu.
Các vết phun cách đều nhau xung quanh chu vi của lồng phần tử chèn.
Lồng phần tử chèn không tiếp xúc với các chủng tộc bên trong hoặc bên ngoài;Nó vẫn hoàn toàn miễn phí trong bất kỳ ứng dụng nào.
Nhiệt độ hoạt động:
Xếp hạng nhiệt độ đã nêu dành cho lồng đúc phun.Định mức nhiệt độ tối đa là 170 ° C đối với lồng thép.
Lồng thép: tối đa.170 bằng cấp
Lồng nhựa: tối đa.140 độ
Dữ liệu kỹ thuật
| Mô hình | FE423Z FE423Z2 |
| Mô-men xoắn (Nm) | 62 |
| Tốc độ vượt mức (vòng / phút) | 9200 |
| Kích thước đường đua bên trong (mm) | 15 |
| Kích thước đường đua bên ngoài (mm) | 23 |
| Độ dày (mm) | 11 |
| Trọng lượng (Kg) | 0,009 |
Kích thước và dung tích
Vẽ chú giải:
d = đường kính trong D = đường kính ngoài W = chiều rộng T = momen xoắn n = tốc độ quay
| Chỉ định |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [vòng / phút] |
Cân nặng [Kilôgam] |
Mục không. |
| FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
| FE 416 Z | số 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
| FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
| FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
| FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
| FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
| FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
| Chỉ định |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [vòng / phút] |
Cân nặng [Kilôgam] |
Mục không. |
| FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
| FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40,900 | 0,002 | 300394 |
| FE 413 Z2 | 5 | 13 | 7 | 4 | 34,900 | 0,003 | 300395 |
| FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
| FE 416 Z2 | số 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
| FE 418 Z2 | 10 | 18 | 7 | 16 | 18,900 | 0,005 | 300401 |
| FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
| FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
| FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
| FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
| FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
| FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
| FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
| FE 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
| FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
| FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
| FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
| FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
| FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
| FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
