Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | SUMA |
Chứng nhận: | ISO SGS |
Số mô hình: | DC7221B (5C) -N |
Số lượng đặt hàng tối thiểu: | 1 |
Giá bán: | USD7-USD10 PER PIECE |
chi tiết đóng gói: | Hộp carton |
Thời gian giao hàng: | 3-5 ngày |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, Paypal |
Khả năng cung cấp: | 1000 chiếc mỗi tháng |
tên sản phẩm: | Vòng bi ly hợp Sprag DC7221B (5C) -N | Vật chất: | Thép chịu lực GCr15 |
---|---|---|---|
Công suất mô-men xoắn: | 1279Nm | Tốc độ quay: | 2600RPM |
Đơn vị trọng lượng: | 0,21kg | Sự bảo đảm: | 6 tháng |
Kích thước: | 72.217 * 88.877 * 21mm | OEM: | Chấp nhận |
Điểm nổi bật: | DC7221B (5C) -N Vòng bi tùy chỉnh,GCr15 Vòng bi tùy chỉnh,DC7221B (5C) -N Vòng bi kích thước tùy chỉnh |

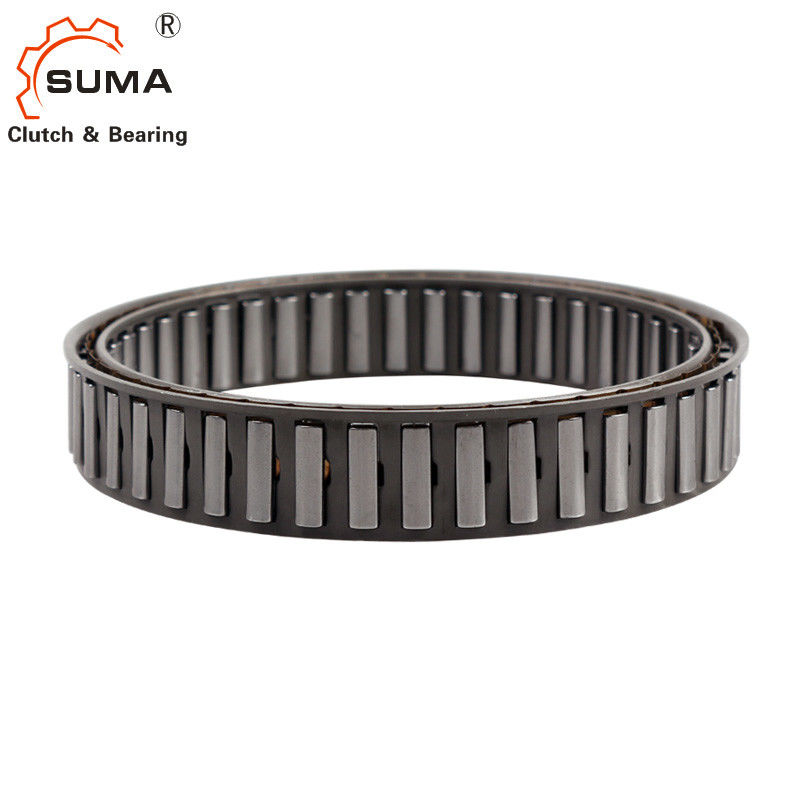

DC7221B (5C) -N Vòng bi tùy chỉnh
Đặc trưng
Loại DC là một lồng quay tự do kiểu phun không có vòng đua bên trong hoặc bên ngoài.Nó phải được lắp đặt trong một thiết kế cung cấp đường đua, hỗ trợ chịu lực cho tải trọng hướng tâm và hướng tâm, bôi trơn và làm kín.Loại DC phiên bản-N chấp nhận tất cả các loại chất bôi trơn hiện đang được sử dụng trong thiết bị truyền lực.
Không được vượt quá dung sai không gian mở rộng.Vòng đua bên trong và vòng đua bên ngoài đều phải có chiều rộng đồng bằng tối thiểu “e”, không có bất kỳ phần lõm nào, để đảm bảo bánh lái tự do hoạt động chính xác như được hiển thị trên các trang sau.
Ngoài ra, các đường đua có thể được thực hiện trong trường hợp trục hoặc vỏ thép cứng theo thông số kỹ thuật bên dưới.Độ cứng bề mặt của chi tiết đã hoàn thiện phải là HRC 60 đến 62, cho độ sâu tối thiểu là 0,6 mm.
Độ cứng lõi là HRC35 đến 45. Độ nhám bề mặt không vượt quá 22CLA.Độ côn tối đa giữa các vòng đua: 0,007 mm cho chiều rộng 25 mm.
Dữ liệu kỹ thuật
Mục | DC72218 (5C) -N |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 72,177 mm |
Đường kính ngoài. | 88,877 mm |
Chiều rộng | 21 mm |
Công suất mô-men xoắn | 1279 Nm |
Tốc độ vượt mức (imax) | 2600 vòng / phút |
Tốc độ vượt mức (amax) | 1300 vòng / phút |
Cân nặng | 0,31 kg |
Bưu kiện | Hộp carton hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Kích thước
|
TKN1) |
Tốc độ vượt mức |
Sprag không gian
|
KHÔNG. trong số các clip
|
Không. thuốc xịt |
Cân nặng | ||||||
nimax2) | namax3) | Øa + 0,008 -0,005 |
Øc ± 0,013 | emin | Ødmin | Øbmax | ||||||
[Nm] | [phút-1] | [phút -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33 ± 0,075 | 10 | 50 | 15 | - | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33 ± 0,075 | 13,5 | 58 | 18 | - | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33 ± 0,075 | 13,5 | 62 | 20 | - | 14 | 0,06 |
DC3175 (3C) -N | 159 | 6000 | 3000 | 31,75 | 48.41 | 8,33 ± 0,075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33 ± 0,075 | 16 | 71 | 25 | - | 18 | 0,085 |
DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57,935 | 8,33 ± 0,075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33 ± 0,1 | 16 | 79 | 29 | - | 20 | 0,095 |
DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33 ± 0,1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 16 | 92 | 36 | - | 24 | 0,11 |
DC5476A (4C) -N | 525 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) -N | 769 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) -N | 990 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74.42 | 8,33 ± 0,1 | 16 | 98 | 38 | - | 26 | 0,11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8,33 ± 0,1 | 21 | 104 | 42 | - | 26 | 0,175 |
DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 21 | 115 | 48 | - | 30 | 0,185 |
DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) -N | 2038 | 2400 | 1200 | 79,698 | 96.358 | 8,33 ± 0,1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100.000 | 8,33 ± 0,1 | 25.4 | 132 | 55 | - | 34 | 0,27 |
DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8,33 ± 0,1 | 16 | 134 | 58 | - | 34 | 0,165 |
DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8,33 ± 0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8,33 ± 0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9,50 ± 0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
LƯU Ý
1) T max = 2 × T KN
»Tham khảo Lựa chọn từ trang 12 đến 19
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
*) Mặt bích định tâm lồng bên trong thì ngược lại
bên
**) Mở rộng dung sai đến ± 0,013 cho phép
