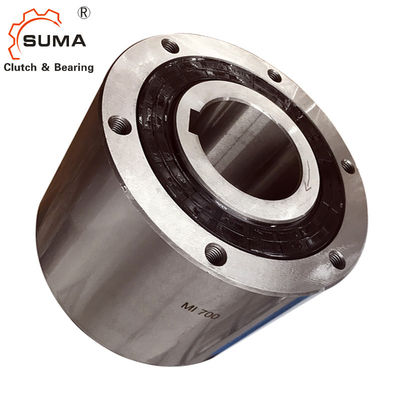

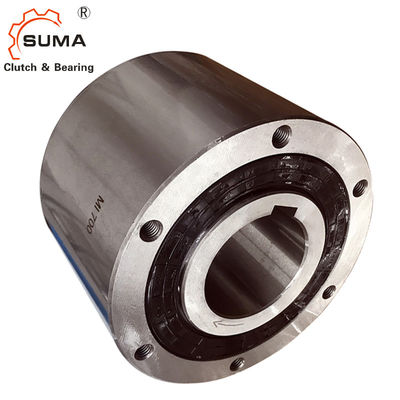

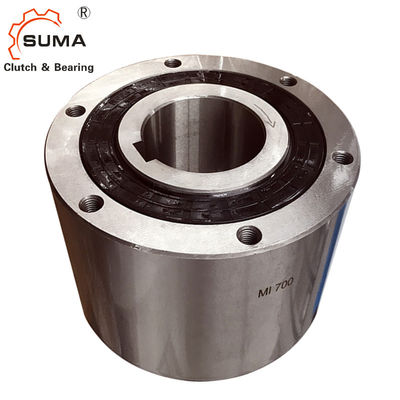

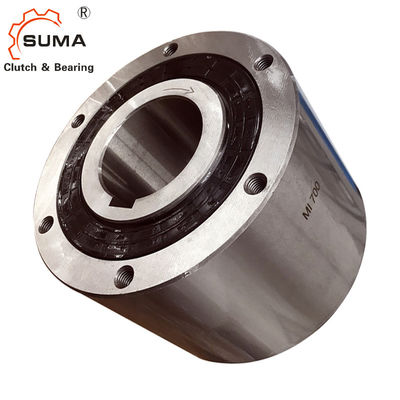

MI 20S 300RPM Ly hợp một chiều Cam Freewheel
Đặc trưng
1. Cam được xử lý đặc biệt được sử dụng để đạt được hiệu quả tốt hơn
hao mòn điện trở.
2. Bộ truyền động cho máy đóng bao hoặc
máy cuộn
Dữ liệu kỹ thuật
Mục | MI20S |
Độ chính xác | P6 |
Gõ phím | cam |
Kích thước lỗ khoan (mm) | 20 |
Vòng đua bên ngoài (mm) | 80 |
Mô-men xoắn (KN) | 43.1 |
Tối đaChạy quá tốc cuộc đua bên trong (chu kỳ / phút) | 300 |
Mô-men xoắn kéo (Nm) | 0,29 |
Trọng lượng (kg) | 1,9 |
Bưu kiện | Hộp carton / Hộp gỗ |
Thời gian giao hàng | 7-10 ngày sau khi đơn đặt hàng được xác nhận |
Điều khoản thanh toán | L / C, T / T, D / P, D / A, Western Union |
Kích thước và dung tích
Mô hình | Mô-men xoắn Sức chứa (Nm) |
Tối đa Lập chỉ mục (chu kỳ / phút) |
Lôi kéo Mô-men xoắn (Nm) |
Kích thước lỗ khoan | Một | C | B | F |
E (M6) |
Dầu (mℓ) |
Cân nặng (Kilôgam) |
|
Dia. (H7) |
Keyway | |||||||||||
MI20S | 43.1 | 300 | 0,29 | 20 | 6x2,8 | 67 | 65 | 80 | 30 | 55 | 45 | 1,9 |
MI30S | 196 | 300 | 1,08 | 30 | 10x3,3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Gắn và Khớp nối
1. Khi lắp đĩa xích hoặc bánh răng vào mâm ngoài, hãy sử dụng kích thước bên trong của mâm ngoài (kích thước E) để làm mặt bích định tâm trên đĩa xích hoặc bánh răng.Sau đó gắn chặt bằng bu lông có độ bền kéo 10,9 hoặc lớn hơn vào các lỗ đã được khai thác ở rãnh ngoài.Dung sai được khuyến nghị giữa bánh răng được lắp và mặt bích định tâm là f7.
2. Dung sai trục được đề nghị là h6 hoặc h7.
3. Luôn sử dụng phím song song và không sử dụng phím côn.Cuộc họp khóa song song ISO R773 (DIN 6885.1)
được khuyến khích.Đảm bảo rằng không có sự chơi ngang giữa các phím và các rãnh then.Lắp một tấm kết thúc trên mặt của đường đua bên trong
4. Khi lắp trục, chỉ đặt áp lực lên mặt của rãnh bên trong.
5. Xem & ldquo; Bôi trơn và Bảo dưỡng & rdquo;trên trang 79.
