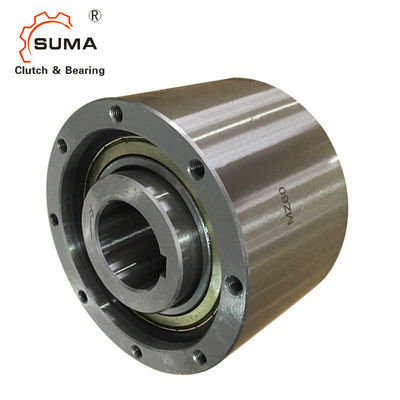

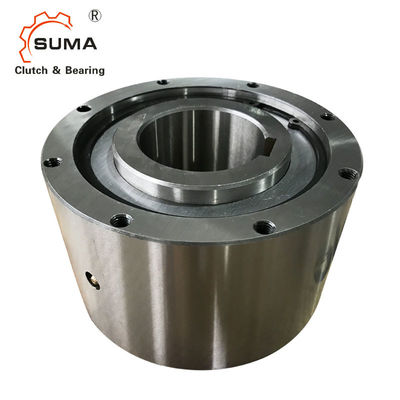

MZ60 Backstop Cam Clutch
Đặc trưng
Loại MZ là một vòng bi tự do kín, kiểu phun, được hỗ trợ bằng cách sử dụng hai vòng bi bôi trơn dòng 60..ZZ.Các đơn vị được cung cấp mỡ bôi trơn sẵn sàng để lắp đặt.Các đơn vị MZ được thiết kế như là đa năng, được sử dụng trong các ứng dụng khác nhau.Một cách sắp xếp lắp đặt điển hình được hiển thị trên trang sau.Cuộc đua bên trong là chìa khóa cho trục.Đường kính trong của tang ngoài nên được dùng làm thanh ghi lắp cho các bộ phận được kết nối (nhông xích, puli, bánh răng, tay mômen ...).Trụ lắp phải có dung sai g6.
Dữ liệu kỹ thuật
Mục | MZ60 |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 60 mm |
Đường kính ngoài. | 155 mm |
Chiều rộng | 102 mm |
Công suất mô-men xoắn | 2110 Nm |
Kéo mô-men xoắn | 0,98 Nm |
Cân nặng | 10,2 kg |
Bưu kiện | Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Mô hình |
Công suất mô-men xoắn (Nm) |
Kéo mô-men xoắn (Nm) |
Chạy quá mức tối đa (r / phút) |
Lập chỉ mục tối đa (chu kỳ / nin) |
Chán kích thước |
Một |
C |
B |
F |
(M6) |
G |
PCD D |
S |
HM No.of Khai thác lỗ × Kích thước × Quảng cáo chiêu hàng |
Cân nặng (Kilôgam) |
||
Chủng tộc bên trong | Cuộc đua bên ngoài | Dia. (H7) |
Chìa khóa đường |
||||||||||||||
MZ15 | 186 | 0,2 | 2200 | 900 | 150 | 15 | 5 x 2,3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5 × 0,8 | 1,4 |
MZ17 | 215 | 0,2 | 2000 | 800 | 150 | 17 | 5 x 2,3 | 66 | 64 | 75 | 28 | 52 | 6,3 | 64 | 10 | 6-M5 × 0,8 | 1,8 |
MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2,8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6 × 1,0 | 2.0 |
MZ30-22 | 735 | 0,39 |
1800
|
500 | 150 | 22 | 6x2,8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8 × 1,25 |
3.7 |
MZ30-25 | 25 | 8 × 3,3 | |||||||||||||||
MZ30 | 30 | 10 × 3,3 | |||||||||||||||

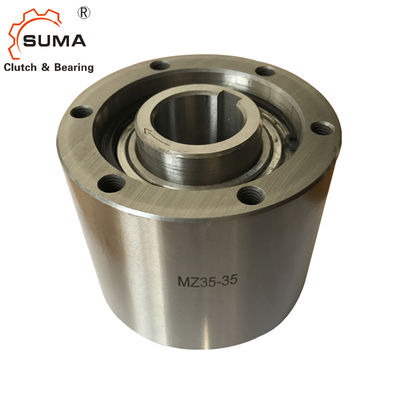

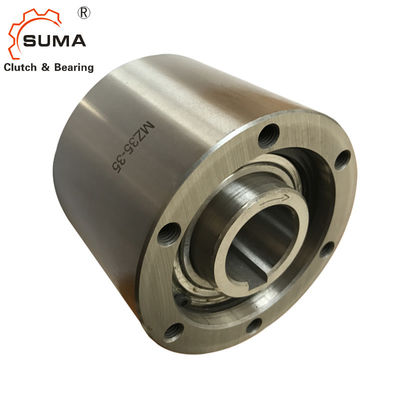

MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10 × 3,3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8 × 1,25 | 4.8 |
MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12 × 3,3 | 92 | 90 |
125 |
60 |
95 |
8,4 |
110 |
16 |
8-M8 × 1,25 |
6.2 |
MZ45 | 45 | 14 × 3,3 | |||||||||||||||
MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14 x 3,8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8 × 1,25 |
10,2 |
MZ60-55 | 55 | 16 × 4,3 | |||||||||||||||
MZ60 | 60 | 18 × 4,4 | |||||||||||||||
MZ70-65 | 3040 | 1,27 | 1300 | 250 | 150 | 65 | 18 × 4,4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-M8 × 1,25 |
13,2 |
MZ70 | 70 | 20 x 4,9 |
Gắn và Khớp nối
