Nguồn gốc: | Trung Quốc |
Hàng hiệu: | SUMA |
Chứng nhận: | ISO SGS |
Số mô hình: | MZ30G |
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | USD95-USD139 PER PIECE |
chi tiết đóng gói: | Hộp carton / Hộp gỗ |
Thời gian giao hàng: | 7-15 ngày |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, Paypal |
Khả năng cung cấp: | 1000 chiếc mỗi tháng |
tên sản phẩm: | Vòng bi ly hợp cam MZ30G | Vòng bi được hỗ trợ: | Vâng |
---|---|---|---|
Vật chất: | Thép chịu lực GCr15 | Kích thước: | 30 * 100 * 70mm |
Công suất mô-men xoắn: | 735Nm | Sự bảo đảm: | 1 năm |
Bưu kiện: | Hộp carton / Hộp gỗ | trọng lượng: | 3.2kg |
Làm nổi bật: | Ly hợp bạc đạn MZ30G,Ly hợp bạc đạn lùi,Ly hợp cam MZ30G |

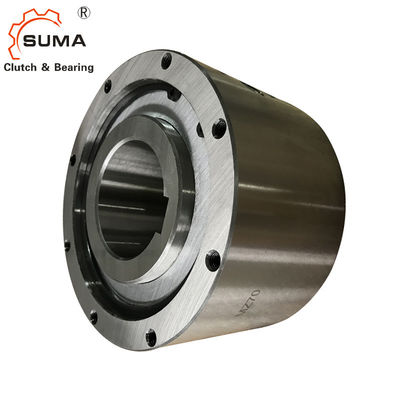

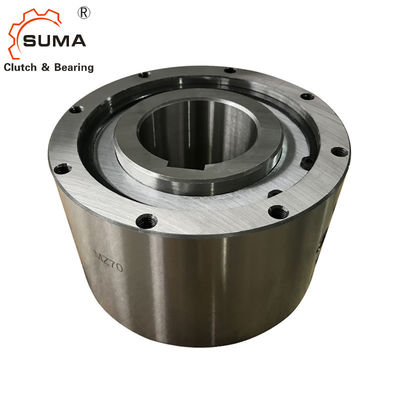

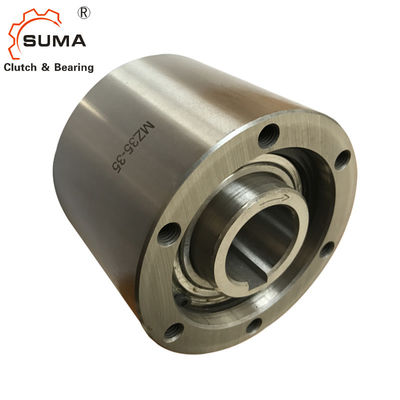

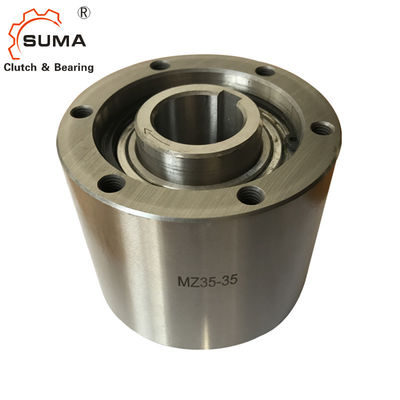

MZ30G Độ dày 76MM Backstopping Cam mang ly hợp
Đặc trưng
Các loại MZ-G thích hợp cho các ứng dụng ly hợp lùi hoặc chạy quá tốc độ.Vòng đua bên ngoài kết thúc chu vi mặt đất.
Dữ liệu kỹ thuật
Mục | MZ30G |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 30 mm |
Đường kính ngoài. | 100 mm |
Chiều rộng | 76 mm |
Công suất mô-men xoắn | 735 Nm |
Cân nặng | 3,2 kg |
Bưu kiện | Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Mô hình
|
Mô-men xoắn | Max.Overrunning | Tối đa | Lôi kéo | |
Sức chứa |
Bên trong Cuộc đua |
Bên ngoài Cuộc đua |
Lập chỉ mục | Mô-men xoắn | |
(N · m) | (r / phút) | (chu kỳ / phút) | (N · m) | ||
MZ15G | 186 | 2.200 | 900 | 150 | 0,2 |
MZ17G | 215 | 2.000 | 800 | 150 | 0,2 |
MZ20G | 323 | 1.900 | 700 | 150 | 0,29 |
MZ30G-22 | 735 | 1800 | 500 | 150 | 0,39 |
MZ30G-25 | |||||
MZ30G | |||||
MZ35G | 1.080 | 1.700 | 300 | 150 | 0,49 |
MZ45G-40 | 1620 | 1700 | 300 | 150 | 0,69 |
MZ45G | |||||
MZ60G-50 | 2110 | 1600 | 250 | 150 | 0,98 |
MZ60G-55 | |||||
MZ60G | |||||
MZ70G-65 | 3040 | 1300 | 250 | 150 | 1,27 |
MZ70G |
Kích thước lỗ khoan | Một |
C |
B (h7) |
F |
E |
K |
PCD D |
S |
HM No.of Khai thác lỗ × Kích thước × Quảng cáo chiêu hàng |
Cân nặng (Kilôgam) |
||
Dia. (H7) |
Keyway | Gọt cạnh xiên J |
||||||||||
15 | 5 x 2,3 | 0,8 | 55 | 53 | 68 | 25 | 47 | 1,3 | 58 | 10 | 6-M5 × 0,8 | 1,3 |
17 | 5 x 2,3 | 0,8 | 63 | 61 | 75 | 28 | 52 | 1,3 | 64 | 10 | 6-M5 × 0,8 | 1,7 |
20 | 5 x 2,3 | 0,8 | 64 | 62 | 80 | 30 | 55 | 1,3 | 68 | 12 | 6-M6 × 1,0 | 1,9 |
22 | 8 × 3,3 | 1,0 | 70 |
68 |
100 |
45 |
75 |
1,3 |
88 |
16 |
6-M8 × 1,25 |
3.2 |
25 | 8 × 3,3 | 1,0 | ||||||||||
30 | 10 × 3,3 | 1,0 | ||||||||||
35 | 10 × 3,3 | 1,0 | 78 | 76 | 110 | 50 | 80 | 1,3 | 95 | 16 | 6-M8 × 1,25 | 4.4 |
40 | 12 × 3,3 | 1,3 | 87 |
85 |
125 |
60 |
95 |
1,3 |
110 |
16 |
8-M8 × 1,25 |
6.2 |
45 | 12 × 3,3 | 1,3 | ||||||||||
50 | 14 x 3,8 | 1,5 | 90 |
88 |
155 |
80 |
125 |
1,3 |
140 |
16 |
8-M8 × 1,25 |
9.5 |
55 | 16 × 4,3 | 1,5 | ||||||||||
60 | 18 × 4,4 | 1,5 | ||||||||||
65 | 18 × 4,4 | 1,8 | 105 |
103 |
175 |
95 |
145 |
1,3 |
162 |
16 |
8-M8 × 1,25 |
13.1 |
70 | 20 x 4,9 | 1,8 |
Ghi chú:
1. T max = 2 × T KN
2. Nội tộc vượt qua
3. Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
Gắn và Khớp nối
Những bức ảnh
