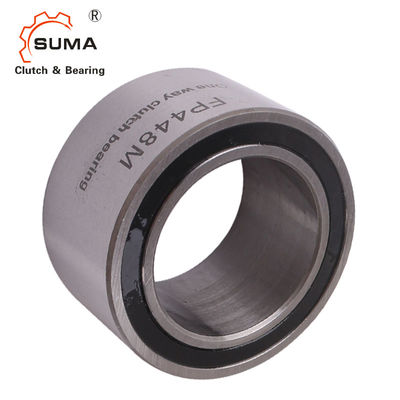

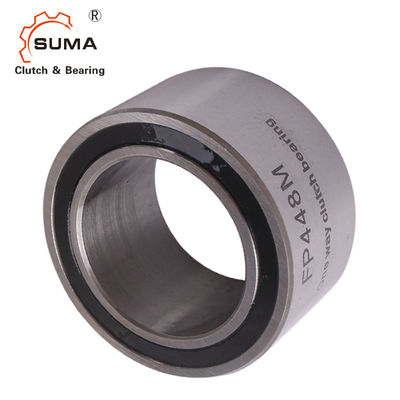

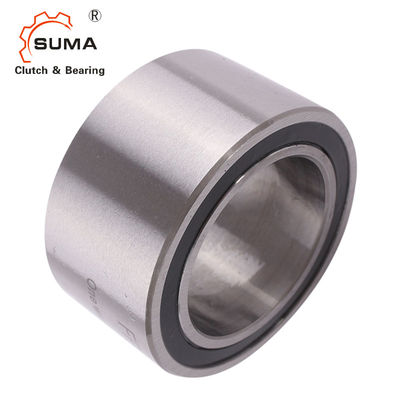

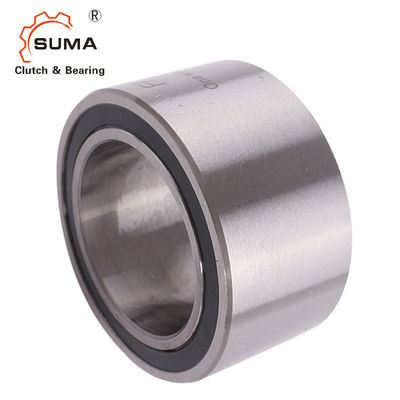

FP Complete Freewheel Sprag Clutch Một chiều
Đặc trưng
Chiều rộng:27 mm
Nhiệt độ hoạt động:tối đa140 ° C
Nhiệt độ cao hơn theo yêu cầu
Bôi trơn
dầu hoặc mỡ bôi trơn
Được cung cấp với tính năng bảo vệ chống ăn mòn.
Thao tác đổ mỡ theo yêu cầu.
Cài đặt
Dung sai lắp đặt
Trục h5;trung tâm H6
Phần giao phối
Không cần thiết phải làm cứng và mài các bộ phận giao phối.Làm sạch kỹ lưỡng (không dính dầu mỡ) các bộ phận phối ghép trong vùng lân cận của ly hợp bánh răng tự do cũng như các vòng của ly hợp bánh xe tự do trước khi làm cho máy ép khớp.
Ổ đỡ trục
Bộ ly hợp freewheel bao gồm ổ bi và ổ lăn.Hỗ trợ ổ trục bên ngoài bổ sung là không cần thiết.
Nhấn áp suất phù hợp
Không được áp dụng lực ép vừa khít lên các quả bóng.Chỉ lắp / tháo qua vòng trong.
Hướng kẹp
Mũi tên trên vòng trong chỉ định hướng kẹp của vòng trong.
Các thành phần
Ly hợp Freewheel | |
chèn phần tử * | FE 400 M (lò xo uốn lượn) |
FE 400 Z (lò xo căng) |
|
+ Đường đua | Thép chịu lực, cứng và đất |
vòng trong | Nhấn phù hợp |
vòng ngoài |
Nhấn phù hợp |
+ Ổ bi | Tích hợp |
+ Ổ lăn |
Tích hợp |
+ Bôi trơn | - |
có sẵn với một trong hai phần tử chèn ly hợp bánh xe tự do
FE 400 M (lò xo uốn) hoặc FE 400 Z (lò xo căng).
Dữ liệu kỹ thuật
Mục | FP 422M FP 422Z |
Vật chất | ST14 |
Đường kính lỗ khoan. | 10 mm |
Đường kính ngoài. | 26 mm |
Chiều rộng (B) | 27 mm |
Công suất mô-men xoắn | 60N.m |
Vượt quá tốc độ giới hạn (cuộc đua nội bộ) | 10100 r / phút |
Cân nặng | 0,07 kg |
Bưu kiện | Hộp carton hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Vẽ chú giải:
d = đường kính trong D = đường kính ngoài W = chiều rộng T = momen quay n = tốc độ quay C = khả năng chịu tải
Chỉ định | d | D | W | Tnom | Ntối đa | Cdyn. | Cchỉ số | Cân nặng | Mục không. |
[mm] | [mm] | [mm] | [Nm] | [vòng / phút] | [N] | [N] | [Kilôgam] | ||
FP 422 M | 10 | 26 | 27 | 60 | 10.100 | 6,013 | 4.380 | 0,07 | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10.100 | 6,013 | 4.380 | 0,07 | 300656 |
FP 427 M | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0,08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0,08 | 300664 |
FP 432 M | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0,10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0,10 | 300670 |
FP 437 M | 25 | 41 | 27 | 176 | 4.800 | 9.201 | 8.142 | 0,12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9.201 | 8.142 | 0,12 | 300674 |
FP 442 M | 30 | 46 | 27 | 223 | 4.200 | 10,247 | 10.708 | 0,14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10,247 | 10.708 | 0,14 | 300680 |
FP 448 M | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0,19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0,19 | 306523 |
FP 453 M | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0,21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0,21 | 300684 |
FP 463 M | 50 | 68 | 27 | 461 | 2,9 | 13.07 | 17.063 | 0,25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2,9 | 13.07 | 17.063 | 0,25 | 300687 |
FP 473 M | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
Mô-men xoắn danh định được chỉ định dựa trên độ cứng đủ của các bộ phận giao phối.
Tốc độ quay n = tốc độ vốn có của phần tử chèn.
