KI164 1Way Sprag Freewheel Chế tạo vòng bi tùy chỉnh
Đặc trưng

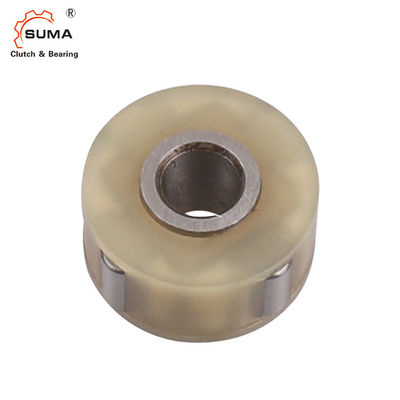

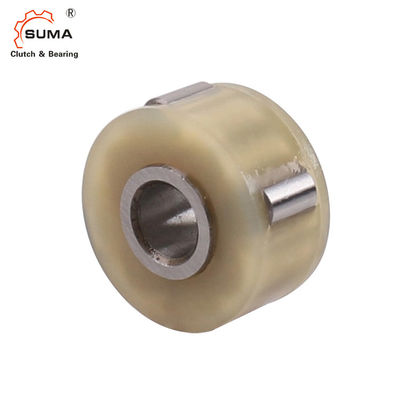

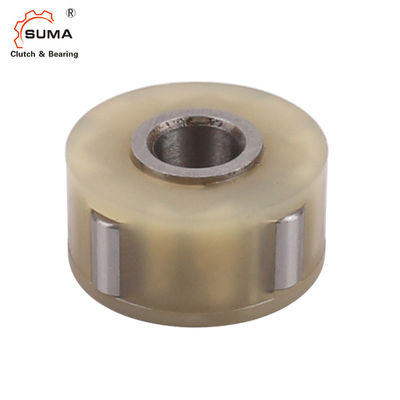

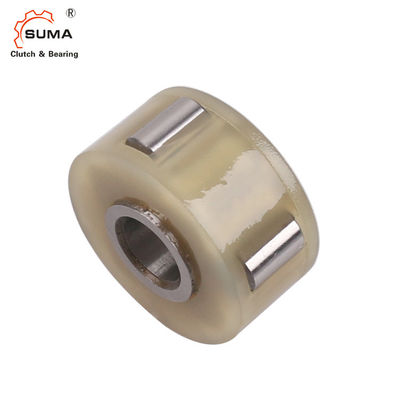

Loại KI là một loại bánh lăn tự do.Nó là một tổ hợp bao gồm một vòng đua bên trong và các con lăn được lắp vào một lồng polyamit.Loại thiết bị này không thể được tháo dỡ.Nó được thiết kế cho các cơ cấu nhỏ trong thiết bị văn phòng hoặc máy đóng gói, được gắn bên trong bánh răng hoặc nguồn cấp dữ liệu
con lăn.
Đường kính bên trong của bánh răng hoặc con lăn cấp liệu được sử dụng làm đường đua bên ngoài.Cần có thêm gối đỡ ổ trục, và bánh lái tự do không được chịu tải dọc trục;các ví dụ về lắp được hiển thị trên trang sau.Cuộc đua bên ngoài không cần phải chăm chỉ;tối thiểusức mạnh: 700 N / mm2
Độ nhám bề mặt sẽ không vượt quá 22 CLA. Lắp vào trục có thể là một khớp ép phù hợp với dung sai r6 hoặc một khớp keo với khe hở từ 0,02 đến 0,05mm.
Kích thước 8 mm trở lên có thể được cung cấp với một rãnh then. Phạm vi nhiệt độ: –40 ° C đến + 100 ° C (hoạt động liên tục). Nhiệt độ yếu + 120 ° C có thể chấp nhận được trong thời gian ngắn.
Dữ liệu kỹ thuật
Tên sản phẩm | Vòng bi ly hợp một chiều KI164 |
Mô hình | KI164 |
Vật chất | GCr15 |
Đường kính trong | 4mm |
Đường kính ngoài | 16mm |
Độ dày | 10mm |
Công suất mô-men xoắn | 0,8Nm |
Tốc độ vượt trội trong cuộc đua | 1000r / phút |
Cuộc đua bên ngoài tốc độ vượt trội | 8000r / phút |
Cân nặng | 0,008kg |
Cấu trúc | Loại con lăn |
Ứng dụng | Máy dệt, quạt, quạt thông gió, máy in |
Bưu kiện | Hộp Carton, Hộp gỗ hoặc Tùy chỉnh |
Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union, Paypal |
Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
Kích thước và dung tích
Gõ phím |
Kích thước |
Đường kính bên trong |
TKN1) (Nm) |
Tốc độ vượt mức |
Đường kính ngoài |
L1 (mm) |
L (mm) |
Cân nặng |
|
KI |
dH7 (mm) |
Nimax2) (phút-1) |
Namax3) (phút-1) |
DH7 (mm) |
(Kilôgam) |
||||
164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
268 * | số 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
269 * | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
2610 * | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 |
LƯU Ý
1) T max = 2 & lần;T KN
& raquo;Tham khảo Lựa chọn trang 10 đến 13
*) Cũng có thể được cung cấp một rãnh khóa tới DIN 6885.1
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn và Khớp nối
