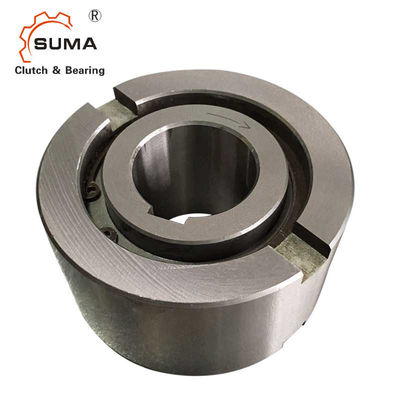

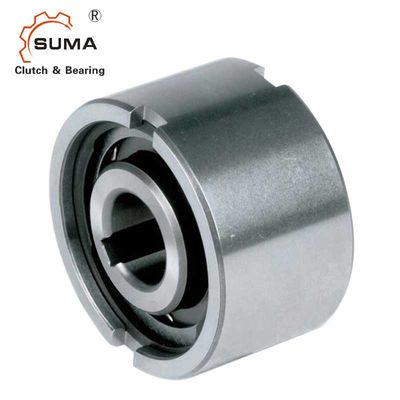

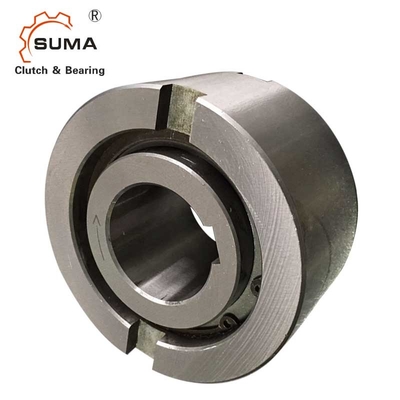

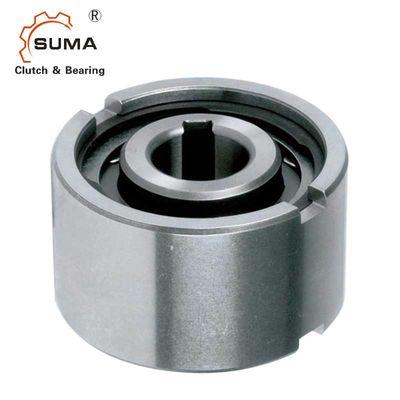

NF 3600RPM Freewheel 36MM Một chiều Sprag cho băng tải
Đặc trưng
Loại NF là loại con lăn không ổ trục được hỗ trợ.Vòng bi được yêu cầu để hỗ trợ trục
và tải trọng hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.
Chất bôi trơn tiêu chuẩn là dầu.Đường kính ngoài danh nghĩa là kích thước ổ bi tiêu chuẩn.Một cách sắp xếp điển hình là lắp đặt loại này cùng với một ổ trục có cùng dung sai vỏ, như được trình bày trên trang sau.Cuộc đua bên trong là chìa khóa cho trục.Nòi bên ngoài có dung sai n6 dương để tạo lực ép phù hợp với vỏ H7.Các khía bên bổ sung cung cấp cho việc truyền mô-men xoắn tích cực.
Nếu dung sai của vỏ là K6, thì không cần sử dụng các rãnh, nhưng vỏ phải đủ chắc chắn để không bị giãn nở sau khi lắp ráp.
Kích thước và dung tích
Gõ phím | Kích thước | Tốc độ vượt mức | Cân nặng | ||||||||
NF | dH7 | TKN1) | Nimax2) | Namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
[mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |
số 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | số 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5,4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
LƯU Ý
1) T max = 2 × T KN
»Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn và Khớp nối
