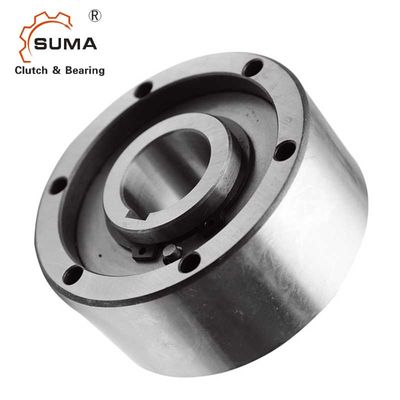

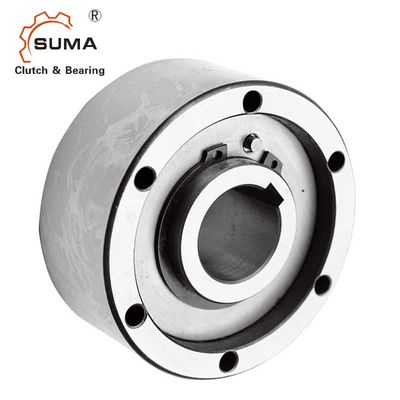

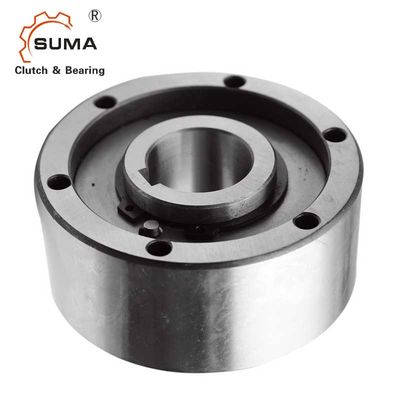

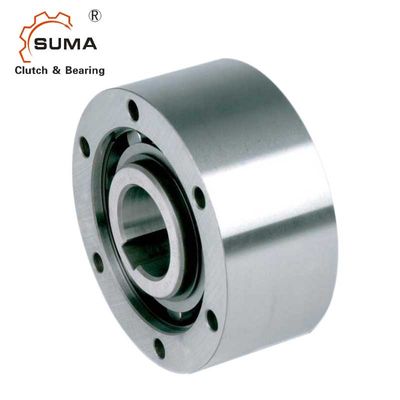

AA20 Backstop Một chiều Vòng bi ly hợp
Đặc trưng
AA là loại con lăn không ổ trục được hỗ trợ.
Cần có vòng bi để hỗ trợ tải dọc trục và hướng tâm.
Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.
Dữ liệu kỹ thuật
| SỰ CHỈ RÕ | |
| Tên sản phẩm | Ổ trục động cơ AA |
| Mô hình | AA20 |
| Vật chất | GCr15 |
| Đường kính trong | 20mm |
| Đường kính ngoài | 68mm |
| Độ dày | 34mm |
| Công suất mô-men xoắn | 146Nm |
| Kéo mô-men xoắn | 8,4Ncm |
| Tốc độ vượt trội trong cuộc đua | 2000r / phút |
| Cuộc đua bên ngoài tốc độ vượt trội | 3600r / phút |
| Cân nặng | 0,7kg |
| Cấu trúc | Loại con lăn |
| Ứng dụng | Máy dệt, quạt, quạt thông gió, máy in |
| Bưu kiện | Hộp Carton, Hộp gỗ hoặc Tùy chỉnh |
| Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union, Paypal |
| Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
Kích thước và dung tích
| Kích thước | TK1 | Tốc độ vượt mức | Cân nặng |
Lôi kéo momen xoắn |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | S | (Kilôgam) | TR | |
| (mm) | (Nm) | (phút-1) | (phút-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4,5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | số 8 | 9 | 56 | 1,5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | số 8 | 9 | 63 | 1,5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | số 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7.6 | 11,8 | 320 |
LƯU Ý
1) T max = 2 & lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
Gắn và Khớp nối
