Người theo dõi Stud Type Cam
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | CCFH 3 1/4 S |

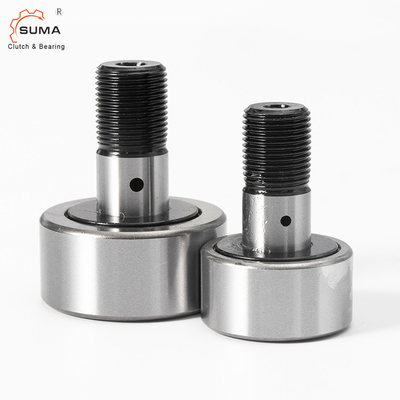

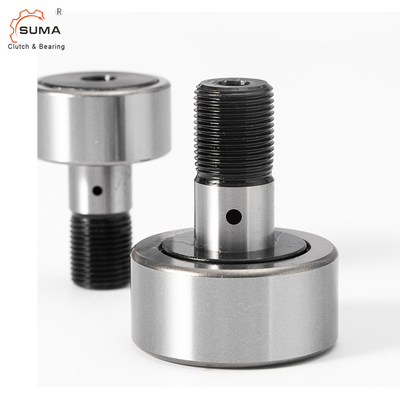

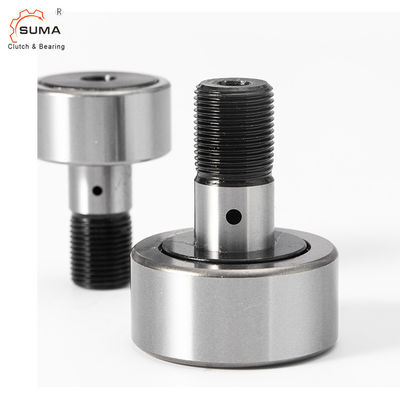

Vòng bi theo dõi cam hạng nặng CCFH 3 1/4 S cho các nhà máy ô tô
Đặc trưng
Các chức năng điển hình của bộ phận đi theo cam là cung cấp hỗ trợ chống ma sát cho chuyển động tuyến tính hoặc đi theo bề mặt của cam.
SUMA Stud Cam Follower được thiết kế để chịu được các yêu cầu về độ sốc, tải và độ chính xác không liên tục liên quan đến các ứng dụng này.
Ứng dụng :
| Đồ ăn và đồ uống | thiết bị đóng gói | đơn vị xử lý vật liệu |
| cây ô tô | Khoan dầu | Cối xay thép |
| Dệt may / In ấn | thiết bị tự động hóa | Công cụ máy móc |
Dữ liệu kỹ thuật
Kích thước và công suất
| LẮP ĐẶT BRG. KHÔNG |
LẮP ĐẶT BRG. KHÔNG |
TRỤC LĂN đường kính (RD) |
TRỤC LĂN CHIỀU RỘNG (W) |
NGHIÊN CỨU đường kính (SD) |
NGHIÊN CỨU CHIỀU DÀI (SL) |
TỐI THIỂU CHỦ ĐỀ CHIỀU DÀI (TL) |
KHỎE CHỦ ĐỀ |
LỖ DẦU | NHÀ Ở đường kính +.0002 -.0003 |
RRCOM. CL AMPING MÔ-men xoắn LBS. TRONG |
TỐI ĐA TĨNH DUNG TÍCH LBS. |
NỀN TẢNG DYN. XẾP HẠNG LBS. |
|
| HỐ TRUNG TÂM (HC) |
HỐ ĐƯỜNG KÍNH(HD) |
||||||||||||
| CFH-1/2 | CFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 4-28/1 | .2503 | 35 | 1580 | 680 | ||
| CFH-9/16 | CFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 4-28/1 | .2503 | 35 | 1580 | 680 | ||
| CFH-5/8 | CFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 16/5 | 16-24/5 | .3128 | 90 | 2480 | 955 | ||
| CFH-11/16 | CFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 16/5 | 16-24/5 | .3128 | 90 | 2480 | 955 | ||
| CFH-3/4 | CFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 16-20/7 | 1/4 | 32/3 | .4378 | 250 | 4130 | 1660 |
| CFH-7/8 | CFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 16-20/7 | 1/4 | 32/3 | .4378 | 250 | 4130 | 1660 |
| CFH-1 | CFH-1-S | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 32/3 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/8 | CFH-1 1/8-S | 1.1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 32/3 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/4 | CFH-1 1/4-S | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 16/5 | 32/3 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 3/8 | CFH-1 3/8-S | 1.375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 16/5 | 32/3 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 1/2 | CFH-1 1/2-S | 1.500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 8/7-14 | 3/8 | 32/3 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 5/8 | CFH-1 5/8-S | 1.625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 8/7-14 | 3/8 | 32/3 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 3/4 | CFH-1 3/4-S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16/7 | 32/3 | 1,0003 | 2250 | 15840 | 6385 |
| CFH-1 7/8 | CFH-1 7/8-S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16/7 | 32/3 | 1,0003 | 2250 | 15840 | 6385 |
| CFH-2 | CFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/4 | CFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/2 | CFH-2 1/2-S | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 16/9 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-2 3/4 | CFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 16/9 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-3 | CFH-3-S | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/4 | CFH-3 1/4-S | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/2 | CFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 16/11 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
| CFH-4 | CFH-4-S | 4.000 | 2.000 | 2.000 | 3 rưỡi | 1 1/2 | 2-12 | 3/4 | 1/8 | 2.0003 | 5000 | 89540 | 29985 |
| CFH-5-S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 16/3 | 2.5003 | 5000 | 135900 | 46575 | |
| CFH-6-S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 | 1 | 16/3 | 3.0003 | 5000 | 160900 | 60000 | |
| CFH-7-S | 7.000 | 3.750 | 3.500 | 7 16/11 | 4 1/8 | 3 1/2-4 | 1 1/4 | 16/3 | 3.5003 | 5000 | 213860 | 75380 | |
