CFE-3 1/4-S Hướng dẫn về lồng lệch tâm kín Người theo dõi Stud Cam
Đặc trưng
Nó bao gồm nhiều cấu trúc nhỏ gọn, độ chính xác quay cao, nhiều chủng loại, khả năng thích ứng rộng và lắp đặt dễ dàng và nó có thể chịu tải trọng hướng tâm cao và tải trọng xung kích nhất định và được sử dụng rộng rãi trong máy công cụ, máy luyện kim, dệt và in, dây chuyền chế biến, v.v.
Dữ liệu kỹ thuật
Tên sản phẩm | Con lăn theo dõi loại chốt CFE-3 1/4-S |
Mô hình | CFE-3 1/4-S |
Vật chất | GCr15 |
Bưu kiện | Hộp Carton / Hộp gỗ, ròng rọc, v.v. |
Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union |
Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
Kích thước và dung tích
Không được niêm phong. |
Kín Không. |
Trục lăn Dia. |
Chiều rộng con lăn |
Cây bụi Lgth |
Cây bụi Dia. |
Stud Lgth |
Thứ ba tối thiểu Lgth |
Tốt Thrds |
Kích thước phù hợp với bồn tắm |
CFE-1/2 | CFE-1/2-S | 500 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-9/16 | CFE-9/16-S | 5625 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-5/8 | CFE-5/8-S | 625 | 4375 | 437 | 375 | 3/4 | 16/5 | 1 / 4-28 | 1/8 |
CFE-11/16 | CFE-11/16-S | 6875 | 4375 | 437 | 375 | 3/4 | 16/5 | 1 / 4-28 | 1/8 |
CFE-3/4 | CFE-3/4-S | 750 | 500 | 500 | 500 | 7/8 | 3/8 | 318-24 | 16/3 |
CFE-7/8 | CFE-7/8-S | 875 | 500 | 500 | 500 | 7/8 | 3/8 | 3 / 8-24 | 16/3 |
CFE-1 | CFE-1-S | 1.000 | 625 | 500 | 625 | 1 | 1/2 | 7 / 16-20 | 16/3 |
CFE-1 1/8 | CFE-1 1/8-S | 1.125 | 625 | 500 | 625 | 1 | 1/2 | 7 / 16-20 | 16/3 |
CFE-1 1/4 | CFE-1 1/4-S | 1.250 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1 / 2-20 | 16/3 |
CFE-1 3/8 | CFE-1 3/8-S | 1.375 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1 / 2-20 | 16/3 |
CFE-1 1/2 | CFE- 1 1/2-S | 1.500 | 875 | 750 | 875 | 1 1/2 | 3/4 | 5 / 8-18 | 16/3 |
CFE-1 5/8 | CFE-1 5/8-S | 1.625 | 875 | 750 | 875 | 1 1/2 | 3/4 | 518-18 | 16/3 |
CFE-1 3/4 | CFE-1 3/4-S | 1.750 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | 16/3 |
CFE-1 7/8 | CFE-1 7/8-S | 1.875 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | 16/3 |
CFE-2 | CFE-2-S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | 16/3 |
CFE-2 1/4 | CFE-2 1/4-S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | 16/3 |
CFE-2 1/2 | CFE-2 1/2-S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 16/3 |
CFE-2 3/4 | CFE-2 3/4-S | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 16/3 |
CFE-3 | CFE-3-S | 3.000 | 1.750 | 1.250 | 1,75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/4 | CFE-3 1/4-S | 3.250 | 1.750 | 1.250 | 1,75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/2 | CFE-3 1/2-S | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | 1/4 |
CFE-4 | CFE-4-S | 4 .000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | 1/4 |
Nó bao gồm vòng ngoài thành dày được gia công, con lăn kim hoặc bộ con lăn hình trụ, hoặc bộ dẫn hướng lồng hoặc con lăn kim bổ sung đầy đủ, vòng trong hoặc bu lông và con dấu.

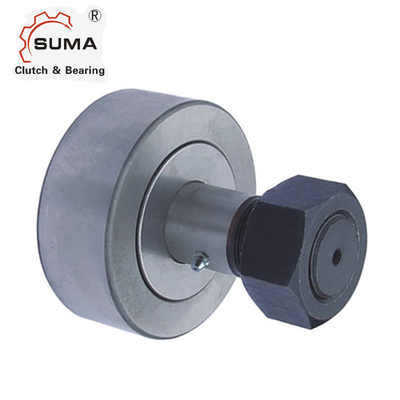

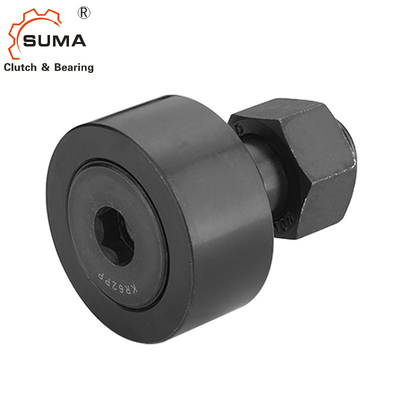

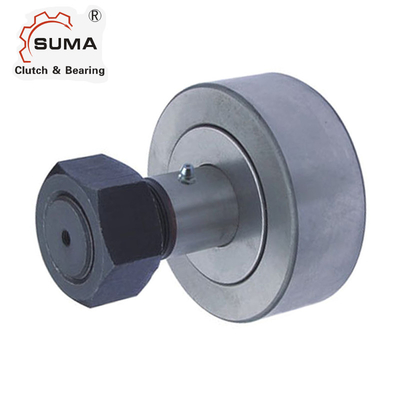

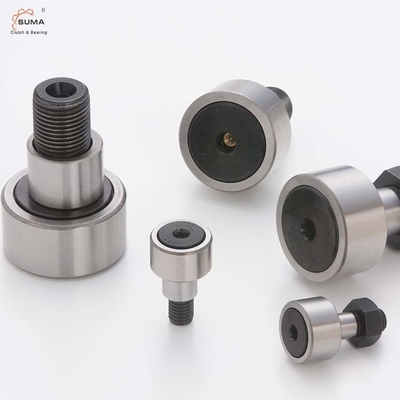

Những bức ảnh
