Người theo dõi Stud Type Cam
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | CF-1-3 / 4-SB |

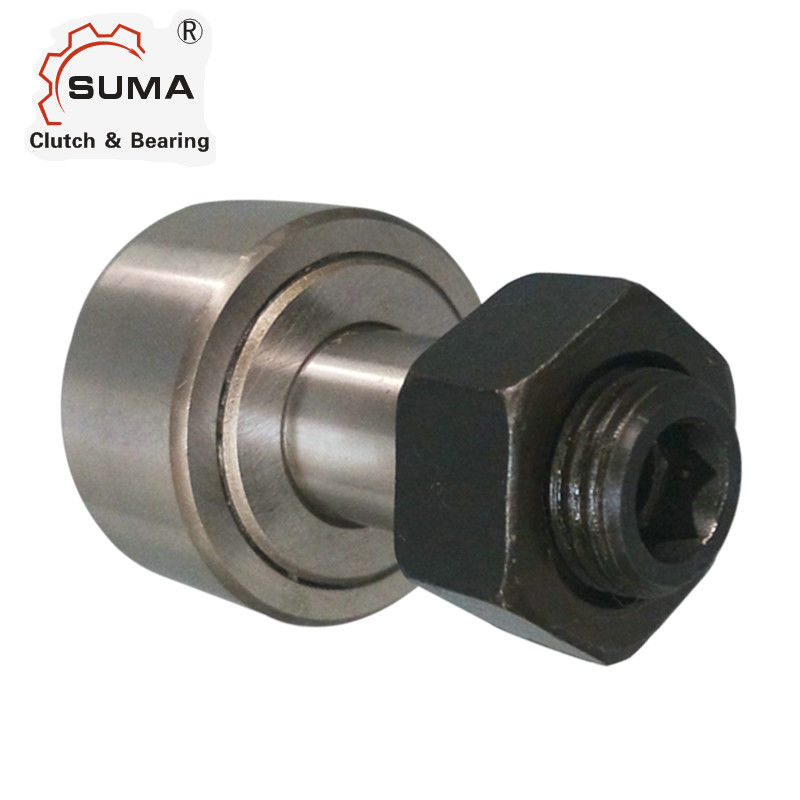

CF-1-3 / 4-SB Loại đinh tán hình trụ theo dõi Cam
Đặc trưng
vòng ngoài thành dày được gia công
con lăn kim hoặc bộ con lăn hình trụ
hướng dẫn lồng hoặc lăn kim bổ sung đầy đủ
vòng trong hoặc bu lông và con dấu
Dữ liệu kỹ thuật
| Unseal Không. |
Không có niêm phong. |
Con lăn Dia.(RD) |
Chiều rộng con lăn (W) |
Stud Dia. (SD) |
Stud Lgth (SL) |
Thứ ba tối thiểu Lgth (TL) |
Chủ đề tốt |
Kích thước lấp đầy bể sục (F) |
Toque Lbs |
Dung lượng tĩnh Lbs |
Lbs Cpacity động |
| CF-1/2-N | CF-1/2-NS | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-NS | 0,625 | 0,406 | 0,25 | 5/8 | 16/5 | 1 / 4-28 | 1/8 | 35 | 1065 | 930 |
| CF-5/8 | CF-5/8-S | 0,625 | 0,4375 | 0,25 | 3/4 | 16/5 | 1 / 4-28 | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-S | 0,6875 | 0,4375 | 0,25 | 3/4 | 16/5 | 1 / 4-28 | 1/8 | 95 | 1215 | 955 |
| CF-3/4 | CF-3/4-S | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3 / 8-24 | 16/3 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3 / 8-24 | 16/3 | 250 | 2065 | 1660 |
| CF-1 | CF-1-S | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7 / 16-20 | 16/3 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1.125 | 0,625 | 0,4375 | 1 | 1/2 | 7 / 16-20 | 16/3 | 350 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-S | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1 / 2-20 | 16/3 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 1.375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1 / 2-20 | 16/3 | 650 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-S | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5 / 8-18 | 16/3 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5 / 8-18 | 16/3 | 1250 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-S | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3 / 4-16 | 16/3 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1 | 0,75 | 1 3/4 | 7/8 | 3 / 4-16 | 16/3 | 1500 | 7920 | 6385 |
| CF-2 | CF-2-S | 2 | 1,25 | 0,875 | 2 | 1 | 7 / 8-14 | 16/3 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S | 2,25 | 1,25 | 0,875 | 2 | 1 | 7 / 8-14 | 16/3 | 2250 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 16/3 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-S | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 16/3 | 3450 | 16450 | 11720 |
| CF-3 | CF-3-S | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-S | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | 1/4 | 5000 | 31625 | 22800 |
| CF-4 | CF-4-S | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 5 | 2,75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1 / 4N.PT | 5000 | 67950 | 46575 | |
| CF-6-S | 6 | 3,25 | 2,5 | 6 | 3 | 2 1 / 2-12 | 1 / 4N.PT | 5000 | 80450 | 60000 | |
| CF-7-S | 7 | 3,75 | 3 | 7 ngày 16 tháng 11 | 4 1/8 | 3-12 | 1 / 4N.PT | 5000 | 106930 | 75380 | |
| CF-8-S | số 8 | 4,25 | 3,25 | 8 1/2 | 4 1/4 | 3 1 / 4-4 | 1 / 4N.PT | 5000 | 144100 | 92200 | |
| CF-9-S | 9 | 4,75 | 3,75 | 9 1/2 | 4 3/4 | 3 1 / 2-4 | 1 / 4N.PT | 5000 | 183430 | 113260 | |
| CF-10-S | 10 | 5,25 | 4,25 | 10 | 4 3/4 | 3 1 / 2-4 | 1 / 4N.PT | 5000 | 215565 | 131545 |
