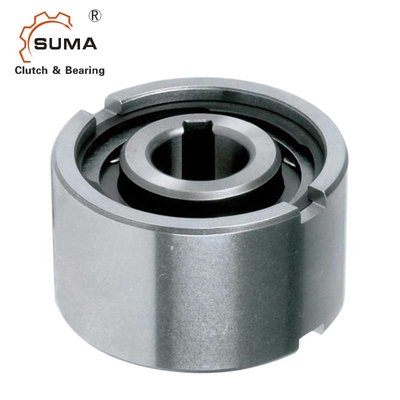

Vòng bi ly hợp một chiều Ly hợp công nghiệp tải nặng Không tiếp xúc Backstop
Đặc trưng
1. Bộ ly hợp cam AAseries được thiết kế để lắp đặt phù hợp với máy ép.
2. Sê-ri AA có rãnh then trên đường đua bên trong.Các rãnh then, ngoại trừ kích thước 25 được sản xuất theo tiêu chuẩn DIN 6885. 3
3. Sê-ri AA có rãnh then ở cả rãnh trong và rãnh ngoài.“-K” có nghĩa là chìa khóa được vận chuyển cùng với Cam Clutch.
4. Phải duy trì các kích thước giao thoa chính xác tại trục và vỏ để đạt được hiệu suất ly hợp và ổ trục tối đa.
5. Tham khảo bảng dung sai của trục và vỏ cho từng sê-ri.
6. Mũi tên trên cuộc đua bên trong cho thấy hướng tham gia cuộc đua bên trong.
7. Để lắp ly hợp, hãy sử dụng dụng cụ ép có đường kính phù hợp để tạo lực ép đều lên toàn bộ mặt của rãnh trong và ngoài.
8. Không đóng búa hoặc tác động lực khác lên bộ ly hợp.
9. Đảm bảo rằng vỏ có đủ độ bền để chịu được áp suất cần thiết cho việc lắp đặt khớp ép của Bộ ly hợp.
10. Phạm vi nhiệt độ hoạt động: –30°C đến +100°C (Hãy tham khảo ý kiến của chúng tôi về nhiệt độ vượt quá phạm vi này).
Dữ liệu kỹ thuật
SỰ CHỈ RÕ | |
Người mẫu | AA60/GC-D60170 |
Vật chất | GCr15 |
đường kính trong | 60mm |
Đường kính ngoài | 170mm |
độ dày | 78mm |
công suất mô-men xoắn | 3500Nm |
mô-men xoắn kéo | 240Ncm |
Cuộc đua bên trong chạy quá tốc độ | 800 vòng/phút |
Cuộc đua bên ngoài tốc độ vượt trội | 1100 vòng/phút |
Trọng lượng | 0,7kg |
Kết cấu | loại con lăn |
Đăng kí | Máy dệt, quạt, quạt thông gió, máy in |
Bưu kiện | Hộp Carton, Hộp gỗ hoặc Tùy chỉnh |
điều khoản thanh toán | TT.L/C, D/A, D/P, Công Đoàn Phương Tây, Paypal |
Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
Kích thước và công suất
Kích thước | TK1 | tốc độ vượt quá | Trọng lượng |
Lôi kéo mô-men xoắn |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | z | Ô | l | f | S | (Kilôgam) | TR | |
(mm) | (Nm ) | (phút-1) | (phút-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6,5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6,5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | số 8 | 9 | 56 | 1,5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | số 8 | 9 | 63 | 1,5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | số 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7.6 | 11.8 | 320 |
GHI CHÚ
1) T tối đa = 2 &lần;T KN
2) Cuộc chạy đua bên trong tràn ngập
3) Các chủng tộc bên ngoài tràn ngập
Rãnh then DIN 6885.1
Gắn kết và khớp nối
