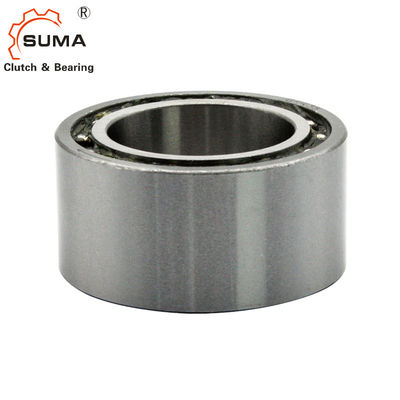

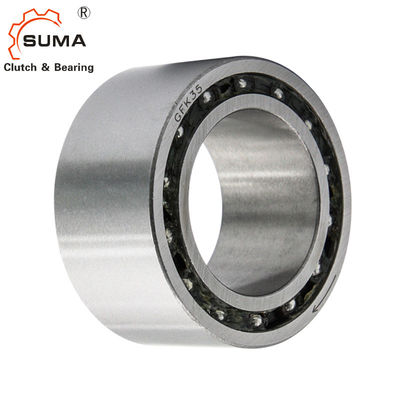

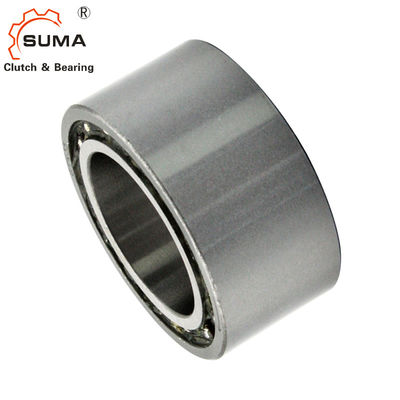

GFK20 FGK20 51Nm Vòng bi ly hợp một chiều tự do
Đặc trưng
GFK20 Overrunning Clutch Có thể được sử dụng như:
1. ly hợp vượt trội
2. ly hợp lùi
3. ly hợp lập chỉ mục
Dữ liệu kỹ thuật
| Mục | Bộ ly hợp chạy quá tốc GFK20 |
| Nhãn hiệu | SUMA |
| Gõ phím | Sprag |
| Loại hỗ trợ | hỗ trợ mang |
| Đường kính lỗ khoan.(mm) | 20 |
| Mô-men xoắn (Nm) | 51 |
| Tốc độ chạy quá tốc độ trong cuộc đua (phút-1) | 5500 |
| Tốc độ vượt qua cuộc đua bên ngoài (phút-1) | 4000 |
| Trọng lượng (kg) | 0,09 |
Kích thước và dung tích
| Gõ phím | Kích thước |
TKN1) |
Overrunningspeeds |
Ổ đỡ trục hàng loạt
|
Tải trọng | ||||||||
|
Con lăn dyn. |
Những quả bóng dyn. |
Con lăn chỉ số. |
Những quả bóng chỉ số. |
||||||||||
GFK |
d | Nimax2) | Namax3) | C | C | C0 | C0 | D | L | r | |||
| [mm] | [Nm] | [phút-1] | [phút-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [Kilôgam] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
LƯU Ý
1) Tmax = 2 × TKN
»Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
»Tham khảo hướng dẫn lắp đặt và bảo trì trang 16 đến 19
Gắn và Khớp nối
