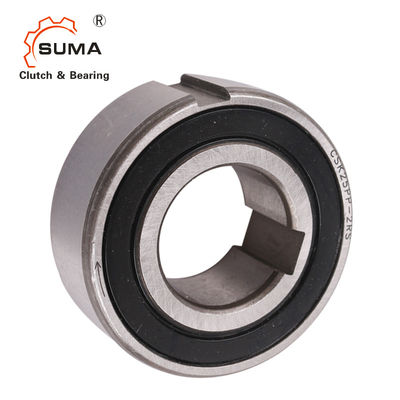

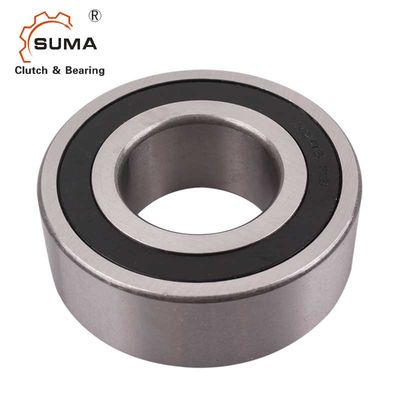

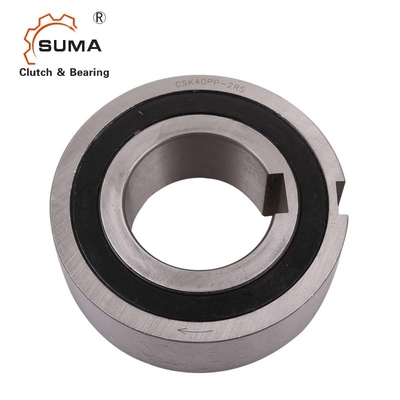

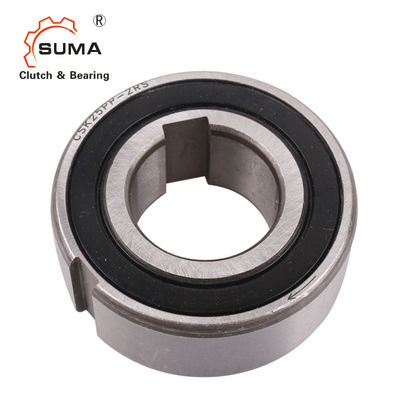

GCr15 Loại Sprag Vòng bi ly hợp một chiều
Đặc trưng
Dòng Uk..zz là một bánh đà tự do kết hợp một vòng bi 62..series.Các viên ngọc tự do tự định tâm đã được bôi trơn và đi kèm với lớp bảo vệ chống bụi.Đối với kiểu UK..ZZ, quá trình truyền xảy ra bằng cách lắp chốt với dung sai n6 cho trục và n6 cho ghế.Mô hình UKC..ZZ được trang bị rãnh then hoa ở vòng đua bên trong và phải được lắp trên trục dung sai k6.
Việc lắp ghế phải được thực hiện với dung sai chốt n6.Mô hình UKCC..ZZ được trang bị rãnh then hoa trên đường đua bên trong và bên ngoài, dung sai là h6 cho trục và h6 cho ghế cứng.dòng Uk..zz được chế tạo với khe hở c5 có thể chuyển thành khe hở thông thường sau khi khóa.Các đường đua có thể được dán vào trục và yên xe.Trong trường hợp này, khoảng trống vẫn là c5.
Nhiệt độ làm việc:
-10 ° C + 60 ° C
Kích thước và dung tích
Mô hình | d | Dh5 | L | BJS10 | t | b1JS9 | t1 | Cân nặng | nMAX | Dung tải | Ổ đỡ trục Hàng loạt |
TN | Chống lại momen xoắn |
|
mm | Kilôgam | phút-1 | din. (n) | stat. (n) | Nm | Nm | ||||||||
Anh 8 ZZ | số 8 | 22 | 9 | 0,02 | 15000 | 3300 | 860 | 2,5 | 0,005 | |||||
Vương quốc Anh 12 ZZ | 12 | 32 | 10 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||||
15 ZZ của Anh | 15 | 35 | 11 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 | ||||
Vương quốc Anh 17 ZZ | 17 | 40 | 12 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 | ||||
Vương quốc Anh 20 ZZ | 20 | 47 | 14 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||||
Vương quốc Anh 25 ZZ | 25 | 52 | 15 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||||
Vương quốc Anh 30 ZZ | 30 | 62 | 16 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||||
Vương quốc Anh 35 ZZ | 35 | 72 | 17 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||||
Anh 40 ZZ | 40 | 80 | 22 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||||
UKC 12 ZZ | 12 | 32 | 10 | 4 | 1,3 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0,007 | ||
UKC 15 ZZ | 15 | 35 | 11 | 5 | 1,2 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 | ||
UKC 17 ZZ | 17 | 40 | 12 | 5 | 1,2 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 | ||
UKC 20 ZZ | 20 | 47 | 14 | 6 | 1,6 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||
UKC 25 ZZ | 25 | 52 | 15 | số 8 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||
UKC 30 ZZ | 30 | 62 | 16 | số 8 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||
UKC 35 ZZ | 35 | 72 | 17 | 10 | 2,4 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||
UKC 40 ZZ | 40 | 80 | 22 | 12 | 3,3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||
UKCC 15 ZZ | 15 | 35 | 11 | 5 | 1,2 | 2 | 0,6 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 |
UKCC 17 ZZ | 17 | 40 | 12 | 5 | 1,2 | 2 | 1 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 |
UKCC 20 ZZ | 20 | 47 | 14 | 6 | 1,6 | 3 | 1,5 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 |
UKCC 25 ZZ | 25 | 52 | 15 | số 8 | 2 | 6 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 |
UKCC 30 ZZ | 30 | 62 | 16 | số 8 | 2 | 6 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 |
UKCC 35 ZZ | 35 | 72 | 17 | 10 | 2,4 | số 8 | 2,5 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 |
UKCC 40 ZZ | 40 | 80 | 22 | 12 | 3,3 | 10 | 3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 |
