| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | ASNU50 NFS50 TFS50 |

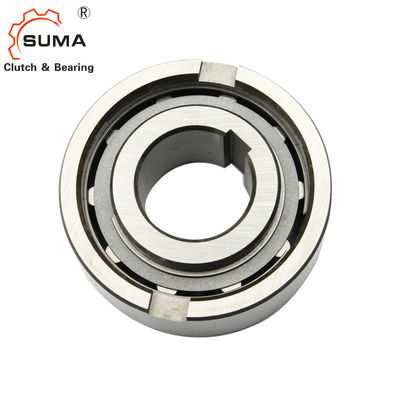

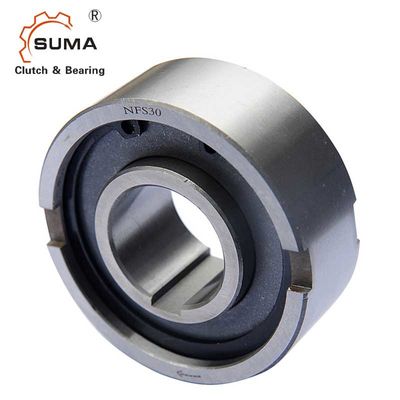

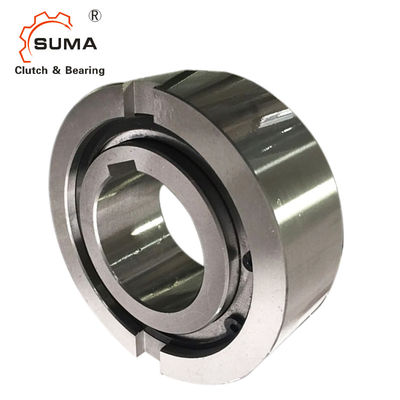

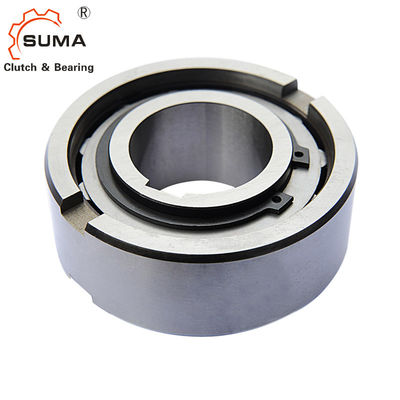

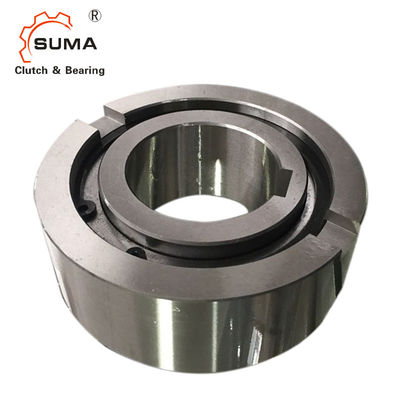

ASNU NFS TFS Chrome Steel Freewheel Vòng bi lăn một chiều
Đặc trưng
ASNU NFS TFS là loại con lăn không ổ trục được hỗ trợ.Vòng bi là trục hỗ trợ và tải trọng hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp khi lắp đặt.
Vì ly hợp một chiều loại ASNU NFS là loại con lăn không có ổ trục đỡ, nên cần có ổ trục để hỗ trợ tải trọng hướng tâm và hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.Cuộc đua bên trong là chìa khóa cho trục.Nòi ngoài có dung sai n6 dương, để cung cấp cho máy ép một lớp vỏ H7.
Dữ liệu kỹ thuật
| Tên sản phẩm | Vòng bi ly hợp một chiều |
| Mô hình | ASNU100 |
| Vật chất | Thép Chrome GCr15 |
| Đường kính trong | 100mm |
| Đường kính ngoài | 215mm |
| Công suất mô-men xoắn | 7250Nm |
| Cân nặng | 12,6kg |
| Bưu kiện | Hộp carton / Hộp gỗ |
| Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union |
| Thời gian giao hàng | 10-15 ngày |
Kích thước và dung tích
| Gõ phím | Kích thước |
TKN1) |
Overrunning Tốc độ |
Cân nặng
|
Kéo mô-men xoắn | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | S | e | f | TR | ||
| [mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
| số 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | số 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3.6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | số 8 | 3.6 | 2,6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
LƯU Ý
ASNU8-12, ASNU200 keyway tới DIN 6885. 1,
các kích thước khác đến DIN 6885.3
1) T max = 2 & lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn ví dụ
