| Nguồn gốc | TRUNG QUỐC |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | RSTO12 |

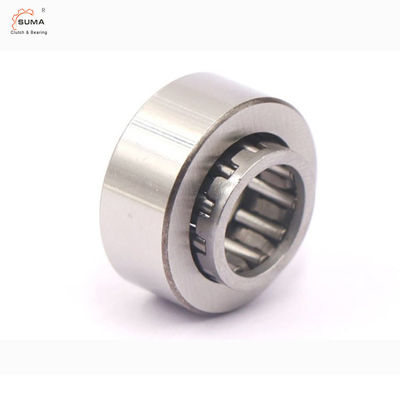

RSTO10 RSTO12 Con lăn theo dõi loại Yoke không có rãnh bên trong
Các tính năng của con lăn theo dõi loại Yoke
Con lăn đỡ, không có vòng mặt bích, không có vòng trong.
Con lăn hỗ trợ loại RSTO không có vòng trong và con lăn hỗ trợ có thể chạy trực tiếp trên trục cứng làm mương.
Loại STO có vòng trong, các vòng trong và vòng ngoài và cụm lồng lăn kim phù hợp của chúng có thể được lắp đặt riêng biệt.
Vì con lăn đỡ kiểu RSTO và STO không có gân và vòng giữ mặt cuối, chúng phải được dẫn hướng dọc trục trong quá trình lắp đặt và bề mặt dẫn hướng của chúng ít nhất phải được gia công chính xác.
Kích thước và dung tíchof Con lăn theo dõi loại Yoke
| Kích thước | Khối lượng | Chỉ định | Xếp hạng tải cơ bản | Mệt mỏi | Lực hướng tâm tối đa | Giới hạn Tốc độ, vận tốc |
|||||||
| D | C | D1 | FW | E | r | C | C0 | Pu | Fr | F0r | |||
| mm | Kilôgam | kN | kN | kN | r / phút | ||||||||
| 16 | 7,8 | - | 7 | 10 | 0,3 | 0,008 | RSTO 5 TN | 2,51 | 2,5 | 0,27 | 3,55 | 5 | 8000 |
| 19 | 9,8 | - | 10 | 13 | 0,3 | 0,012 | RSTO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
| 11,8 | 16 | 10 | - | 0,3 | 0,018 | RNA 22 / 6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
| 24 | 9,8 | - | 12 | 15 | 0,3 | 0,021 | RSTO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
| 11,8 | 18 | 12 | - | 0,3 | 0,029 | RNA 22 / 8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
| 30 | 11,8 | - | 14 | 20 | 0,3 | 0,042 | RSTO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
| 13,8 | 20 | 14 | - | 0,6 | 0,052 | RNA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
| 32 | 11,8 | - | 16 | 22 | 0,3 | 0,049 | RSTO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
| 13,8 | 22 | 16 | - | 0,6 | 0,057 | RNA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
| 35 | 11,8 | - | 20 | 26 | 0,3 | 0,05 | RSTO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
| 13,8 | 26 | 20 | - | 0,6 | 0,06 | RNA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
| 40 | 15,8 | 28 | 22 | - | 1 | 0,094 | RNA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 |
| 15,8 | - | 22 | 29 | 0,3 | 0,088 | RSTO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 | |
| 47 | 15,8 | - | 25 | 32 | 0,3 | 0,13 | RSTO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
| 17,8 | 33 | 25 | - | 1 | 0,15 | RNA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
| 52 | 15,8 | - | 30 | 37 | 0,3 | 0,15 | RSTO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
| 17,8 | 38 | 30 | - | 1 | 0,18 | RNA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
| 62 | 19,8 | 43 | 35 | - | 1 | 0,28 | RNA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2800 |
| 19,8 | - | 38 | 46 | 0,6 | 0,26 | RSTO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2600 | |
| 72 | 19,8 | - | 42 | 50 | 0,6 | 0,38 | RSTO 35 | 24,6 | 39 | 4,8 | 36 | 51 | 2200 |
| 22,7 | 50 | 42 | - | 1,1 | 0,43 | RNA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
| 80 | 19,8 | - | 50 | 58 | 1 | 0,42 | RSTO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
| 22,7 | 57 | 48 | - | 1,1 | 0,53 | RNA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
| 85 | 19,8 | - | 55 | 63 | 1 | 0,45 | RSTO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
| 90 | 19,8 | - | 60 | 68 | 1 | 0,48 | RSTO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
BƯU KIỆNof Con lăn theo dõi loại Yoke
