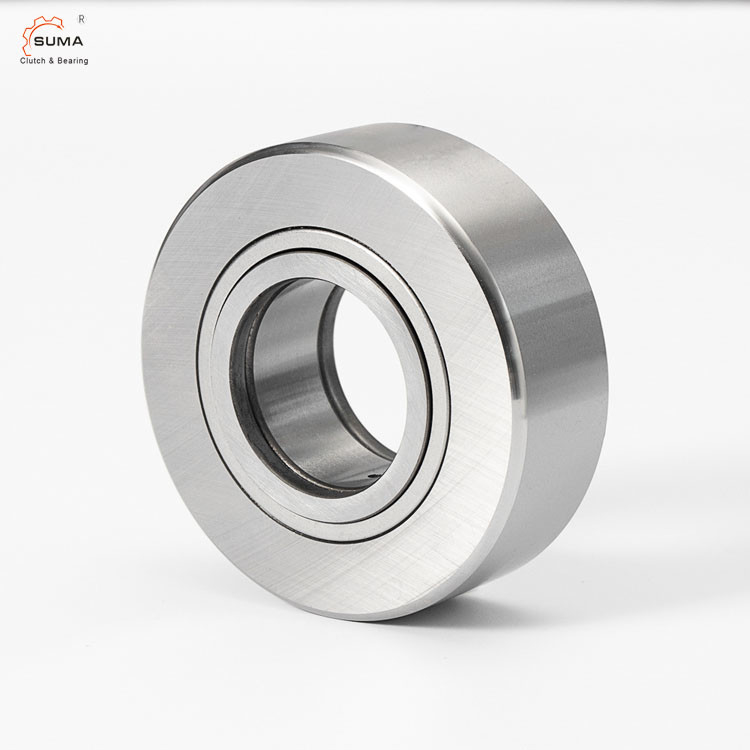

NUTR25 GCr15 Vòng bi lăn loại nặng NUTR25 GCr15
Đặc trưng
Mô hình con lăn hỗ trợ NUTR là vòng bi lăn hai hàng với đầy kim.Vòng ngoài được dẫn hướng bằng vai.
Tất cả các bộ phận của ổ trục được bao bọc bởi nắp đậy được ép ở vòng ngoài để tạo thành một khối hoàn chỉnh.
Nắp đệm và vòng vách ngăn lực đẩy tạo thành đệm khí hiệu quả cao.
Loại vòng bi kim lăn hỗ trợ Model NUTR này có thể chịu được tải trọng lớn.
Do dẫn hướng trục trong thân xe lăn, nó có thể chịu được tải trọng dọc trục cổ phiếu ngay cả ở tốc độ cao.Nếu bề mặt của vòng ngoài là mặt trụ, ký hiệu của ổ trục là NUYT ... X.
Kích thước và dung tích
Trục Dia |
Chỉ định vòng bi |
Kích thước ranh giới |
Xếp hạng tải cơ bản |
Tốc độ giới hạn |
|||||||||
d | D | B | C | d1 | rs | rủi ro |
Như loại ách con lăn theo dõi |
||||||
Năng động |
Tĩnh |
Cw |
Con bò |
||||||||||
mm | mm | min | min | N | vòng / phút | ||||||||
35 | NUTR 15 | 15 | 35 | 19 | 18 | 20 | 0,6 | 0,3 | 23000 | 27000 | 16000 | 18300 | 6500 |

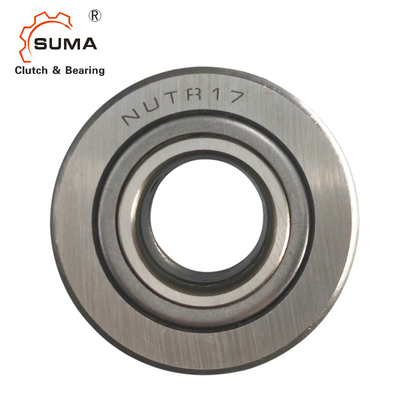

40 | NUTR 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 18500 | 22800 | 5500 |
42 | NUTR 15 42 | 15 | 42 | 19 | 18 | 20 | 0,6 | 0,3 | 23000 | 27000 | 19400 | 23800 | 6500 |
47 | NUTR 17 47 | 17 | 47 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 21300 | 28000 | 5500 |

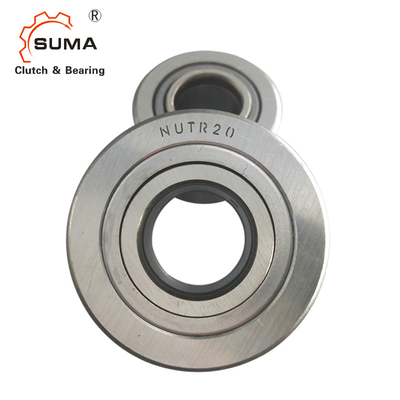

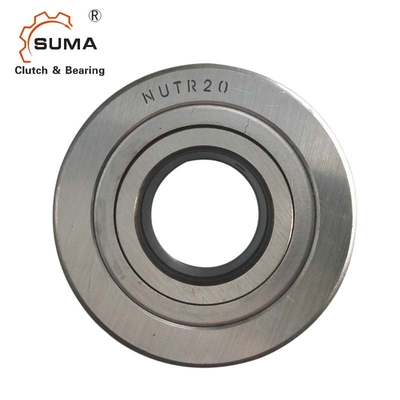

NUTR 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
52 | NUTR 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 31500 | 41000 | 4200 |
NUTR 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
62 | NUTR 25 62 | 25 | 62 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 35500 | 50000 | 3400 |
NUTR 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
72 | NUTR 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 48000 | 65000 | 2600 |
NUTR 35 | 35 | 72 | 29 | 28 | 44 | 1.1 | 0,6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
80 | NUTR 35 80 | 35 | 80 | 29 | 28 | 44 | 1.1 | 0,6 | 65000 | 93000 | 51000 | 72000 | 2100 |
NUTR 40 | 40 | 80 | 32 | 30 | 51 | 1.1 | 0,6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
85 | NUTR 45 | 45 | 85 | 32 | 30 | 55 | 1.1 | 0,6 | 95000 | 147000 | 56000 | 79000 | 1400 |
90 | NUTR 40 90 | 40 | 90 | 32 | 30 | 51 | 1.1 | 0,6 | 90000 | 134000 | 66000 | 96000 | 1600 |
NUTR 50 | 50 | 90 | 32 | 30 | 60 | 1.1 | 0,6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
100 | NUTR 45 100 | 45 | 100 | 32 | 30 | 55 | 1.1 | 0,6 | 95000 | 147000 | 72000 | 10800 | 1400 |
110 | NUTR 50 110 | 50 | 110 | 32 | 30 | 60 | 1.1 | 0,6 | 10000 | 161000 | 76000 | 121000 | 1300 |
