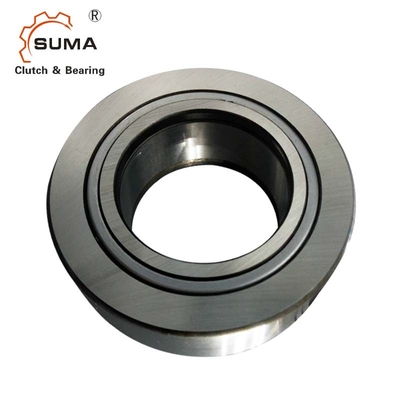

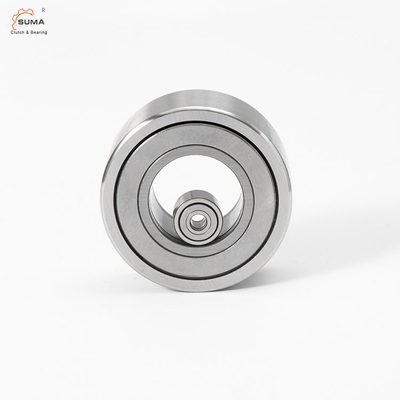

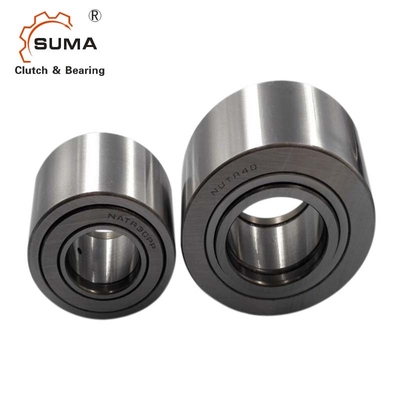

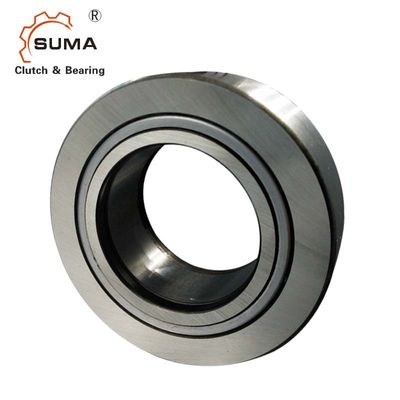

NATR5 NATV5 Heavy Duty 12MM Loại vòng bi lăn theo dõi
Giới thiệu
Nó bao gồm đầy đủ các con lăn kim bổ sung, đinh tán, đinh tán nặng, vương miện và ách.Con lăn theo dõi có thể xử lý các ứng dụng với sự kết hợp của cả tải trọng hướng tâm và tải trọng hướng trục. Bộ theo cam tiêu chuẩn kiểu ách được chế tạo bằng vật liệu và lớp hoàn thiện được thiết kế để cung cấp ma sát tối thiểu.Các cuộc đua bên ngoài có kết cấu thép chịu lực carbon cao, crom, và các cuộc đua bên trong có kết cấu thép hợp kim cacbon thấp, được thấm cacbon và đóng hộp cứng trên khu vực đường đua.
Kích thước và dung tích
Trục Dia. |
Chỉ định vòng bi | Kích thước ranh giới | Trọng lượng | ||||||
Không có Cuộc đua bên trong |
Với Cuộc đua bên trong |
d | D | B | C | d1 | rs | g | |
mm | mm | min | |||||||
16 | NATR 5 | NATR 5 PP | 5 | 16 | 12 | 11 | 12 | 0,15 | 14 |
NATV 5 | NATV 5 PP | 5 | 16 | 12 | 11 | 12 | 0,15 | 15 | |
19 | NATR 6 | NATR 6 PP | 6 | 19 | 12 | 11 | 14 | 0,15 | 20 |
NATV 6 | NATV 6 PP | 6 | 19 | 12 | 11 | 14 | 0,15 | 21 | |
24 | NATR 8 | NATR 8 PP | số 8 | 24 | 15 | 14 | 19 | 0,3 | 41 |
NATV 8 | NATV 8 PP | số 8 | 24 | 15 | 14 | 19 | 0,3 | 42 | |
30 | NATR 10 | NATR 10 PP | 10 | 30 | 15 | 14 | 23 | 0,6 | 64 |
NATV 10 | NATV 10 PP | 10 | 30 | 15 | 14 | 23 | 0,6 | 65 | |
32 | NATR 12 | NATR 12 PP | 12 | 32 | 15 | 14 | 25 | 0,6 | 72 |
NATV 12 | NATV 12 PP | 12 | 32 | 15 | 14 | 25 | 0,6 | 72 | |
35 | NATR 15 | NATR 15 PP | 15 | 35 | 19 | 18 | 27 | 0,6 | 103 |
NATV 15 | NATV 15 PP | 15 | 35 | 19 | 18 | 27 | 0,6 | 105 | |
40 | NATR 17 | NATR 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 144 |
NATV 17 | NATV 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 152 | |
47 | NATR 20 | NATR 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 246 |
NATV 20 | NATV 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 254 | |
52 | NATR 25 | NATR 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 275 |
NATV 25 | NATV 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 285 | |
62 | NATR 30 | NATR 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 470 |
NATV 30 | NATV 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 481 | |
72 | NATR 35 | NATR 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 635 |
NATV 35 | NATV 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 647 | |
80 | NATR 40 | NATR 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 805 |
NATV 40 | NATV 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 890 | |
85 | NATR 45 | NATR 45 PP | 45 | 85 | 32 | 30 | 72 | 1.1 | 910 |
90 | NATR 50 | NATR 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 960 |
NATV 50 | NATV 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 990 |
