Vòng bi ly hợp con lăn
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | NFR30 |

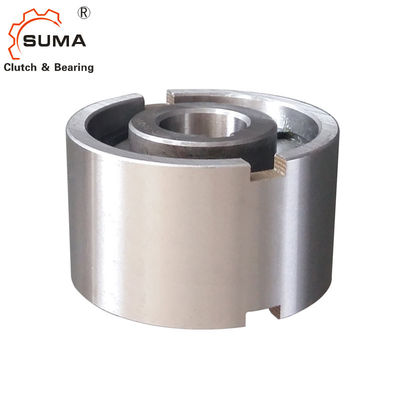

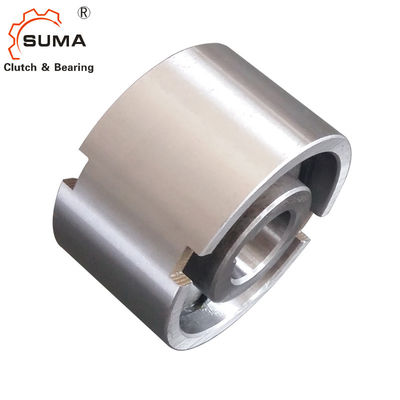

NFR30 3200 RPM Ly hợp con lăn một chiều với vòng bi
Đặc trưng
Loại NFR là loại con lăn được hỗ trợ ổ trục tự do mà không cần bất kỳ niêm phong nào.Bôi trơn và niêm phong phải được
được cung cấp bởi cài đặt.Bôi trơn tiêu chuẩn là dầu. Kích thước 8 đến 20 đơn vị sử dụng thép trên gối đỡ bằng thép

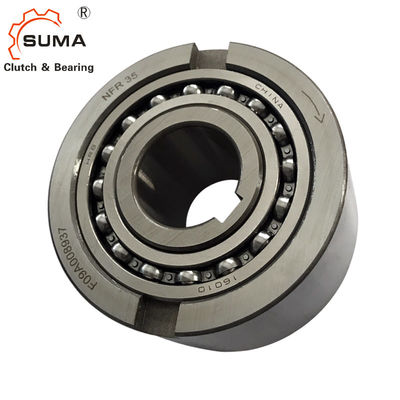

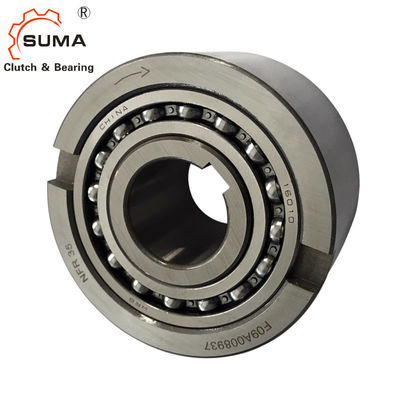

từ chủng tộc bên trong.Trên kích thước 25, hai ổ bi dòng 160 .. được sử dụng, cho tốc độ chạy vượt tốc cao hơn
sức chứa.Một cách sắp xếp điển hình được hiển thị ở trang sau.
Cuộc đua bên trong là chìa khóa cho trục.Vòng đua bên ngoài có dung sai n6 dương để tạo lực ép phù hợp với vỏ máy đến H7.
mở rộng sau khi lắp ráp.
Kích thước và dung tích
| Gõ phím | Kích thước | Tốc độ vượt mức | Cân nặng | |||||||||||
|
NFR (ANR-ANG) |
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (phút-1) |
Namax3) (phút-1) |
Dn6 (mm) |
D2 (mm) |
D4 (mm) |
L (mm) |
Tôi (mm) |
t (mm) |
bH11 (mm) |
r (mm) |
r1 (mm) |
(Kilôgam) |
| số 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
| 12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
| 15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1,5 | 1,5 | 0,3 | ||
| 20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | số 8 | 2 | 2 | 0,6 | ||
| 25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1,2 | |
| 30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
| 35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1,2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
| 40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
| 45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4.0 | |
| 50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8.5 | 17 | 3.5 | 3 | 5,7 | |
| 55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6,5 | |
| 60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
| 70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13,5 | |
| 80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
| 90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
| 100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
| 130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68.0 | |
Gắn và Khớp nối
