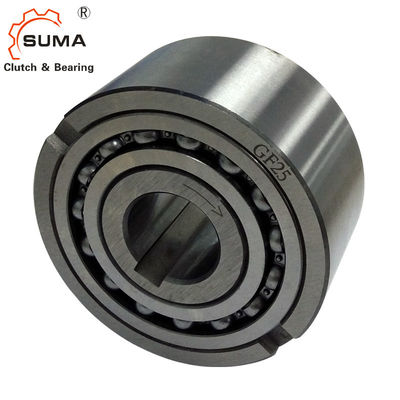

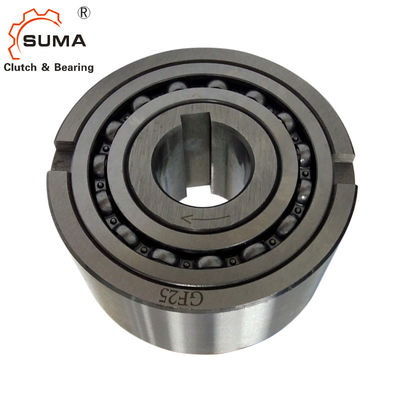

GF40 1115 Nm Băng tải một chiều Vòng bi lăn
Đặc trưng
Các đồ trang sức Dòng GF tự định tâm.Từ kích thước 8 đến kích thước 20, định tâm là thép trên thép, trong khi từ kích thước 25 đến 130, định tâm được đảm bảo bởi 2 vòng bi 160 series.
Mômen xoắn trước được truyền từ trục vào mâm trong bằng rãnh then hoa và từ mâm ngoài đến yên xe nhờ các bộ kéo phía trước.
Dung sai trục phải là h6 hoặc j6, dung sai chỗ ngồi phải là H7 hoặc G7.
Nếu không có bộ kéo phía trước nào được sử dụng, thì khoảng cách chỗ ngồi sẽ trở thành K6.
Trước khi đưa vào bảo dưỡng, các bánh răng tự do phải được bôi trơn bằng chất bôi trơn thích hợp.Bôi trơn bằng dầu là cần thiết khi đạt đến số vòng quay cao ở trung tính.
Kích thước và dung tích
| Gõ phím | dH7 | Dn6 | L | S | D1 | D2 | b | t | Cân nặng | Vòng trong | Vòng ngoài | TKN | Kéo mô-men xoắn |
| freewheels / | freewheels / | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | Kilôgam | vượt qua phút-1 | vượt qua phút-1 | Nm | Ncm | |
| GF 8 | số 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3.5 | 0,3 | 900 | 900 | 78 | 0,15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | số 8 | 3.5 | 0,6 | 700 | 700 | 188 | 0,18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1,2 | 2100 | 3600 | 250 | 0,36 |
| GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1,8 | 1700 | 3200 | 500 | 0,4 |
| GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2,4 | 1500 | 3000 | 680 | 0,6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3,3 | 1200 | 2600 | 1115 | 0,84 |
| GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0,94 |
| GF 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8.5 | 5,7 | 800 | 2100 | 2375 | 1,28 |
| GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6,5 | 750 | 2000 | 2500 | 1,5 |
| GF 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8.9 | 650 | 1900 | 4250 | 1,6 |
| GF 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13,5 | 550 | 1800 | 5875 | 3.6 |
| GF 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3.6 |
| GF 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11,5 | 27,2 | 450 | 1400 | 17350 | 6,8 |
| GF 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14,5 | 44,5 | 350 | 1300 | 19750 | 8.8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17,5 | 68 | 250 | 1000 | 35000 | 12,5 |
