| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | MZEU30 |

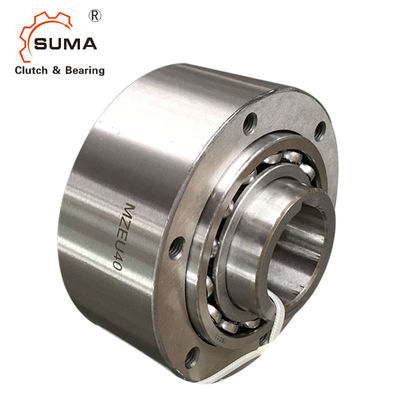

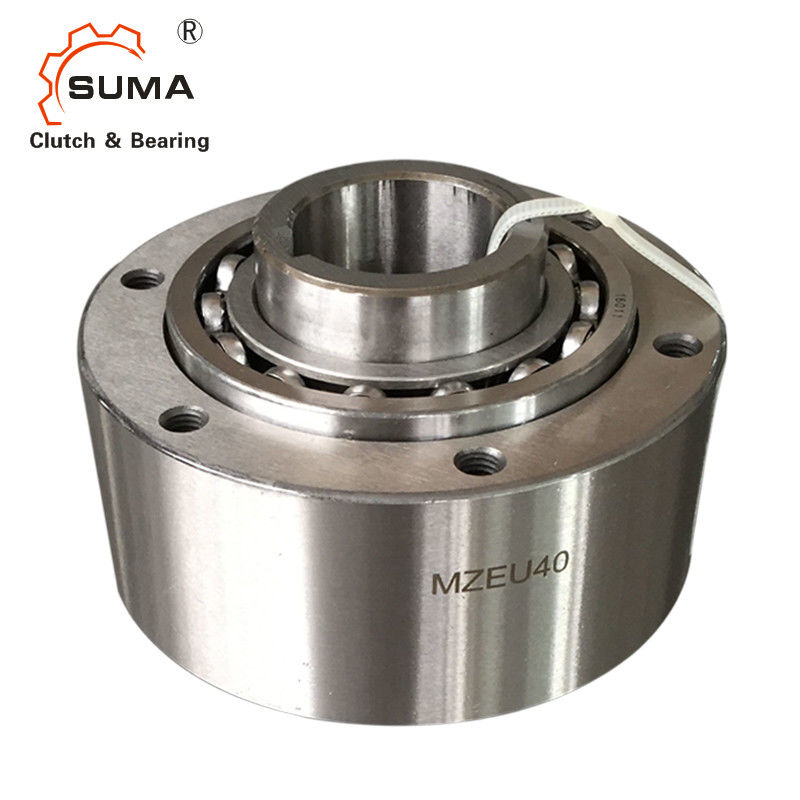

MZEU H7 Dung sai GCr15 Vòng bi lăn thép 735 Nm
1. Mẫu số & rsquo; s.MZEU12 đến MZEU80 đã được bôi trơn sẵn và không cần bôi trơn.Phạm vi nhiệt độ hoạt động là & ndash; 40 & deg; C đến + 40 & deg; C.Mẫu số & rsquo; s.MZEU90 đến MZEU150 yêu cầu bôi trơn bằng dầu.
2. Mẫu số & rsquo; s.Nhông xích MZEU12 đến MZEU80 và các yếu tố truyền mô-men xoắn khác có thể được sử dụng với mặt bích tiêu chuẩn.Tham khảo ví dụ cài đặt 1.
3. Chúng tôi khuyến nghị dung sai trục là h7 và rãnh then hoa ISO R773 (DIN 6885.1) là tiêu chuẩn.
4. Chúng tôi khuyến nghị dung sai E H7 cho đĩa xích và các bộ phận khác.
5. Làm sạch bề mặt của cả hai đầu của đĩa đệm ngoài và các bề mặt tiếp xúc của mặt bích, đĩa xích và các bộ phận khác.
6. Đối với Model No & rsquo; s.MZEU90 đến MZEU150, dùng keo dán lên bề mặt của rãnh ngoài ở cả hai đầu.
7. Kiểm tra chiều quay.
Kích thước và dung tích
Mô hình |
Mô-men xoắn Sức chứa |
Tối đaOverrunning |
Lôi kéo Mô-men xoắn |
Kích thước lỗ khoan |
Keyway |
Một |
B |
C |
D |
E |
F |
G |
HJ |
K |
L |
Cân nặng |
|
| N · m | r / phút | r / phút | N · m | H7 | Cuộc đua bên trong | h7 | PCD | C | (Kilôgam) | ||||||||
| MZEU 12 (K) | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X1,8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
| MZEU 15 (K) | 100 | 1.800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | số 8 | 0,8 | 0,8 |
| MZEU 20 (K) | 245 | 1.600 | 700 | 0,29 | 20 | 6X2,8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | số 8 | 0,8 | 1,2 |
| MZEU 25 (K) | 425 | 1.600 | 600 | 0,33 | 25 | 8X3,3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1,8 |
| MZEU 30 (K) | 735 | 1.500 | 500 | 0,39 | 30 | 8X3,3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1,0 | 2,6 |
| MZEU 35 (K) | 1,015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1,0 | 3.2 |
| MZEU 40 (K) | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1,3 | 4.8 |
| MZEU 45 (K) | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3,8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1,3 | 6.2 |
| MZEU 50 (K) | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3,8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1,3 | 8.2 |
| MZEU 55 (K) | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1,5 | 9.5 |
| MZEU 60 (K) | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1,5 | 12.3 |
| MZEU 70 (K) | 4.210 | 1.100 | 250 | 1,27 | 70 | 20X4,9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1,8 | 18.1 |
| MZEU 80 (K) | 5.170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1,8 | 23.1 |
| MZEU 90 (K) | 12.000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 (K) | 17.600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 (K) | 24.500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2,5 | 70,2 |
| MZEU150 (K) | 33.800 | 240 | 80 | 8.13 | 150 | 36X8,4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2,5 | 146.3 |
Gắn và Khớp nối
Khi lắp mặt bích tiêu chuẩn, đĩa xích và các thiết bị khác vào bộ ly hợp, hãy lắp chúng xung quanh vòng bi và vặn các bu lông vào cả hai đầu của đĩa đệm bên ngoài.
Bằng cách lắp cả mặt bích và đĩa xích ở phía đối diện, hướng quay có thể được thay đổi.
Khi lắp ly hợp vào trục, tạo áp lực cho vòng trong nhưng không áp lên vòng ngoài.
Đối với các ứng dụng Lập chỉ mục tốc độ cao (Hơn 50 c / m), loại lò xo chắc chắn được khuyến khích sử dụng.
Mẫu số
q Nội tộc
w Cuộc đua bên ngoài
e Cam
r Mùa xuân
t Mang
y Tấm bên
MZEU K
Không có dấu: Không có keyway trên cuộc đua bên ngoài.
K: Chìa khóa trên cuộc đua bên ngoài.
