Vòng bi ly hợp con lăn
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FK6206 FK6206 2RS |

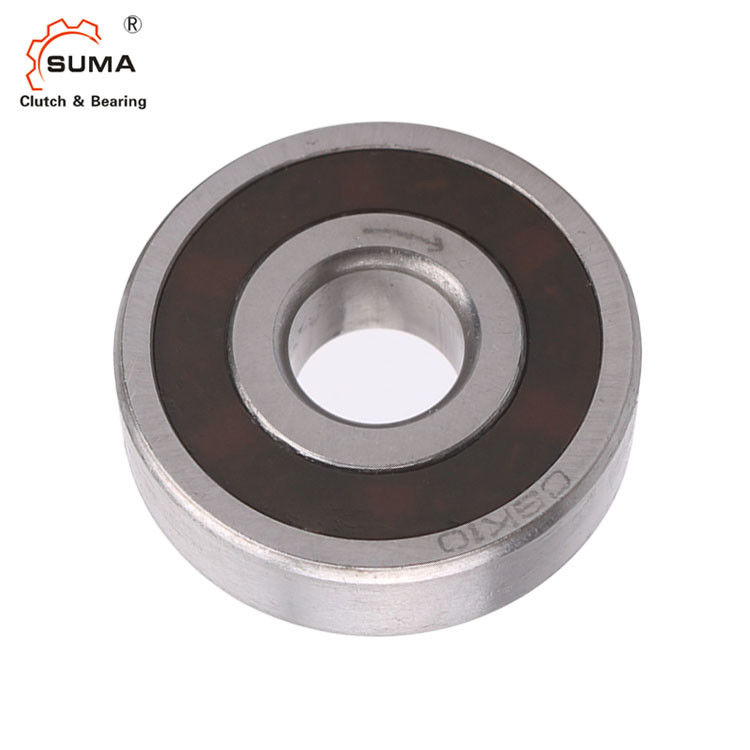

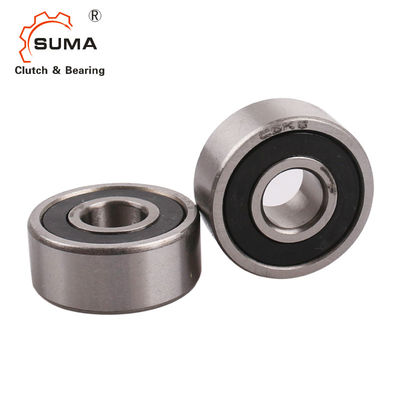

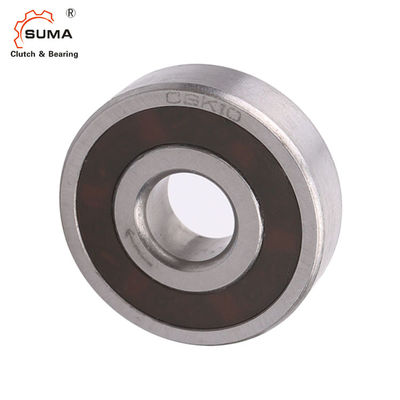

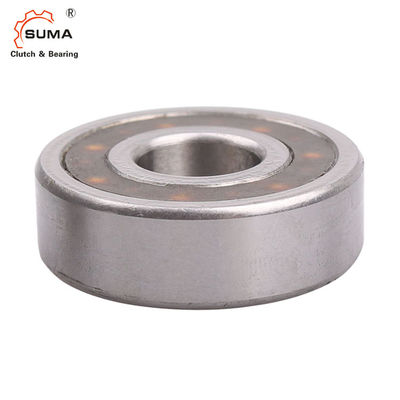

FK6206 FK6206 2RS 148Nm Vòng bi ly hợp con lăn tự do
Đặc trưng
Chiều rộng
12/14/15/16/17/18 mm
Nhiệt độ hoạt động
tối đa140 ° C
Nhiệt độ cao hơn theo yêu cầu
tối đa110 ° C (thiết kế 2RS với con dấu RS)
Bôi trơn
Dòng FK2RSvới con dấu
Bôi trơn mỡ suốt đời hoạt động
Dòng FKkhông có đĩa niêm phong
Dầu hoặc mỡ bôi trơn
Được cung cấp với tính năng bảo vệ chống ăn mòn.
Cài đặt
Dung sai lắp đặt
Trục n6;trung tâm N7
Phần giao phối
Không cần thiết phải làm cứng và mài các bộ phận giao phối.Làm sạch kỹ lưỡng (không dính dầu mỡ) các bộ phận phối ghép trong vùng lân cận của ly hợp bánh răng tự do cũng như các vòng của ly hợp bánh xe tự do trước khi làm cho máy ép khớp.
Ổ đỡ trục
Bộ ly hợp freewheel bao gồm ổ bi và ổ lăn.Hỗ trợ ổ trục bên ngoài bổ sung là không cần thiết.
Nhấn áp suất phù hợp
Không được áp dụng lực ép vừa khít lên các quả bóng.
Hướng kẹp
Mũi tên trên vòng trong chỉ định hướng kẹp của vòng trong.
Kích thước và dung tích
Vẽ chú giải:
d = đường kính trong D = đường kính ngoài W = chiều rộng r = bán kính cạnh T = mômen n = tốc độ quay C = khả năng chịu tải
| Chỉ định |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
Ntối đa [vòng / phút] |
Cdyn. [N] |
Cchỉ số. [N] |
r [mm] |
Cân nặng [Kilôgam] |
Mục không. |
| FK 6203 | 17 | 40 | 12 | 53 | 10.800 | 6.245 | 3.441 | 1,0 | 0,07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3.700 | 6.245 | 3.441 | 1,0 | 0,07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7.500 | 6.869 | 4,268 | 1,5 | 0,12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3.200 | 6.869 | 4,268 | 1,5 | 0,12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | 5.400 | 7.448 | 5.146 | 1,5 | 0,15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2.800 | 7.448 | 5.146 | 1,5 | 0,15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | 5.100 | 7.859 | 6,066 | 1,5 | 0,23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2.400 | 7.859 | 6,066 | 1,5 | 0,23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3.700 | 8.902 | 7.819 | 2,7 | 0,34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1.900 | 8.902 | 7.819 | 2,7 | 0,34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3.700 | 8.902 | 7.752 | 2,7 | 0,45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1.900 | 8.902 | 7.752 | 2,7 | 0,45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1,5 | 0,17 | 301098 |
Tất cả các thông số kỹ thuật cho loạt FK 2RS (có con dấu) và loạt FK (không có con dấu)
Mô-men xoắn danh định được chỉ định dựa trên độ cứng đủ của các bộ phận giao phối.
Tốc độ quay n đối với loạt FK (không có con dấu) = tốc độ vốn có của đơn vị lắp ráp
Tốc độ quay n đối với loạt FK 2RS (có hải cẩu) = tốc độ chênh lệch của các bộ phận giao phối.
Mô men dẫn động lùi được hạn chế bởi cánh tay đòn.Cánh tay đòn không được kẹp vào vị trí.Nó phải có 0,5 inch chơi theo hướng trục và theo hướng xuyên tâm.
Mặt sau FRHM được cung cấp để phù hợp với khe hở.Vít định vị trên vòng trong được cung cấp để giữ trục, không cần vòng đệm trục.
